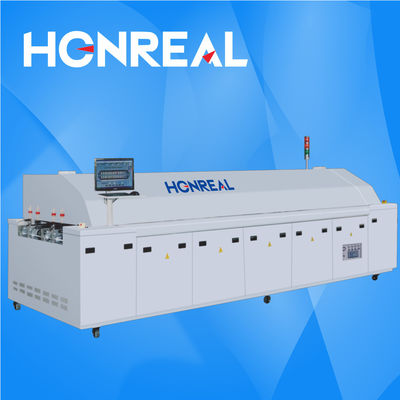

Επιστροφή ροής θερμοαερομεταγωγικού φούρνου Smt Solder Machine
Χαρακτηριστικά:
HΜηχανή συγκόλλησης υψηλού επιπέδου/επιστροφής αζώτου σειράς R
1Η μοντελοποιημένη σχεδίαση της ζώνης θερμοκρασίας καθιστά την συντήρηση εύκολη και γρήγορη.
2Ο σχεδιασμός της αυτοεκτείνοντος γραμμής καθοδήγησης εμποδίζει περαιτέρω την παραμόρφωση που προκαλεί την πτώση της σανίδας.
3Η μέθοδος θέρμανσης σε τμήματα εξοικονομεί ενέργεια και μειώνει την κατανάλωση ενέργειας.
4Μια εκτεταμένη ζώνη συνεχής ψύξης με αναγκαστικό αέρα στην κορυφή και στο κάτω μέρος
5Η συσκευή ανάκτησης ροής πληροί τις απαιτήσεις προστασίας του περιβάλλοντος
6Η επικοινωνία SMEMA επιτρέπει την αυτοματοποιημένη λειτουργία
7Περίπου το 70% του μηχανήματος χρησιμοποιεί εξαγόμενα εξαρτήματα μάρκας για να εξασφαλίσει αντοχή και σταθερότητα.
| Μηχανή |
HR-8C |
HR-10C |
| Ζώνες θέρμανσης |
8 ανώτερες ζώνες |
10 ανώτερες ζώνες |
| κάτω 8 ζώνες |
ζώνες των 10 κατώτερων |
| Τάυλος θέρμανσης |
3110 χιλιοστά |
3890 χιλιοστά |
| Διάσταση |
L5520*1430*1530 |
L6300*1430*1530 |
| Καθαρό βάρος |
περίπου 2760Kg |
περίπου 3060Kg |
| Γενική ισχύς |
64KW |
83KW |
| Κατανάλωση ενέργειας |
Περίπου.7--30KW |
Περίπου 9-38 kW |
| Χρόνος άνοδος |
20 λεπτά. |
20 λεπτά. |
| Τύπος ελέγχου |
Ελέγχος PC + PLC |
| Μέθοδος θέρμανσης |
Πλήρης αναγκαστική συγκέντρωση αέρα |
| Ρυθμισμός θερμοκρασίας |
Ελέγχος κλειστού κυκλώματος PID, SSR |
| Πεδίο θερμοκρασίας |
Περιβαλλοντικό -- 300°C |
| Ακριβότητα θερμοκρασίας |
±1 °C |
| Ενιαία θερμοκρασία |
±1,5 °C |
| Ψύξη |
3 ζώνες ψύξης (πάνω και κάτω) |
| Μέθοδος μεταφοράς |
Συσκευές μεταφοράς ζώνης και αλυσίδας με πλέγματα |
| Υψόμετρο του μεταφορέα |
900±20 mm |
| Μέγιστο πλάτος PCB |
400 χιλιοστά |
| Διαχωρισμός PCB |
Επάνω / Κάτω 30 mm |
| Κατεύθυνση μεταφορέα |
Αριστερά προς τα δεξιά |
| Ταχύτητα μεταφορέα |
300-2000 mm/min |
| Ανύψωση με γάντζο |
Ενεργειακό στροφικό στύλο |
| Επικοινωνία άνω/κάτω από το ρεύμα |
SMEMA |
| Ηλεκτρική τροφοδοσία |
380v,3ph,50hz |
Μέρος ζώνης θερμοκρασίας:
- Μικρή δομή κυκλοφορίας θερμού αέρα, ο όγκος θερμού αέρα μπορεί να ρυθμιστεί από υπολογιστή.
- Εισαγόμενος ανεμοκινητήρας ανθεκτικός σε υψηλές θερμοκρασίες με όγκο αέρα έως 70CFM.
- Διεύρυνση του μήκους της ζώνης θερμοκρασίας σε 300 mm/ζώνη θερμοκρασίας
- Νικέλιο-χρωμικό καυτό σύρμα εισαγόμενο από την Ιαπωνία
- 3 mm πάχος ηλεκτρολυτική πλάκα πλάκα διανομής αέρα, ομοιόμορφη διανομή θερμότητας
- Διαχωρισμένη θέρμανση για τη μείωση της κατανάλωσης ενέργειας
- Μοναδική εμπρόσθια και πίσω σχεδίαση επιστροφής αέρα για την αποφυγή διασταυρούμενης θερμοκρασίας
- Σύρμα θερμοσύνδεσης εισαγόμενο από την Ιαπωνία
- Ελέγχος κλειστού κυκλώματος PID, ακρίβεια ±1°C
- Διαφορά θερμοκρασίας κατά πλάτος έως 2°C
- Η ικανότητα επεξεργασίας CPK φτάνει το 1.784

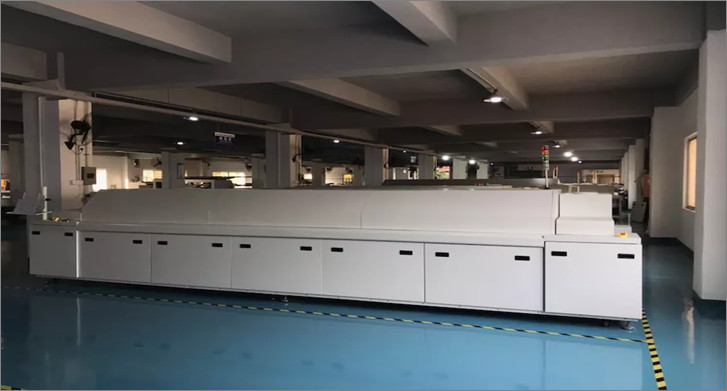

Εγκατάσταση και βαθμονόμηση
1.Περιβάλλον και συνθήκες εργασίας
Επικεφαλής Ο εξοπλισμός αυτός τοποθετείται σε οριζόντιο, στεγνό και καλά αεριζόμενο εργαστήριο.
Επικεφαλής θερμοκρασία περιβάλλοντος: 5-45°C·
Επικεφαλής υγρασία περιβάλλοντος: 20 έως 95%·
Επικεφαλής ονομαστική παροχή ισχύος: 380V, 100A (το καλώδιο ισχύος πρέπει να είναι καλώδιο 16mm2), σύστημα 3 φάσεων και 5 καλωδίων·
Επικεφαλής Το σύστημα τεχνητής ροής πρέπει να είναι εγκατεστημένο και στα δύο άκρα του εξοπλισμού αυτού.
2Εγκατάσταση εξοπλισμού
Επικεφαλής Τοποθετεί τον εξοπλισμό σύμφωνα με τις πραγματικές απαιτήσεις παραγωγής και την πρακτική κατάσταση·
Επικεφαλής Σηκώστε τα πατημασιά αυτού του εξοπλισμού και ταυτόχρονα επίπεδο αυτό το εξοπλισμό χρησιμοποιώντας αυτά τα πατημασιά
Επικεφαλής Ο εξοπλισμός αυτός πρέπει να τοποθετείται οριζόντια.
3.Καλιβέρωση
Όλες οι παραμέτροι του εξοπλισμού πρέπει να προσαρμόζονται σύμφωνα με τις απαιτήσεις του πελάτη, όπως το προϊόν, το ποσοστό παραγωγής και η χρησιμοποιούμενη πάστα συγκόλλησης.Οι ρυθμίσεις αυτές περιλαμβάνουν τη γραμμική ταχύτητα της αλυσίδαςΟ εξοπλισμός αυτός έχει βαθμολογηθεί πριν από την αποστολή.Είναι απαραίτητο μόνο για να ελέγξετε αν η παροχή ενέργειας σας είναι εφαρμοστέο σε αυτό το εξοπλισμό κατά την άφιξη στο εργοστάσιο σας.
Η Shenzhen Honreal Technology Co., Ltd είναι μια εθνική επιχείρηση υψηλής τεχνολογίας, ειδικευμένη στην έρευνα και ανάπτυξη εξοπλισμού SMT, στην παραγωγή, στις πωλήσεις, στις υπηρεσίες των 500 κορυφαίων εταιρειών ηλεκτρονικών στον κόσμο.Το εγγεγραμμένο κεφάλαιο της εταιρείας είναι 5 εκατ.Η δημιουργία μιας καλύτερης αλυσίδας εφοδιασμού προϊόντων και ομάδας εξυπηρέτησης και η ικανοποίηση των διαφόρων αναγκών των πελατών είναι ο μακροπρόθεσμος στόχος μας.Θα ικανοποιήσουμε τις ανάγκες των πελατών κατανοώντας τους πελάτες, θέτοντάς τους στην πρώτη θέση και παρέχοντας πολύτιμες υπηρεσίες.
Γενικές ερωτήσεις
Ε: Πώς μπορείτε να εγγυηθείτε την ποιότητα των πωλήσεών σας;
Α: Εγγυόμαστε ότι κάθε σύνολο μηχανών υποβάλλεται σε αυστηρές δοκιμές πριν παραδοθούν σε εσάς, για να διασφαλιστεί η άριστη απόδοση όλων των προϊόντων.
Ε: Πώς είναι η εκπαίδευση;
Α: Μετά την αγορά των μηχανών μας, οι μηχανικοί σας μπορεί να πάει στην εταιρεία μας ή είναι τόσο εύκολο να λειτουργήσει
Το μηχάνημα σύμφωνα με το εκπαιδευτικό βίντεο και το εγχειρίδιο χρήσης, το εγχειρίδιο χρήσης θα έρθει μαζί με το μηχάνημα.
Ε: Θα ήθελα να σας ρωτήσω αν είναι δυνατόν να έχω το λογότυπό μου στο προϊόν.
Ελπίζουμε να γνωρίζετε ότι η εταιρεία μας Aogeo υποστηρίζει απόλυτα την εξατομικευμένη υπηρεσία λογότυπου, το κάνουμε αυτό.
Ε: Είναι δύσκολο να χρησιμοποιήσετε αυτά τα μηχανήματα;
Α: Όχι, καθόλου δύσκολο. Για τους προηγούμενους πελάτες μας, το πολύ 2 ημέρες είναι αρκετές για να μάθουν να χειρίζονται τα μηχανήματα.
