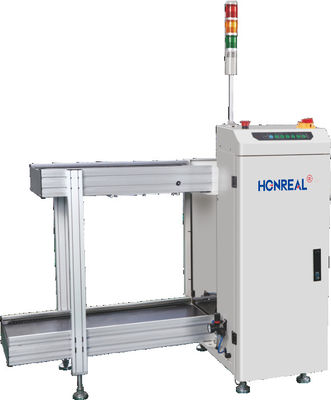

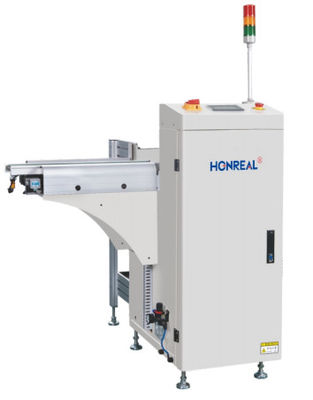

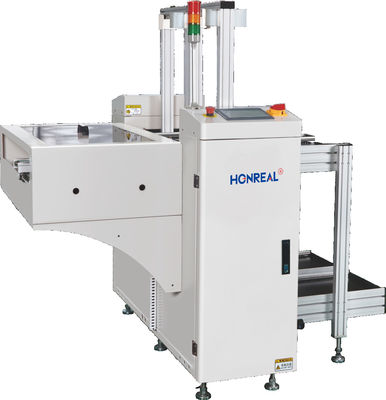

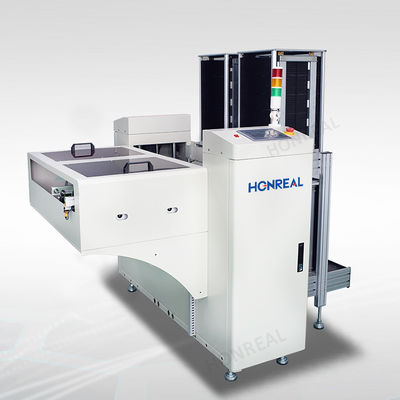

Πολυλειτουργικό περιοδικό PCB NG OK Unloader PCB Loader Unloader για τη γραμμή συναρμολόγησης SMT

MOQ:	1 σετ
τιμή:	USD 3800-5000 Per SET
standard packaging:	WoodenCase
Delivery period:	10-20workdays
payment method:	L/C, T/T, Western Union
Supply Capacity:	100set/month

Λεπτομέρειες

Product Description

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

HONREAL

Πιστοποίηση

Αριθμό μοντέλου

HR-250NG

Έγγραφο

Μοντέλο:

Min0,6 mm

Αριθμός του περιοδικού:

Μεταφορά προς τα πάνω: 1pcs, μεταφορά προς τα κάτω: 1ps, (ή προσαρμοσμένο)

Επιλέξτε τα βήματα:

1-4 ((10mm βήματα)

Χρόνος φόρτωσης PCB:

Περίπου 6 δευτερόλεπτα.

Ώρα αλλαγής του μαγαζιού:

Περίπου 30 δευτερόλεπτα

Κατεύθυνση μεταφοράς:

Αριστερά προς τα δεξιά/δεξιά προς τα αριστερά (προαιρετικό)

Ύψος μεταφοράς:

900±20mm (ή προσαρμοσμένο)

Πίεση αέρα:

4-6 bar, MAX 10L/λεπτο

Ηλεκτρική τροφοδοσία:

100-230V AC ((προσαρμοσμένο) μονοφασικό, MAX 300V/A

Μέγεθος PCB (L × W) ∆ΔΔΔΔΔ:

(50x50) ↓ 350x250)

Μέγεθος μηχανής (L × W × H) mm:

1700×1450×1200

Μέγεθος του φορτίου (L × W × H) mm:

355×320×563

Βάρος:

150 κιλά

Επισημαίνω:

NG OK Pcb περιοδικό Unloader

Πολυλειτουργικός εκφόρτωσης περιοδικών PCB

Product Description

ΕΦΑΡΜΟΓΗ

Ο εκφορτωτής PCB NG/OK χρησιμοποιείται για τον διαχωρισμό καλών/κακών PCB. Τα OK και NG PCB
αφού ελεγχθούν από τη μηχανή δοκιμής, μπορούν να διαχωριστούν και να σταλούν σε δύο διαφορετικά περιοδικά.

Χαρακτηριστικά

Σύστημα ελέγχου PANASONIC PLC.
Λειτουργία οθόνης αφής εύκολη.
Τα καλά και τα κακά PCB’s μπορούν να διαχωριστούν αυτόματα με σχάρα περιοδικών.
Επιλέξιμα πολλαπλά βήματα.
Κατεύθυνση από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά (προαιρετικό).
3 περιοδικά για καλά PCB’s, 3 περιοδικά για κακά PCB’s ικανότητα φόρτωσης.
Συμβατό με SMEMA.
Πιστοποιημένο CE
Προαιρετική αυτόματη ρύθμιση πλάτους.
Συμβατό με τη διεπαφή SMEMA.

Τεχνικές παράμετροι
Λειτουργία	Αυτός ο εξοπλισμός χρησιμοποιείται πίσω από το AOI, λαμβάνοντας σήμα AOI, τα NG και OK PCB αποθηκεύονται αυτόματα ξεχωριστά.
Πάχος PCB	Ελάχ. 0,6mm
Αριθμός περιοδικών	Μεταφορά πάνω: 1 τεμ., μεταφορά κάτω: 1 τεμ. (ή προσαρμοσμένο)
Επιλογή βημάτων	1-4 (βήματα 10mm)
Χρόνος φόρτωσης PCB	Περίπου 6 δευτερόλεπτα
Χρόνος αλλαγής περιοδικού	Περίπου 30 δευτερόλεπτα
Κατεύθυνση μεταφοράς	Από αριστερά προς τα δεξιά/από δεξιά προς τα αριστερά (προαιρετικό)
Ύψος μεταφοράς	900±20mm (ή προσαρμοσμένο)
Πίεση αέρα	4-6 bar, MAX30L/λεπτό
Παροχή ρεύματος	100-230V AC (προσαρμοσμένο) μονοφασικό, MAX 300V/A

Προδιαγραφές
Αριθμός μοντέλου	HR-250NG	HR-330NG	HR-390NG	HR-460NG
Μέγεθος PCB (ΜΠ)～(ΜΠ)mm	(50x50)～(350x250)	(50x50)～(455x330)	(50x50)～(530x390)	(50x50)～(530x460)
Μέγεθος μηχανής (ΜΠΥ)mm	170014501200	1950×1610×1200	2210×1730×1200	2210×1870×1200
Μέγεθος περιοδικού (ΜΠΥ)mm	355320563	460×400×563	535×460×570	535×530×570
Βάρος	150kg	180kg	210kg	250kg

Πολυλειτουργικό περιοδικό PCB NG OK Unloader PCB Loader Unloader για τη γραμμή συναρμολόγησης SMT 0

Πολυλειτουργικό περιοδικό PCB NG OK Unloader PCB Loader Unloader για τη γραμμή συναρμολόγησης SMT 1

Πολυλειτουργικό περιοδικό PCB NG OK Unloader PCB Loader Unloader για τη γραμμή συναρμολόγησης SMT 2

Πολυλειτουργικό περιοδικό PCB NG OK Unloader PCB Loader Unloader για τη γραμμή συναρμολόγησης SMT 3

Ποιοι είμαστε;
Η Shenzhen Honreal Technology Co., Ltd είναι μια εθνική επιχείρηση υψηλής τεχνολογίας, που ειδικεύεται στην έρευνα και ανάπτυξη, παραγωγή και πωλήσεις εξοπλισμού smt. Υπηρεσίες για τις 500 κορυφαίες ηλεκτρονικές εταιρείες στον κόσμο. Το εγγεγραμμένο κεφάλαιο της εταιρείας είναι 5 εκατομμύρια. Έχοντας μια έμπειρη τεχνική ομάδα και εξαιρετική ικανότητα τεχνικής καινοτομίας, η δημιουργία μιας καλύτερης αλυσίδας εφοδιασμού προϊόντων και μιας ομάδας εξυπηρέτησης και η κάλυψη διαφορετικών αναγκών των πελατών είναι ο μακροπρόθεσμος στόχος μας. Θα καλύψουμε τις ανάγκες των πελατών κατανοώντας τους πελάτες, θέτοντάς τους πρώτους και παρέχοντας πολύτιμες υπηρεσίες.

Πολυλειτουργικό περιοδικό PCB NG OK Unloader PCB Loader Unloader για τη γραμμή συναρμολόγησης SMT 4

Πιστοποίηση

Πολυλειτουργικό περιοδικό PCB NG OK Unloader PCB Loader Unloader για τη γραμμή συναρμολόγησης SMT 5

Συσκευασία

Πολυλειτουργικό περιοδικό PCB NG OK Unloader PCB Loader Unloader για τη γραμμή συναρμολόγησης SMT 6
