Ηλεκτρονική μηχανή για την κατασκευή γραμμών
Η εξάπλωση των πολυλειτουργικών και των ηλεκτρονικών συσκευών υψηλών επιδόσεων αυξάνεται ραγδαία σε τομείς όπως οι κινητές συσκευές και τα ηλεκτρονικά οχήματα.επειδή αυτά τα προϊόντα τείνουν να έχουν σύντομους κύκλους ζωής, αναζητείται εξοπλισμός παραγωγής που να έχει την ευελιξία να ανταποκρίνεται στην αύξηση της μαζικής παραγωγής σε σύντομο χρονικό διάστημα και στις αλλαγές της ζήτησης.

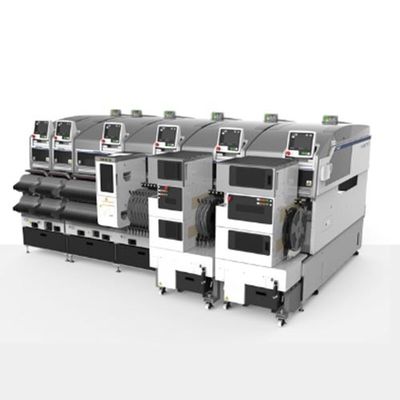

Το NXT III είναι ένα μοντελοποιημένο SMT τοποθέτησης που είναι σε θέση να παρέχει την καλύτερη γραμμή κάθε φορά για τα εργοστάσια που έχουν τέτοιου είδους συχνές αλλαγές για την παραγωγή ηλεκτρονικών συσκευών.
Ειδικές προδιαγραφές
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Εφαρμόσιμο μέγεθος PCB (LxW) | 48 x 48 mm έως 305 x 610 mm (μονόμεταφορέας) 48 x 48 mm έως 305 x 510 mm (διπλός μεταφορέας/μονό) 48 x 48 mm έως 305 x 280 mm (διπλός μεταφορέας/διπλός μεταφορέας) |
48 x 48 mm έως 610 x 610 mm (μονόμεταφορέας) 48 x 48 mm έως 610 x 510 mm (διπλός μεταφορέας/μονό) 48 x 48 mm έως 610 x 280 mm (διπλός μεταφορέας/διπλός μεταφορέας) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Τύποι εξαρτημάτων | Μέχρι 20 είδη εξαρτημάτων (υπολογίζονται με ταινία 8 mm) | Μέχρι 45 είδη εξαρτημάτων (υπολογίζονται με ταινία 8 mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Χρόνος φόρτωσης PCB | Για διπλό μεταφορέα: 0 δευτερόλεπτα (αδιάλειπτη λειτουργία) Για μονομεταφορέα: 2,5 δευτερόλεπτα (μεταφορά μεταξύ μονάδων M3 III), 3,4 δευτερόλεπτα (μεταφορά μεταξύ μονάδων M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ακριβότητα τοποθέτησης (Πρότυπο εμπιστευτικού σήματος) * Η ακρίβεια τοποθέτησης λαμβάνεται από δοκιμές που διεξάγονται από την Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Παραγωγικότητα * Η ανωτέρω απόδοση βασίζεται σε δοκιμές που διεξήχθησαν στο Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Υποστηριζόμενα μέρη |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Διάμετρος μονάδας | 320 χιλιοστά | 645 χιλιοστά | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Διάμετροι μηχανής | L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Χαρακτηριστικά του προϊόντος
Διαμορφώστε γραμμές σύμφωνα με το σκοπό
Οι ενότητες, οι κεφαλές και οι μονάδες τροφοδοσίας μπορούν να συνδυαστούν ελεύθερα, έτσι ώστε να μπορεί πάντα να κατασκευαστεί η βέλτιστη διαμόρφωση γραμμής, αλλάζοντας τη διαμόρφωση ώστε να ταιριάζει με τις αλλαγές στον τύπο μέρους και το μοντέλο προϊόντος.
Είναι δυνατόν να επεκταθεί η ικανότητα μόνο για το αναγκαίο επίπεδο, προσθέτοντας ενότητες και ανταλλάσσοντας μονάδες.
Τα κεφάλια μπορούν να αλλάξουν εύκολα.
Τα κεφάλια μπορούν να αντικατασταθούν εύκολα χωρίς εργαλεία.
Τα κεφάλια είναι ελαφριά και επομένως μπορούν να αφαιρεθούν εύκολα από έναν χειριστή μηχανής όταν χρειάζεται να εκτελέσει συντήρηση ή αντιμετώπιση προβλημάτων κατά την αντιμετώπιση προβλημάτων.
Λειτουργία από μία πλευρά
Για την προμήθεια και την αλλαγή εξαρτημάτων, για μια απλή διαδρομή εργασίας που δεν απαιτεί υπερβολικό χρόνο ή προσπάθεια, πρέπει να διανύεται μόνο μια μικρή απόσταση.
Οι γραμμές παραγωγής μπορούν να διαμορφωθούν ελεύθερα σε διαμορφώσεις όπως γραμμές πλάτης προς πλάτη ή σε σχήμα U.
Συντήρηση εκτός διαδικτύου για τη μεγιστοποίηση του χρόνου λειτουργίας της παραγωγής
Επειδή η ανταλλαγή μονάδων που απαιτούν συντήρηση με μονάδες που συντηρούνται πλήρως μπορεί να πραγματοποιηθεί σε επίπεδο χειριστή, ο χρόνος στάσης λειτουργίας μπορεί επίσης να μειωθεί σημαντικά.Η συντήρηση μπορεί να εκτελείται εκτός σύνδεσης στις απομακρυσμένες μονάδες ενώ η παραγωγή εξακολουθεί να λειτουργεί.
Διαχείριση ταυτότητας
Οι κεφαλές, οι ακροφύσια και οι τροφοδοσίες ελέγχονται από την ταυτότητα.
Τα λεπτομερή δεδομένα παραγωγής για τα υλικά και τον εξοπλισμό αποθηκεύονται στη βάση δεδομένων, τα οποία χρησιμοποιούνται για τη διαχείριση της γραμμής, τη διαχείριση συντήρησης και την ιχνηλασιμότητα.
Αυτόματη βαθμονόμηση
Ο χειριστής απλά πατάει το κουμπί START μετά την ανταλλαγή της κεφαλής.
Μπορείτε να συνεχίσετε.
