Φούτζι υψηλής ταχύτητας αυτόματη Smt Pick And Place Machine Smd τοποθετητική μηχανή

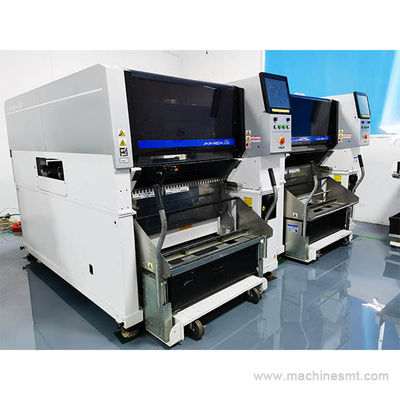

Ελαστικές πλατφόρμες τοποθέτησης AIMEX III
Το AIMEX III έχει σχεδιαστεί για την ευελιξία των εξαρτημάτων, την ευελιξία των PCB και την ευελιξία της παραγωγής.
Παραγωγή μεγάλων πάνελ ή ταυτόχρονη παραγωγή δύο μοντέλων
Το AIMEX III μπορεί να υποστηρίζει μεγάλα πάνελ με μέγεθος έως 774 (L) x 710 (W) mm.
Η ταυτόχρονη παραγωγή δύο διαφορετικών προϊόντων είναι δυνατή χρησιμοποιώντας τη μηχανή διπλής διαμόρφωσης μεταφορέα.Το AIMEX III επιτρέπει επίσης διάφορες μεθόδους παραγωγής και υποστηρίζει ένα ευρύ φάσμα μεγεθών οθόνων.
Δυναμική ανταλλαγή DynaHead
Το AIMEX III προσφέρει δυναμική ανταλλαγή κατά τη διάρκεια της παραγωγής με το καλύτερο εργαλείο για τη δουλειά.Εργαλεία τεσσάρων ακροβομβίδων και με μόνο ακροβομβίδα.
Ελαχιστοποίηση του αριθμού των αλλαγών
Ο χρόνος μετατροπής μπορεί να μειωθεί με την πραγματοποίηση μετατροπής παρτίδας MFU και με τη μηχανή που διαθέτει έως 130 θέσεις για τροφοδοσίες, γεγονός που καθιστά δυνατή την φόρτωση όλων των απαιτούμενων εξαρτημάτων.
Αύξηση της παραγωγής ομαλά
Αυτοματοποιημένη δημιουργία δεδομένων και επεξεργασία σε μηχανή χρησιμοποιώντας ένα μεγάλο οθόνο αφής για την υποστήριξη της αύξησης της νέας παραγωγής και την ταχεία ανταπόκριση σε ξαφνικές αλλαγές στα προγράμματα.
Ειδικές προδιαγραφές
| Βασικές προδιαγραφές | ||
|---|---|---|
| Μέγεθος PCB ((LXW) |
|
|
| Δυνατότητα τροφοδότησης | Μέχρι 130 (8 mm ταινία) | |
| Χρόνος φόρτωσης PCB | 2.9 δευτερόλεπτα | |
| Ακριβότητα τοποθέτησης (Αναφορά βασισμένη σε εμπιστευτικό σήμα) |
H24G: +/-0,025 mm (Standard mode) / +/-0,038 mm (Productivity priority mode, under development) (3sigma) cpk≥1.00 H08M: +/- 0,040 mm (3σ) cpk≥1.00 OF: +/- 0,050 mm (3σ) cpk≥1.00 H02F: +/- 0,025 mm (3σ) cpk≥1.00 H01: +/- 0,030 mm (3σ) cpk≥1.00 |
|
| Διάμετροι μηχανής | Διάταξη 1 | |
| Κεφαλοστοιχία | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | ΑΠΟ | |||||||
| Ποσότητα ακροβωτίων | 24 | 8 | 2 | 1 | 1 (ή 1 νύχια) |
||||||
| Δυνατότητα εκπομπής (cph) | 37,000 CPF (κατάσταση προτεραιότητας παραγωγικότητας, σε εξέλιξη) 35,000 CPF (κανονική λειτουργία) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Μέγεθος τμήματος (μμ) |
03015 mm έως 5 x 5 Υψόμετρο: Μέχρι 2,0 mm |
0603 (0201") σε 45 x 45 Υψόμετρο: Μέχρι 13,0 mm |
1608 (0603") σε 74 x 74 (32 x 180) Υψόμετρο: Μέχρι 25,4 mm |
1608 (0603") σε 74 x 74 (32 x 180) Υψόμετρο: Μέχρι 38,1 mm |
|||||||
| Παρουσία μέρους Έλεγχος |
○ | ○ (H08MQ) |
○ | x | |||||||
| Μέρη προμήθεια |
Ταινία | ○ | ○ | ○ | ○ | ||||||
| Κουράγιο | x | ○ | ○ | ○ | |||||||
| Τραπέζι | x | ○ | ○ | ||||||||
| Ντάιναχεντ ((DX)) | ||||
| Ποσότητα ακροβωτίων | 12 | 4 | 1 | |
| Δυνατότητα εκπομπής (cph) | 27,000 Λειτουργία παρουσίας εξαρτημάτων ON: 26,000 |
12,000 | 5,800 | |
| Μέγεθος τμήματος (μμ) |
0402 (01005") έως 12,5 mm διαγώνια και Y είναι 7,5 mm ή λιγότερο Υψόμετρο: Μέχρι 3,0 mm |
1608 (0603") σε 15 x 15 Υψόμετρο: Μέχρι 6,5 mm |
1608 (0603") σε 74 x 74 (32 x 100) Υψόμετρο: Μέχρι 25,4 mm |
|
| Ακριβότητα τοποθέτησης (Αναφορά βασισμένη σε εμπιστευτικό σήμα) |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1.00 | +/- 0,040 mm (3σ) cpk≥1.00 | +/- 0,030 mm (3σ) cpk≥1.00 | |
| Παρουσία μέρους Έλεγχος |
o | x | o | |
| Μέρη προμήθεια |
Ταινία | o | o | o |
| Κουράγιο | x | o | o | |
| Τραπέζι | x | o | o | |
Η Shenzhen Honreal Technology Co., Ltd. αναγνωρίζεται ως εθνική επιχείρηση υψηλής τεχνολογίας, με επίκεντρο την έρευνα, την ανάπτυξη, την παραγωγή και τις πωλήσεις εξοπλισμού SMT.Παρέχει υπηρεσίες σε κορυφαίες εταιρείες ηλεκτρονικών προϊόντων παγκοσμίωςΗ εταιρεία έχει εγγεγραμμένο κεφάλαιο 5 εκατομμυρίων.θεωρώντας την ποιότητα ως ζωτικής σημασίας για την ύπαρξή τηςΗ εταιρεία δίνει έμφαση στην ανεξάρτητη έρευνα και ανάπτυξη, επιδιώκοντας αδιάκοπα την καινοτομία.
