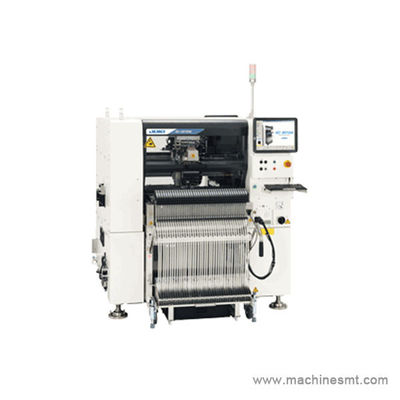

Εργαλείο SMT Pick And Place Chip Shooter KE-3010A Χρησιμοποιείται για την παραγωγή SMT
Χαρακτηριστικά
Συνεχιζόμενη εξέλιξη της σειράς KE
| Τσιπ | 23Τσιπ 500CPH (Κέντρωση λέιζερ / Οπτιμικό) 18,500CPH (κέντρωση λέιζερ / IPC9850) |
|---|---|
| IC | 9,000CPH (εξαιρετική εστίαση της όρασης / MNVC) |
| Μέγεθος της πλακέτας | Μέγεθος M (330 × 250 mm) | - Ναι, ναι. | |
|---|---|---|---|
| Μέγεθος L (4FFF10×360mm) | - Ναι, ναι. | ||
| Μέγεθος L-Wide (510×360mm) *1 | - Ναι, ναι. | ||
| Μεγέθος XL (610×560mm) | - Ναι, ναι. | ||
| Εφαρμογή σε μακρά PWB (μέγεθος M) *2 | 650 × 250 χιλιοστά | ||
| Εφαρμογή σε μακρά PWB (μέγεθος L) *2 | 800×360 χιλιοστά | ||
| Εφαρμογή σε μακρά PWB (μέγεθος L-Wide) *2 | 1,010 × 360 mm | ||
| Εφαρμογή σε μακρά PWB (μέγεθος XL) *2 | 1,210 × 560 mm | ||
| Υψόμετρος στοιχείου | 6 χιλιοστά | - Ναι, ναι. | |
| 12 χιλιοστά | - Ναι, ναι. | ||
| Μέγεθος συστατικού | Αναγνώριση λέιζερ | 0402 ((01005) ~ □ 33,5 mm | |
| Αναγνώριση όρασης | Τυπική κάμερα |  3 mm*3 ~ □33,5 mm |
|
| Κάμερα υψηλής ανάλυσης | 1.0×0,5mm*4 ~ □20mm |
||
| Ταχύτητα τοποθέτησης | Τσιπ | Βέλτιστο | 23,500CPH |
| IPC9850 | 18,500CPH | ||
| IC *5 | 9,000CPH *6 |
||
| Ακριβότητα τοποθέτησης | Αναγνώριση λέιζερ | ±0,05 mm (±3σ) | |
| Αναγνώριση όρασης | ±0,04 mm | ||
| Εισόδους τροφοδοτή | Μαξ.160 σε περίπτωση ταινίας 8 mm (σε ηλεκτρικό διπλό τροφοδοτικό) *7 |
||
*1 Το μέγεθος L-Wide είναι προαιρετικό
*2 Η εφαρμογή σε μακρά PWB είναι προαιρετική.
*3 Όταν χρησιμοποιείται MNVC. (προαιρετική επιλογή)
*4 KE-3010A: Όταν χρησιμοποιείται τόσο κάμερα υψηλής ανάλυσης όσο και MNVC. (προαιρετική)
*5 Αποτελεσματική τακτική: Η ταχύτητα τοποθέτησης του IC υποδεικνύει την εκτιμώμενη τιμή που λαμβάνεται όταν το μηχάνημα τοποθετεί 36 QFP (100 πιν ή περισσότερα) ή BGA συστατικά (256 σφαίρες ή περισσότερα) σε πλακέτα μεγέθους M.(CPH = αριθμός συστατικών που τοποθετούνται για μία ώρα)
*6 Εκτιμώμενη τιμή όταν χρησιμοποιείται MNVC και συλλέγονται ταυτόχρονα συστατικά με όλα τα ακροφύσια.
Το MNVC είναι επιλογή στο KE-3010A.
*7 Όταν χρησιμοποιείτε ηλεκτρικό διπλό τροφοδοτικό ταινίας EF08HD.
* Το PWB μεγέθους XL θα είναι KE-3010
