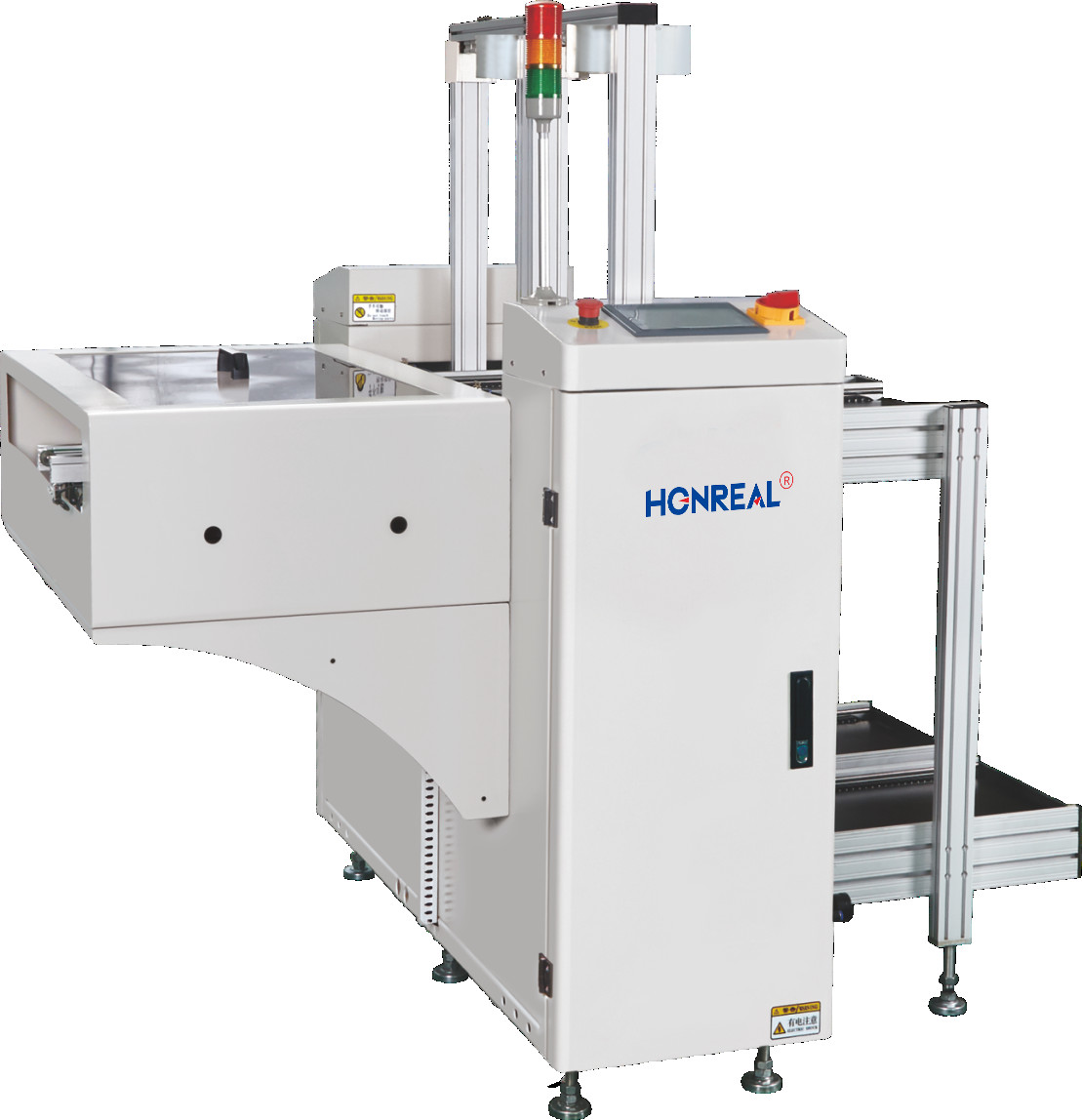

Προσαρμοσμένο αυτόματο NG OK Pcb χειριστικό μηχάνημα περιοδικό διπλής τροχιάς εκφόρτωσης με SMEMA για SMT γραμμή συναρμολόγησης
Περιγραφή
Ο εξοπλισμός αυτός χρησιμοποιείται για τη λειτουργία λήψης της πλακέτας PCB της γραμμής παραγωγής SMT,και είναι κατάλληλο για την παραλαβή της πλακέτας NG και της πλακέτας OK μετά την AOI πίσω από τη μηχανή συγκόλλησης με επανεξέταση.
Χαρακτηριστικά
1.Panasonic PLC + Ελέγχου οθόνης αφής, εύκολη στη λειτουργία.
2Σχεδιασμός με σταθερή δομή.
3Οι άνω και κατώτερες λαβές αέρα εξασφαλίζουν την ακριβή τοποθέτηση του κουτιού υλικού.
4Ειδικός σχεδιασμός διαδρομής αερίου διασφαλίζει ότι το πάνελ PCB δεν ωθείται.
5- Με σήμα SMEMA.
|
Τεχνικές παραμέτρους
|
|
| Λειτουργία | Ο εξοπλισμός αυτός χρησιμοποιείται πίσω από το AOI, λαμβάνοντας το σήμα AOI, το NG και το OK PCB αποθηκεύονται αυτόματα χωριστά. |
|
Μοντέλο
|
Min0,6 mm |
|
Αριθμός του περιοδικού
|
Μεταφορά προς τα πάνω: 1pcs, μεταφορά προς τα κάτω: 1ps, (ή προσαρμοσμένο) |
|
Επιλέξτε τα βήματα
|
1-4 ((10mm βήματα) |
|
Χρόνος φόρτωσης PCB
|
Περίπου 6 δευτερόλεπτα. |
|
Ώρα αλλαγής του μαγαζιού
|
Περίπου 30 δευτερόλεπτα |
|
Κατεύθυνση μεταφοράς
|
Αριστερά προς τα δεξιά/δεξιά προς τα αριστερά (προαιρετικό) |
|
Υψόμετρο μεταφοράς
|
900±20mm (ή προσαρμοσμένο) |
|
Πίεση αέρα
|
4-6 bar, MAX30L/λεπτο |
|
Ηλεκτρική τροφοδοσία
|
100-230V AC ((προσαρμοσμένο) μονοφασικό, MAX 300V/A |
|
Προδιαγραφές
|
||||
|
Αριθμός μοντέλου
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Μέγεθος PCB (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ̇ ((530x390) | (50x50) ∆ ((530x460) |
| Μέγεθος μηχανής (L*W*H) mm | 1700*1450*1200 | 1950 × 1610 × 1200 | 2210 × 1730 × 1200 | 2210 × 1870 × 1200 |
| Μέγεθος του φυλλαδίου ((L*W*H) mm | 355*320*563 | 460 × 400 × 563 | 535×460×570 | 535×530×570 |
| Βάρος | 150 κιλά | 180 κιλά | 210 κιλά | 250 κιλά |
