Χαρακτηριστικά και λειτουργίες του εξοπλισμού
1.1 Με την υιοθέτηση γερμανικών κινητήρων ακριβείας και γραμμικών οδηγών, η εκτύπωση του καλωδίου ξυρισμού τείνει να είναι πιο σταθερή.

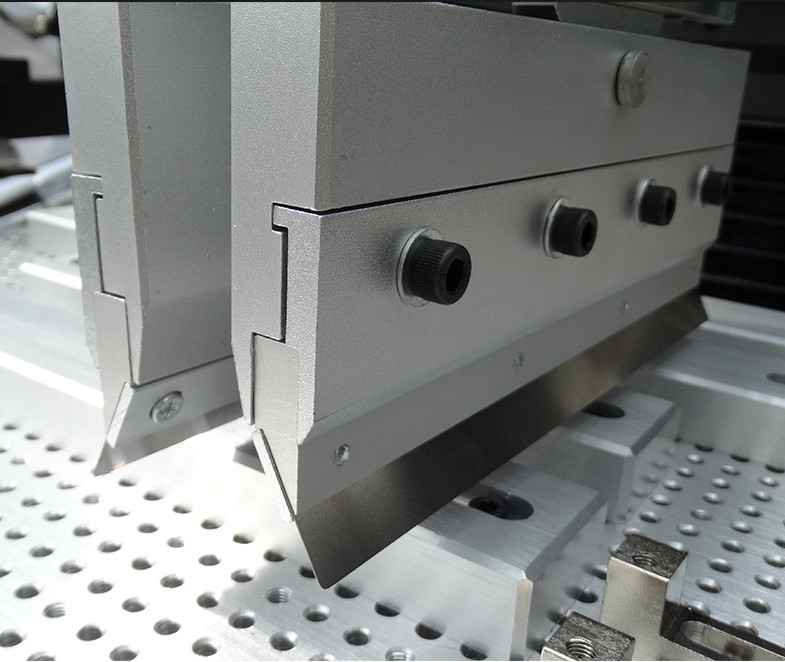

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Συνολική τάση τροφοδοσίας εισόδου: μονοφασική 220V 50/60Hz, κατανάλωση ενέργειας 100W, ηλεκτρονική εμφάνιση της κατάστασης λειτουργίας.
1.4 Η βάση εκτύπωσης μπορεί να ανυψωθεί κατά 450 και να σταθεροποιηθεί, γεγονός που την καθιστά βολική για την φόρτωση και εκφόρτωση των ξύλινων μηχανημάτων και τον καθαρισμό των σάκων από χάλυβα.
Η βάση εκτύπωσης 1.5 μπορεί να μετακινηθεί προς τα εμπρός και να σταθεροποιηθεί, καθιστώντας ευκολότερο να ταιριάζει με τη θέση του τύπου ματιών από χάλυβα για την επίτευξη καλύτερων αποτελεσμάτων εκτύπωσης.
Ο βραχίονας στήριξης του πλαισίου 1,6 ματιών μπορεί να ρυθμίζεται αριστερά και δεξιά ξεχωριστά, κατάλληλος για το εύρος εκτύπωσης 470-750 mm.
Η πλατφόρμα εκτύπωσης 1.7 είναι εξοπλισμένη με σταθερή θέση και PIN θέσης, η οποία αντικαθίσταται γρήγορα και είναι εύκολο να εντοπιστεί, κατάλληλη για μονόπλευρες και διπλόπλευρες εργασίες υποστρώματος.
1.8 Η μέθοδος διόρθωσης χρησιμοποιεί κίνηση βραχίονα στήριξης πλέγματος για να συντονίζεται με τη διόρθωση και τη ρύθμιση των τυπωμένων υλικών X, Y και Z (πίνακες),κάνοντας τη διόρθωση βολική και απλή;

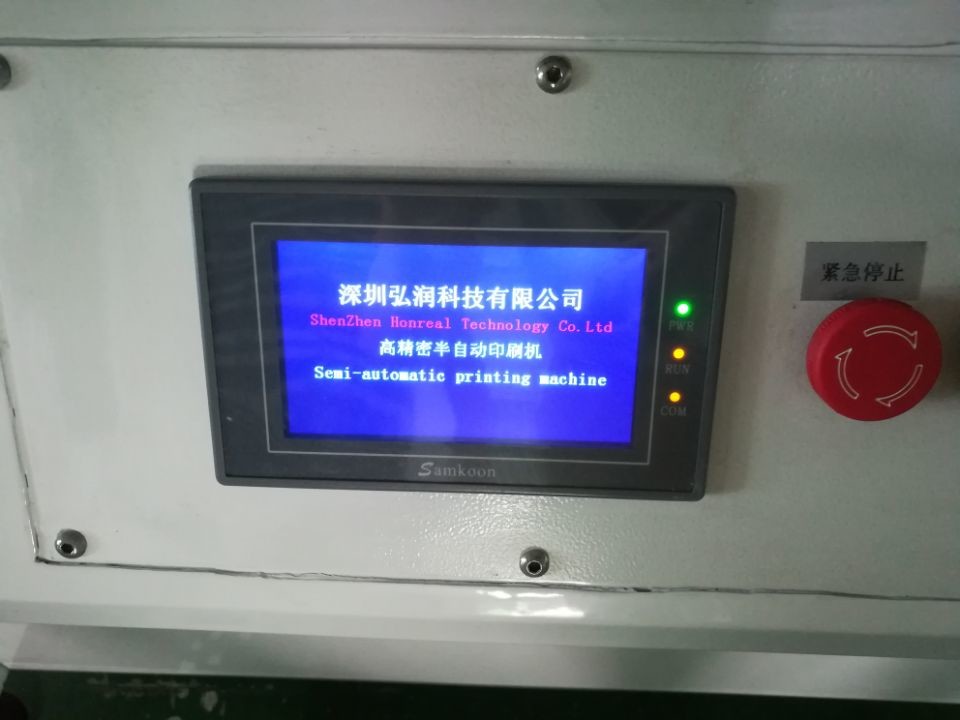

1.9 υιοθέτηση ελέγχου Mitsubishi PLC, χειρισμού αφής σε διεπαφή ανθρώπου-μηχανής, με επιλογές για ενιαία/πολλαπλή εκτύπωση, καθώς και με χειροκίνητες ή αυτόματες μεθόδους·
1.10 Το κάθισμα του ξυραφέτη μπορεί να ρυθμίζεται προς τα εμπρός και προς τα πίσω και το ξυραφέτη εκτύπωσης μπορεί να ρυθμίζεται +150 ανάλογα με τις ανάγκες της εκτύπωσης του προϊόντος.
1.11 Χρησιμοποιώντας κύλινδρο Xingchen και μαγνητικό διακόπτη εγγύτητας, ο πάγκος εργασίας κινείται προς τα εμπρός και προς τα πίσω και η επιφάνεια εκτύπωσης μπορεί να φθάσει σε ακρίβεια +0,001 mm στη θέση της.
1.12 Χρήση πίεσης αέρα 4-6 kg/cm2, επιφάνεια τραπεζιού εκτύπωσης 300x400 mm και 450x450 mm (κατάλληλη για μεγαλύτερα μεγέθη), ακρίβεια εκτύπωσης +0,05 mm, επαναληψιμότητα μηχανής +0,02 mm.
1.13 Εφοδιασμένα με λειτουργία αυτόματης μέτρησης και ρύθμιση συχνότητας, που διευκολύνει τις στατιστικές παραγωγής.
| Τεχνικές παραμέτρους | |
|
Λειτουργία |

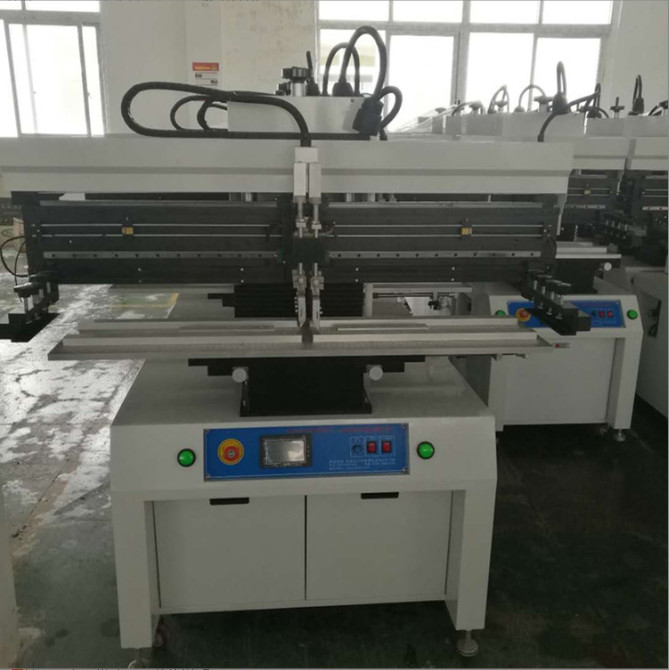

Αυτή η μονάδα χρησιμοποιείται για την εκτύπωση πάστα συγκόλλησης σε πλακέτα PCB |
| Μεγέθη πινάκων εκτύπωσης | 300 × 400 mm (ή προσαρμοσμένο) |
| Μέγεθος πλαισίου | 370×470mm, 420×520mm, 550×650mm |
| Μέγεθος PCB | 50x50~300×400 mm |
| Μοντέλο | 0.2 - 5.0 mm |
| Καθορισμένη θέση εκτύπωσης | Εξωτερική τοποθέτηση ή τοποθέτηση πινών PCB |
| Τεχνική ρύθμιση στρωμάτων κρεβατιού | Προς/πίσω±10mm R/L±10mm |
| Ακριβότητα εκτύπωσης | ±0,02 mm |
| Επαναλαμβανόμενη ακρίβεια | ±0,05 mm |
| Ελάχιστη απόσταση | 0.35mm |
| Πίεση αέρα | 4-6 kgf/Cm2 |
| Ηλεκτρική τροφοδοσία | 220V 50/60Hz 100W |
| Προδιαγραφές | ||||
|
Αριθμός μοντέλου |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Μέγεθος PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Μέγεθος ματιών από χάλυβα (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Μεγέθη πινάκων εκτύπωσης (L × W) mm | 300 × 400 | 300×650 | 300×1250 | 400×1550 |
| Μέγεθος μηχανής (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Βάρος | 260 κιλά | 300 κιλά | 340 κιλά | 380 κιλά |
Η Shenzhen Honreal Technology Co., Ltd είναι μια εθνική επιχείρηση υψηλής τεχνολογίας, ειδικευμένη στην έρευνα και ανάπτυξη εξοπλισμού SMT, στην παραγωγή, στις πωλήσεις, στις υπηρεσίες των 500 κορυφαίων εταιρειών ηλεκτρονικών στον κόσμο.Το εγγεγραμμένο κεφάλαιο της εταιρείας είναι 5 εκατ.Η δημιουργία μιας καλύτερης αλυσίδας εφοδιασμού προϊόντων και ομάδας εξυπηρέτησης και η ικανοποίηση των διαφόρων αναγκών των πελατών είναι ο μακροπρόθεσμος στόχος μας.Θα ικανοποιήσουμε τις ανάγκες των πελατών κατανοώντας τους πελάτες, θέτοντάς τους στην πρώτη θέση και παρέχοντας πολύτιμες υπηρεσίες.
1.Προ-συμβουλευτική: παρέχει επαγγελματικές λύσεις SMT για ολόκληρη τη γραμμή.
2Εγγύηση εργοστασίου: Ένα έτος εγγύηση εργοστασιακής υπηρεσίας.
3.Εγκατάσταση: εγκατάσταση και θέση σε λειτουργία επί τόπου, ώστε να εξασφαλίζεται ομαλή παραγωγή.
4Τεχνική κατάρτιση: παρέχει επαγγελματική κατάρτιση από το επίπεδο 1 έως το επίπεδο 3.
5Τεχνική υποστήριξη: παρέχει τεχνική υποστήριξη 24 ώρες την εβδομάδα.
6.Αναβάθμιση λογισμικού: προσφέρει δωρεάν αναβαθμίσεις λογισμικού για όλη τη ζωή για όλα τα προϊόντα.
