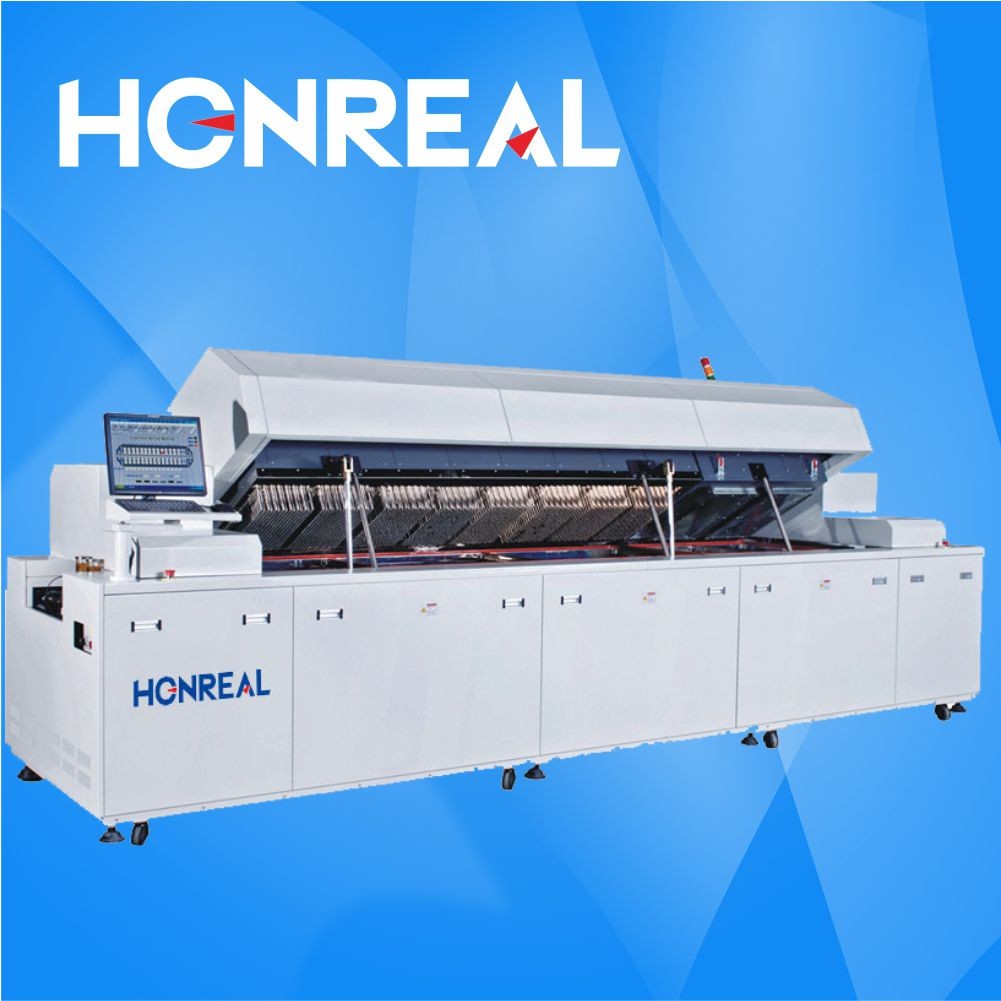

380V 50hz SMT μηχανή φούρνου με 3890mm Θέρμανση τούνελ

MOQ:	1 σύνολο
Τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	WoodenCase
Προθεσμία παράδοσης:	15 εργάσιμες ημέρες
Τρόπος πληρωμής:	L/C,T/T,Western Union
Δυνατότητα ανεφοδιασμού:	100sets/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

HONREAL

Πιστοποίηση

Αριθμό μοντέλου

HR-10C

Διαστάσεις:

L6300*1430*1530

Τάυλος θέρμανσης:

3890 χιλιοστά

Τύπος Στοιχείου:

Μονό/διπλόπλευρη πλακέτα όπως CSP, BGA κλπ.

Οι ζώνες αποτελούν:

Ανώτερες 8, κατώτερες 8,2 ζώνες ψύξης

Ρυθμισμός θερμοκρασίας:

Ελέγχος κλειστού κυκλώματος PID, SSR

Εύρος Θερμοκρασίας:

Περιβαλλοντικό -- 300°C

Ακριβότητα θερμοκρασίας:

Τροφοδοτικό:

3ø 380V

Υψόμετρος αλυσίδας μεταφοράς:

900±20 mm

Ανώτατο πλάτος PCB:

350 χλστ

Επισημαίνω:

Μηχανή φούρνου 50hz SMT

Μηχανή φούρνου επαναρρόφησης 380V SMT

Φούρνοι επαναρρόφησης 3890 mm smt

Περιγραφή προϊόντος

Μηχανή Συγκόλλησης SMD LED, Μηχανή Συγκόλλησης PCB, Φούρνος Αναρροής Τιμή

Χαρακτηριστικά:

Αυτές οι σειρές μικροκυκλικών μηχανών αναρροής συγκόλλησης υιοθετούν ακροφύσιο σωλήνα συγκρίσιμο με αυτό που κατασκευάζεται από την ERSA Γερμανίας. Η θερμική απόδοση της κατασκευής ακροφυσίων σωλήνα (παράδειγμα: κατασκευή θερμού αέρα τύπου ERSA) είναι υψηλότερη από αυτή της κατασκευής διάτρητης πλάκας (παράδειγμα: κατασκευή θερμού αέρα τύπου HFLLER). Επομένως, μπορούν να επιλύσουν αποτελεσματικά προβλήματα όπως η παρεμβολή διαστήματος και η νεκρή γωνία του μεταφορέα.
Λειτουργίες των μικροκυκλικών μηχανών αναρροής συγκόλλησης σειράς HOTFLOW:

1. Ανθρωποκεντρική διεπαφή λειτουργίας, πλατφόρμα λειτουργίας Windows, εναλλαγή ελληνικών και αγγλικών.

2. Έξυπνη παρακολούθηση κατάστασης λειτουργίας, ηχητικός και φωτεινός συναγερμός βλαβών, καταγραφή δεδομένων παραγωγής.

3. Ελεγκτής PLC + έλεγχος κλειστού βρόχου PID, ακρίβεια ελέγχου θερμοκρασίας ±1℃.

4. Σχεδιασμός μακράς ζώνης θερμοκρασίας, κάθε ζώνη θερμοκρασίας φτάνει τα 300mm μήκος.

5. Ο αέρας επιστρέφει στο μπροστινό και πίσω μέρος της ζώνης θερμοκρασίας για να αποφευχθεί αποτελεσματικά η διασταυρούμενη θερμοκρασία, και η πλευρική διαφορά θερμοκρασίας φτάνει ±2°C.
6. Κινητήρας θερμού αέρα 2800RPM, ροή θερμού αέρα έως 9OCFM, αποτελεσματική αγωγιμότητα θερμότητας και δυνατότητες θερμικής αντιστάθμισης.

7. Ανώτερη δομή θερμομόνωσης, θερμοκρασία κελύφους ≤30℃, πλήρης χρήση ενέργειας.
8. Πλάκα διανομής αέρα από γαλβανισμένο κράμα αλουμινίου πάχους 3mm εξασφαλίζει ομοιόμορφη κατανομή θερμότητας στη ζώνη θερμοκρασίας.
9. Ενίσχυση του μηχανισμού ρύθμισης πλάτους κοιλότητας φούρνου και οδηγού για την αποτελεσματική αποφυγή παραμόρφωσης της θερμαινόμενης κοιλότητας φούρνου και των οδηγών.

Μηχανή	HR-8C	HR-10C
Ζώνες θέρμανσης	άνω 8 ζώνες	άνω 10 ζώνες
Ζώνες θέρμανσης	κάτω 8 ζώνες	κάτω 10 ζώνες
Σήραγγα θέρμανσης	2900mm	3890mm
Διαστάσεις	L552014301530	L630014301530
Καθαρό βάρος	περίπου 2760Kg	περίπου 3060Kg
Γενική ισχύς	64KW	83KW
Κατανάλωση ισχύος	Περίπου 7--30KW	Περίπου 9--38KW
Χρόνος ανόδου	20 λεπτά	20 λεπτά
Τύπος ελέγχου	Έλεγχος PC + PLC
Μέθοδος θέρμανσης	Πλήρης εξαναγκασμένη μεταφορά αέρα
Έλεγχος θερμοκρασίας	Έλεγχος κλειστού βρόχου PID, μονάδα SSR
Εύρος θερμοκρασίας	Περιβάλλον---300℃
Ακρίβεια θερμοκρασίας	±1 ℃
Ομοιομορφία θερμοκρασίας	±1.5 ℃
Ψύξη	1-2 ζώνες ψύξης (άνω και κάτω)
Μέθοδος μεταφορέα	Μεταφορέας πλέγματος και αλυσίδας
Ύψος μεταφορέα	900±20mm
Μέγιστο πλάτος PCB	350mm
Απόσταση PCB	Άνω / Κάτω 30mm
Κατεύθυνση μεταφορέα	Από αριστερά προς τα δεξιά
Ταχύτητα μεταφορέα	0-1800mm/min
Ανύψωση γάντζου	Ηλεκτρικός πόλος βιδωτός
Επικοινωνία UP/Downstream	SMEMA
Τροφοδοτικό	380v,3ph,50hz

Μέρος ζώνης θερμοκρασίας:

380V 50hz SMT μηχανή φούρνου με 3890mm Θέρμανση τούνελ

Μοναδικός σχεδιασμός επιστροφής αέρα εμπρός και πίσω για αποφυγή διασταυρούμενης θερμοκρασίας
Θερμοστοιχείο εισαγόμενο από την Ιαπωνία
Έλεγχος κλειστού βρόχου PID, η ακρίβεια φτάνει ±1℃
Η εγκάρσια διαφορά θερμοκρασίας φτάνει τα 2℃
Η ικανότητα διεργασίας CPK φτάνει το 1.784

Εγκατάσταση και Βαθμονόμηση

1.Περιβάλλον και συνθήκες εργασίας

 Αυτός ο εξοπλισμός πρέπει να τοποθετηθεί σε οριζόντιο, ξηρό και καλά αεριζόμενο εργαστήριο.

 Θερμοκρασία περιβάλλοντος: 5~45℃;

 Υγρασία περιβάλλοντος: 20~95%;

 Ονομαστικό τροφοδοτικό: 380V, 100A (το καλώδιο τροφοδοσίας πρέπει να είναι πολύκλωνο καλώδιο 16mm²), σύστημα 3 φάσεων και 5 καλωδίων.

 Σύστημα τεχνητού εξαερισμού πρέπει να εγκατασταθεί και στα δύο άκρα αυτού του εξοπλισμού. Η ροή αέρα του σωλήνα εξαερισμού είναι 25 m³/min.

2.Εγκατάσταση εξοπλισμού

 Πρέπει να τοποθετηθεί ο εξοπλισμός σύμφωνα με τις πραγματικές απαιτήσεις παραγωγής και την πρακτική κατάσταση.

 Ανυψώστε τα πέλματα αυτού του εξοπλισμού και ταυτόχρονα ισοπεδώστε αυτόν τον εξοπλισμό χρησιμοποιώντας αυτά τα πέλματα.

 Αυτός ο εξοπλισμός πρέπει να εγκατασταθεί οριζόντια.

3.Βαθμονόμηση

Όλες οι παράμετροι αυτού του εξοπλισμού πρέπει να ρυθμιστούν σύμφωνα με τις απαιτήσεις του πελάτη, όπως το προϊόν, ο ρυθμός παραγωγής και η χρησιμοποιούμενη πάστα συγκόλλησης. Αυτές οι ρυθμίσεις περιλαμβάνουν τη γραμμική ταχύτητα της αλυσίδας, τη θερμοκρασία κάθε ζώνης κ.λπ. Αυτός ο εξοπλισμός έχει βαθμονομηθεί πριν από την αποστολή. Είναι μόνο απαραίτητο να ελέγξετε αν το τροφοδοτικό σας είναι κατάλληλο για αυτόν τον εξοπλισμό όταν φτάσει στο εργοστάσιό σας.

Ποιοι Είμαστε;

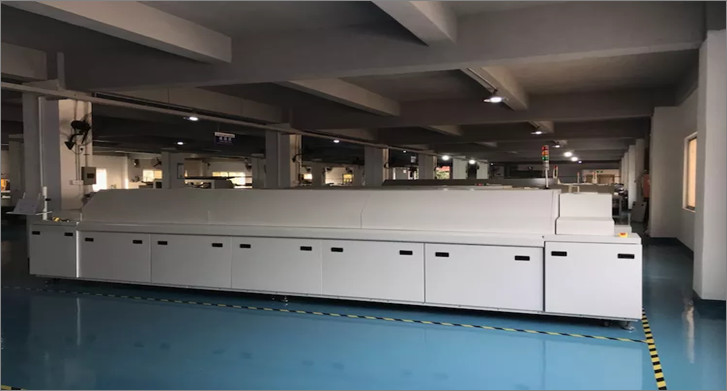

Η Shenzhen Honreal Technology Co.,Ltd είναι μια εθνική επιχείρηση υψηλής τεχνολογίας, εξειδικευμένη στην έρευνα και ανάπτυξη, παραγωγή, πωλήσεις εξοπλισμού SMT. Υπηρεσίες για τις κορυφαίες 500 ηλεκτρονικές εταιρείες παγκοσμίως. Το εγγεγραμμένο κεφάλαιο της εταιρείας είναι 5 εκατομμύρια. Διαθέτοντας έμπειρη τεχνική ομάδα και εξαιρετική ικανότητα τεχνικής καινοτομίας, η δημιουργία μιας καλύτερης αλυσίδας εφοδιασμού προϊόντων και ομάδας υπηρεσιών και η κάλυψη διαφορετικών αναγκών πελατών είναι ο μακροπρόθεσμος στόχος μας. Θα καλύψουμε τις ανάγκες των πελατών κατανοώντας τους πελάτες, βάζοντάς τους πρώτα και παρέχοντας πολύτιμες υπηρεσίες.

380V 50hz SMT μηχανή φούρνου με 3890mm Θέρμανση τούνελ

Πιστοποίηση

High capacity 8 zones Lead-Free dual track Reflow oven from china manufacturer

Συχνές Ερωτήσεις

Ε: Πώς μπορείτε να εγγυηθείτε την ποιότητα των πωλήσεών σας;
Α: Εγγυόμαστε ότι κάθε σετ μηχανών υποβάλλεται σε αυστηρούς ελέγχους πριν παραδοθούν σε εσάς, για να διασφαλιστεί η άριστη απόδοση όλων των προϊόντων.

Ε: Πώς είναι η εκπαίδευση;

Α: Μετά την αγορά των μηχανών μας, οι μηχανικοί σας μπορούν να πάνε στην εταιρεία μας ή είναι πολύ εύκολο να λειτουργήσετε

τη μηχανή σύμφωνα με το εκπαιδευτικό βίντεο και το εγχειρίδιο χρήσης, το εγχειρίδιο χρήσης θα έρθει μαζί με τη μηχανή.

Ε: Θα ήθελα να σας ρωτήσω αν είναι δυνατόν να έχω το λογότυπό μου στο προϊόν.
Ελπίζουμε να γνωρίζετε ότι η εταιρεία μας υποστηρίζει πλήρως την προσαρμοσμένη υπηρεσία λογότυπου, το κάνουμε αυτό. Επιπλέον, είναι εντελώς δωρεάν, οπότε απλώς πείτε μας τις απαιτήσεις σας.

Ε: Είναι δύσκολο να χρησιμοποιήσετε αυτές τις μηχανές;

Α: Όχι, καθόλου δύσκολο. Για τους προηγούμενους πελάτες μας, το πολύ 2 ημέρες είναι αρκετές για να μάθουν να χειρίζονται τις μηχανές.
