Χαρακτηριστικά:

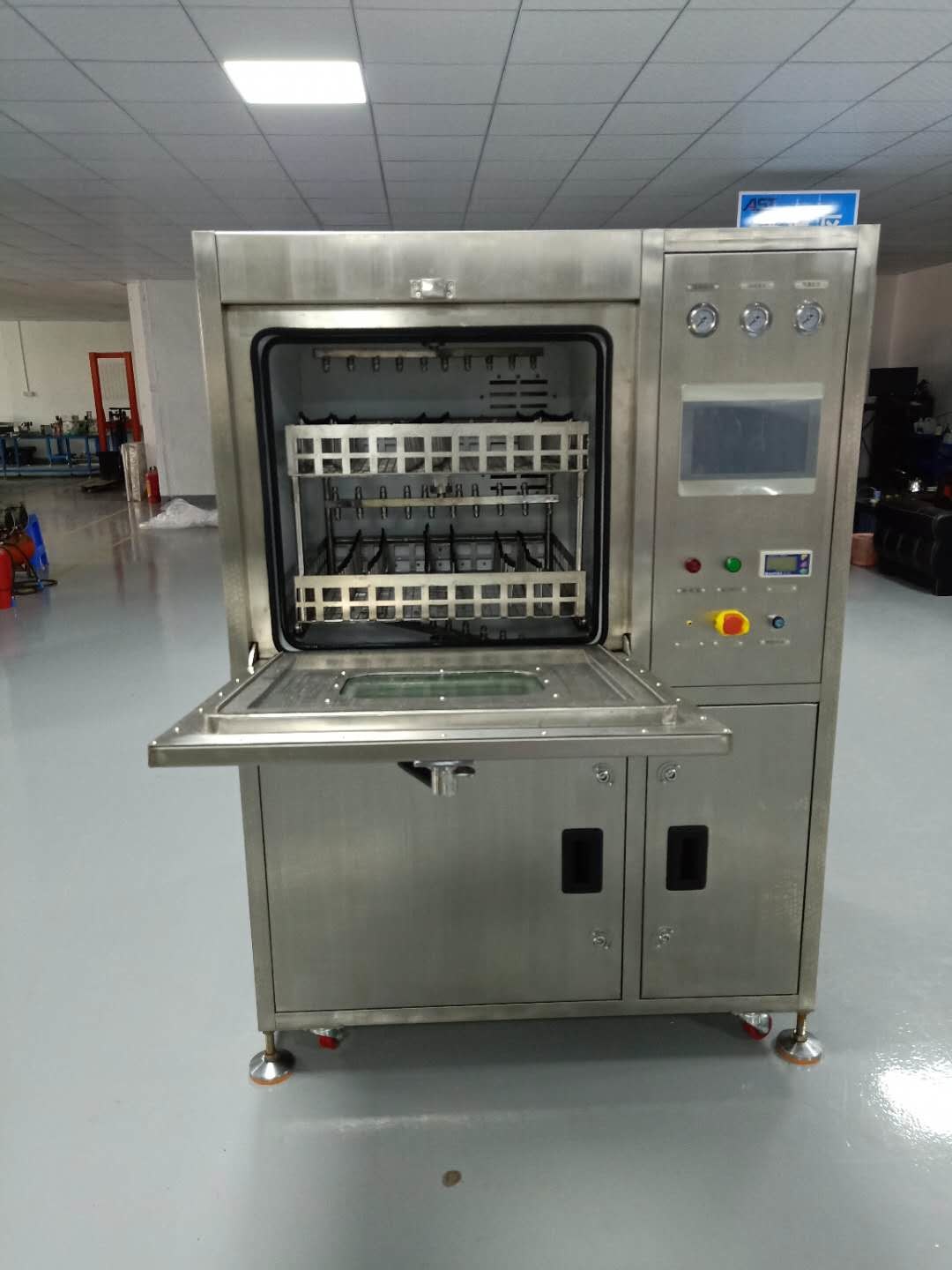

1Οπτικοποίηση όλης της διαδικασίας: Το δωμάτιο καθαρισμού είναι εξοπλισμένο με οπτικό παράθυρο και 2 φώτα LED, η διαδικασία καθαρισμού είναι σαφής με μια ματιά.

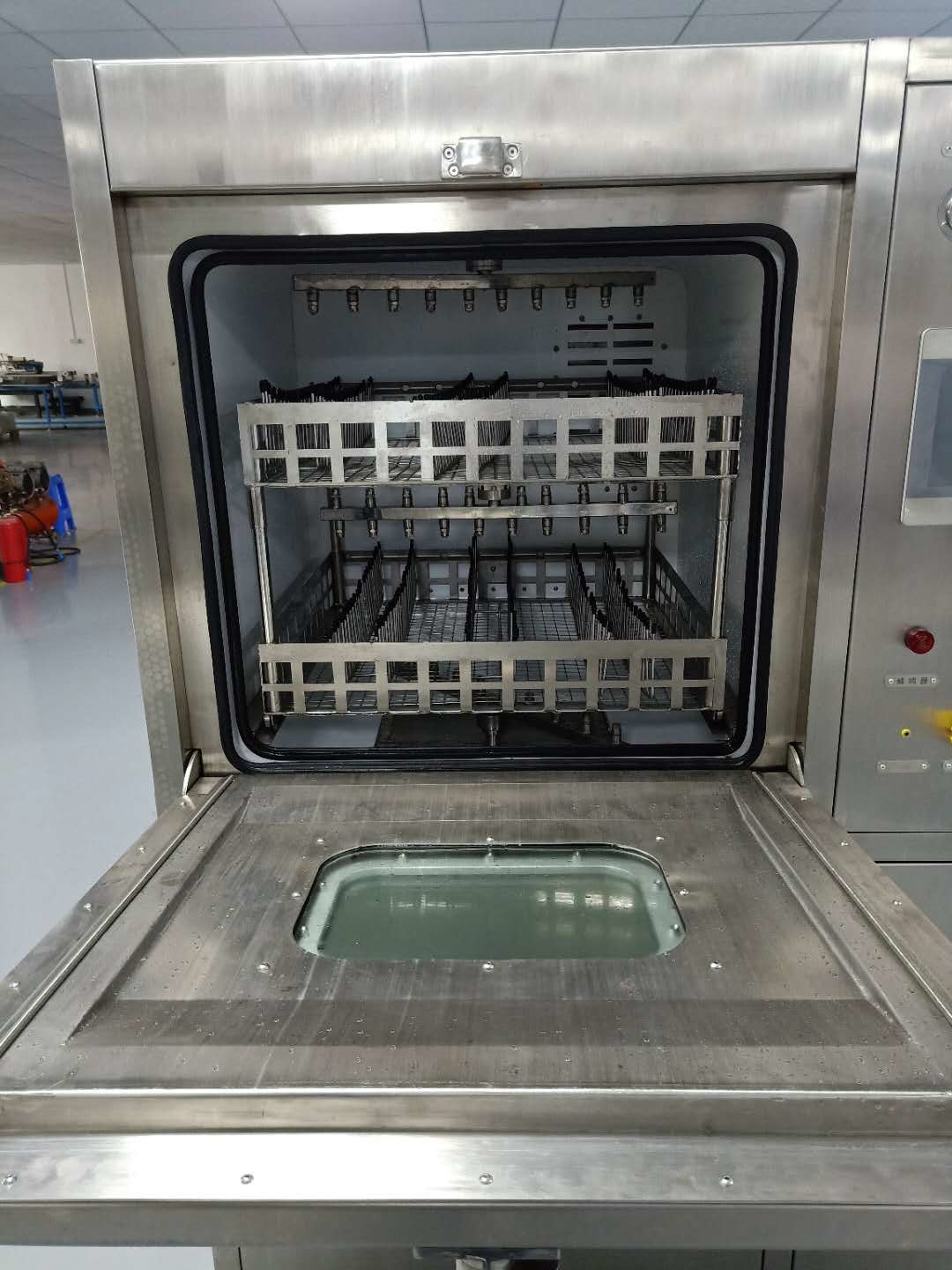

2.Τα μεγαλύτερα καλάθια καθαρισμού στον κόσμο:610mm(L) ×560mm(W) × 100mm(H) 2 στρώματα, Αντιμετωπίζουν μεγαλύτερα μεγέθη PCBA και υψηλότερη παραγωγή καθαρισμού.
3.Το πιο επιστημονικό σχεδιασμό φουσκάλων ((πατέντα):Αύξηση φουσκάλων από αριστερά προς τα δεξιά, Βελτίωση της αποτελεσματικότητας καθαρισμού, Διανομή φουσκάλων προς τα πάνω και προς τα κάτω, Απολύει πλήρως την τυφλή καθαρή περιοχή
4.Σχεδιασμός ρυθμιζόμενης πίεσης πύραυλου: Λύση του μικρού μεγέθους του PCBA στη διαδικασία καθαρισμού με ψεκασμό υπό σύγκρουση υψηλής πίεσης, πρόβλημα ψεκασμού
Με τυποποιημένο σύστημα θέρμανσης με διαλύτες: Μεγάλη βελτίωση της απόδοσης καθαρισμού.
5.Συμπληκτική οθόνη διεπαφής: Σύμφωνα με διαφορετικό μοντέλο PCBA που ορίζεται με διαφορετικές παραμέτρους διαδικασίας, η γρήγορη επεξεργασία και ποικιλία διαφορετικών παραμέτρων διαδικασίας μπορούν να αποθηκευτούν στο πρόγραμμα, συμπεριλαμβανομένων,θερμοκρασία διαλύτη, χρόνος καθαρισμού, χρόνος/χρόνος ξεπλύματος, θερμοκρασία ξεπλύματος, χρόνος ξήρανσης, θερμοκρασία ξήρανσης, παραμέτρους παρακολούθησης της αγωγιμότητας κλπ.Μπορείτε να ορίσετε εξουσία διαχείρισης κωδικού πρόσβασης.
6.Υψηλά πρότυπα καθαριότητας: Η ιονική ρύπανση είναι πλήρως σύμφωνη με το πρότυπο 610D IPC - κατηγορίας I (λιγότερο από 1,5 μg/cm2)
7.Κατάλληλη λειτουργία προσθήκης υγρού: Μπορεί να συνδεθεί χειροκίνητα, μπορεί επίσης να ρυθμιστεί σύμφωνα με την αναλογία (5% ~ 25%) αυτόματη αναλογία DI νερού και χημικού υγρού.
8Συνολικό σύστημα καθαρισμού: ανάλογα με την επιφάνεια του προϊόντος υπολειμματική οργανική ύλη, ανόργανη ύλη ενδελεχώς αποτελεσματικό καθαρισμό
Τρόπος αυτόματου καθαρισμού: σε καθαρή εσωτερική επιφάνεια όλη η διαδικασία καθαρισμού, ξεπλύματος και ξήρανσης, μικρού μεγέθους, συμπαγής δομής
Τεχνικές παραμέτρους:
περιεχόμενο | Παράμετρος |

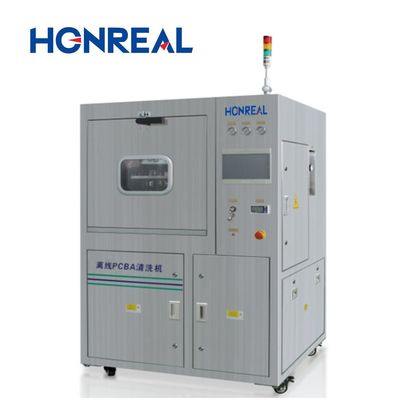

Αριθμός μοντέλου | HR-Q6 |
Μέγεθος καθαρής περιοχής | L610*W560*H160mm 2στρώματα |
Δυνατότητα δεξαμενής συγκέντρωσης | 30 λίτρα |
Δυνατότητα δεξαμενής αραίωσης | 70 λίτρα |
Δυνατότητα δεξαμενής ψεκασμού | 17-23L |
Δύναμη θερμαντήρα ψεκαστήρα | 6KW |
Χρόνος καθαρισμού | 0~ 99 λεπτά (προσαρμόσιμο) |
Θέρμανση καθαρισμού (πλύσιμο) | Θερμοκρασία δωματίου ~ 75°C (προσαρμόσιμη) |
Χρόνος ξεπλύματος | 1 λεπτό/χρόνος ((1-59 φορές/προσαρμόσιμο) |
Θερμοκρασία ξεπλύματος (ΔΙ νερό) | Θερμοκρασία δωματίου ~ 75 °C (προσαρμόσιμη) |
Χρόνος ξήρανσης | 0~99 λεπτά/ (προσαρμόσιμο) |
Πεδίο παρακολούθησης της αντοχής | 0~18M |
Δύναμη θερμαντήρα δεξαμενής διαλύτη | 9KW |
Θέρμανση ξήρανσης | Θερμοκρασία δωματίου ~ 99 °C/ (προσαρμόσιμη) |
Δύναμη θερμαντήρα ξήρανσης/KW | 6KW |
Πίεση ένεσης | 30 PSI- 90 PSI (προσαρμόσιμο) |
Χημικό φίλτρο |
0.22μm (σωματίδια φίλτρου: πάστα συγκόλλησης, ρουζίνα, ρύπανσης) |
ΔΙ φίλτρο νερού | 1 ίντσες σύνδεση τύπου γρήγορης διασύνδεσης |
Λιμάνι χημικής έκθεσης | 1 ίντσες σύνδεση τύπου γρήγορης διασύνδεσης |
Δοκιμαστή πίεσης σε πραγματικό χρόνο | 3 PCS (πυροβόλο/νερό DI/απορρίμματα) |
Οριζόντια αντλία ψεκασμού | 5.5KW |
Μέγεθος της πύλης εξάτμισης | Φ100 ((W) * 30mm ((H) |
Πηγή ενέργειας·αέρας | Δυνατότητα εκπομπής |
Καθαρό βάρος | 400 κιλά |
Διάσταση | Δοκιμαστικό σύστημα |
Η εταιρεία Shenzhen Honreal Technology Co., Ltd.είναι μια εθνική επιχείρηση υψηλής τεχνολογίας, ειδικευμένη στην έρευνα και ανάπτυξη εξοπλισμού SMT, στην παραγωγή, στις πωλήσεις.Το εγγεγραμμένο κεφάλαιο της εταιρείας είναι 5 εκατ.Από την ίδρυση της εταιρείας, η Honreal επιμένει στην ανάπτυξη της τεχνολογίας ως πυρήνα, την ποιότητα ως επιβίωσή της, την ανεξάρτητη έρευνα και ανάπτυξη και τη συνεχή καινοτομία.Μετά από συνεχείς προσπάθειες, έχει ένα αριθμό ευρεσιτεχνιών υψηλής τεχνολογίας.
Ε1: Ποιο είναι το χρόνο κύκλου τουHR-Q6Μηχανή καθαρισμού παρτίδας;
Α1: Συνολικά 30~45 λεπτά. Πλύσιμο 10 λεπτά + ξεβράζοντας 10 λεπτά + ξήρανση 10~25 λεπτά.
Ε2: Σε τι υγρό μπορεί να χρησιμοποιηθείHR-Q6Για να καθαρίσεις το PCBA;
Α2: Πλύσιμο υγρού καθαρισμού PCBA με βάση το νερό, πλύσιμο με νερό DI.
Ε3: Έχω πολλά pcbas μπορείHR-Q6καθαρό σε έναν κύκλο;
Α3: L200 * W100mm μέγεθος PCBA για παράδειγμα, μπορεί να καθαρίσει 30 ~ 40pcs.
Ε4: Πρέπει τα PCBA να ψήνουν μετά την πλύση, το ξεράσιμο και την ξήρανση στο μηχάνημα;
Α4: Βεβαίως, τα PCBA μετά το καθαρισμό πρέπει να τοποθετηθούν σε ηλεκτρικό φούρνο και να ψηθούν για 2 ώρες στους 100~110°C ή 4 ώρες στους 80~90°C για να στεγνώσει πλήρως το PCBA.
Σύγκριση εικόνων πριν καθαριστεί και μετά το καθαρισμό:
