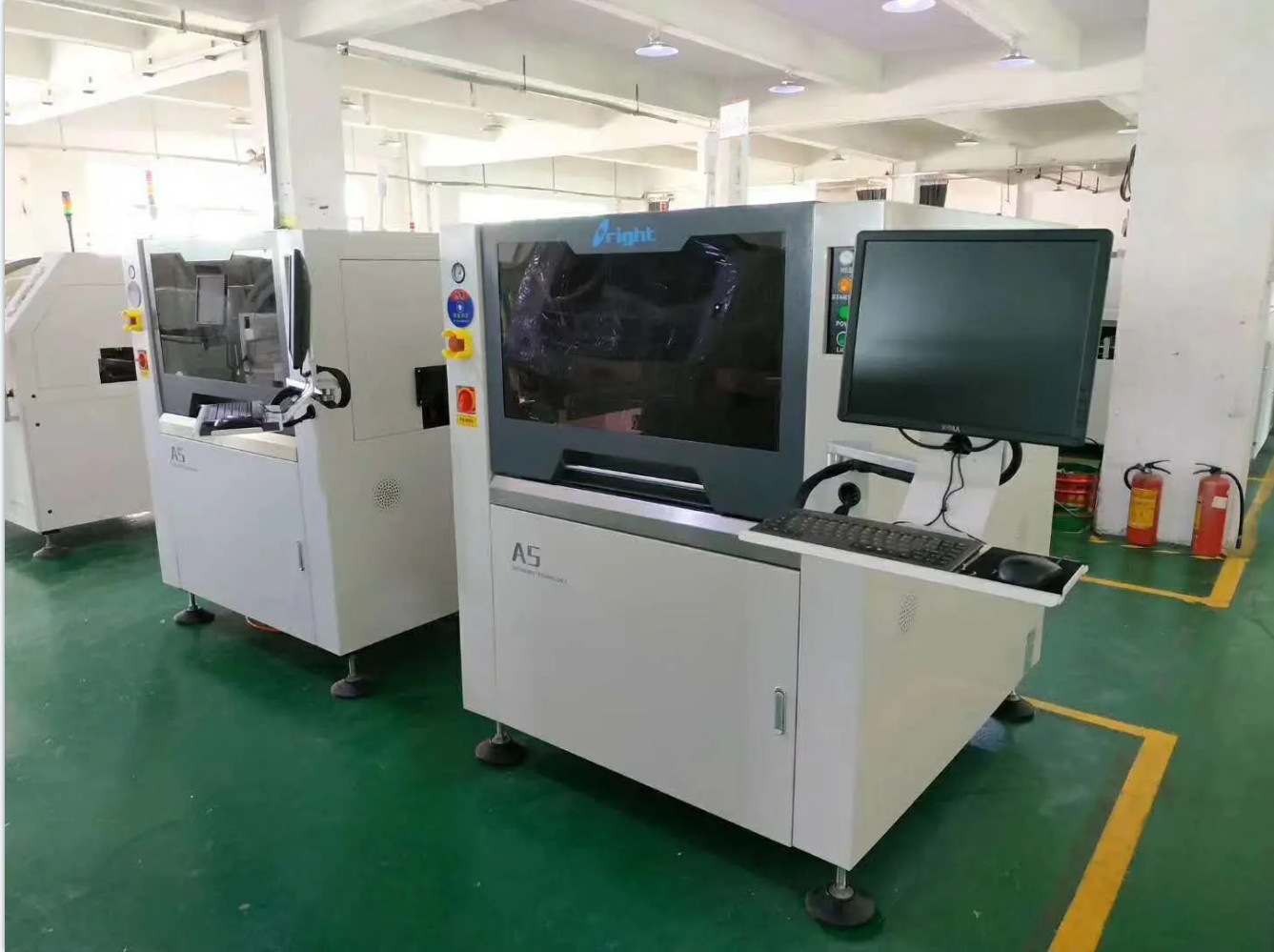

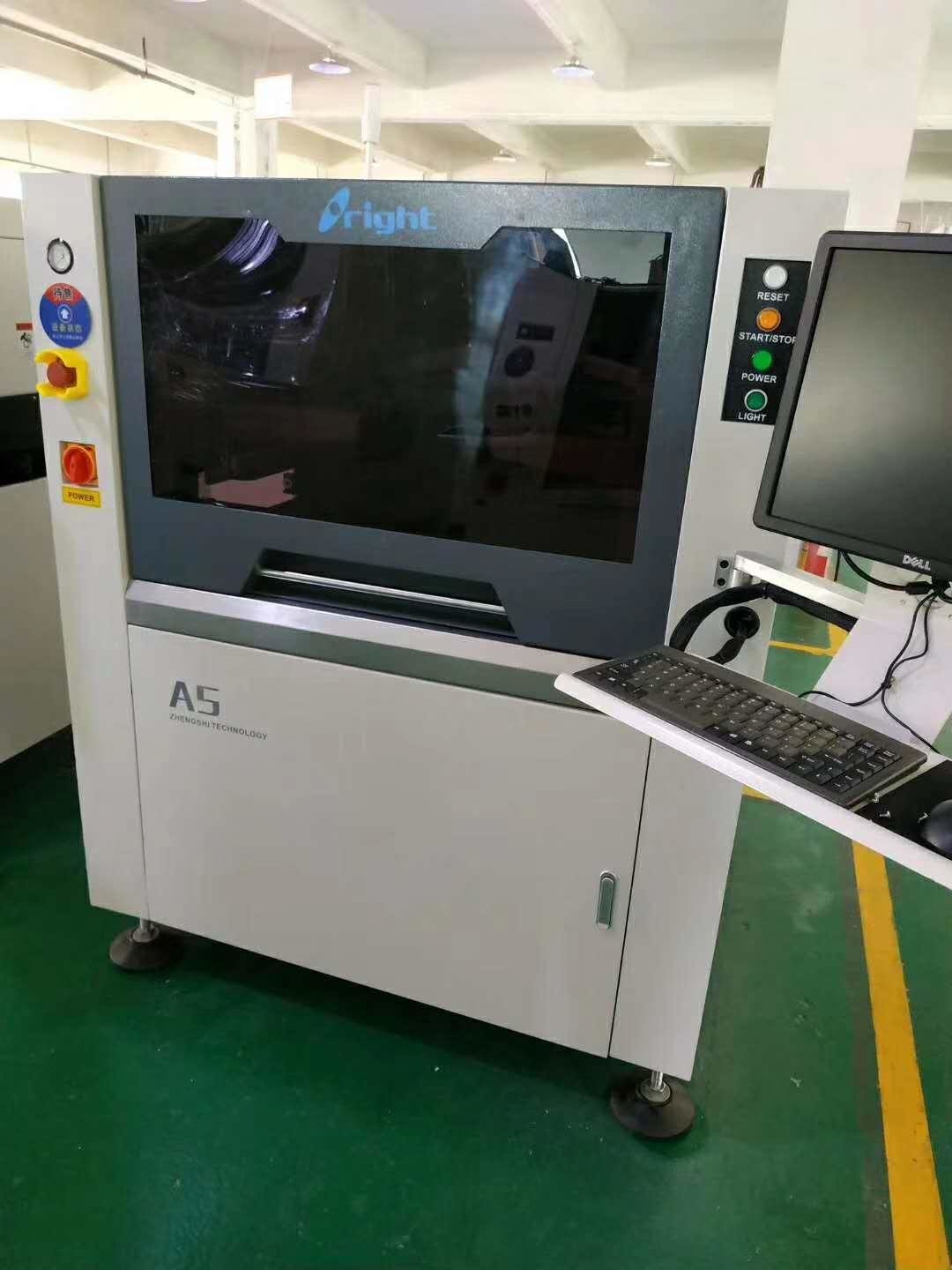

Πλήρως αυτόματος εκτυπωτής με στίχους PCB αυτόματη μηχανή εκτύπωσης με στίχους Α5
Περιγραφή του προϊόντος:
Ανθρωπισμένος σχεδιασμός·
Ευρύ φάσμα εφαρμογών, μεγάλη ευελιξία.
σύστημα αυτόματου καθαρισμού με μοναδικό τύπο ψεκασμού·
Υψηλής απόδοσης και εξοικονόμησης ενέργειας δομή εξοικονόμησης χαρτιού σκουπιδιών·
μοναδικό σύστημα επεξεργασίας εικόνας·
Τρόπος παραγωγής ευφυούς εκτύπωσης·
Περιοχή εκτύπωσης: 400*340mm/510*340mm.
υιοθέτηση της διεθνούς κοινής πλατφόρμας σύνδεσης UVW σε τρεις άξονες·
Μέγεθος μηχανής: 1220X1355X1500mm.
Επιλογές μηχανών: λειτουργία αυτόματης προσθήκης κασσίτερου, λειτουργία ανίχνευσης αυτόματης επένδυσης προτύπων, λειτουργία αυτόματης διανομής, λειτουργία ανατροφοδότησης πίεσης από σφουγγαρίστρα.
Αυτοματοποιημένη λειτουργία MSE/SPI σε γραμμή Αυτοματοποιημένη λειτουργία ελέγχου θερμοκρασίας και υγρασίας.
Παράμετρος εξοπλισμού:
|
SΚρέιν Φρέμες: |
370*370mm~737*737mm |
|
Σκεφτότητα: |
25 ~ 40 mm |
|
Μέγεθος PCB ((min~max) |
50*50~400*340mm |
|
Μοντέλο |
0.4~6mm |
|
Πίνακας διαμόρφωσης PCB |
< 1% |
|
Υψόμετρο μεταφοράς |
900±40 mm |
|
Κατεύθυνση μεταφοράς |
Αριστερά προς δεξιά ή δεξιά προς αριστερά |
|
Ταχύτητα μεταφοράς |
Μαξ 1500 mm/s Προγραμματισμό |
|
Κεφαλή εκτύπωσης |
Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης |
|
Ταχύτητα σφουγγαρίσματος |
6~200 mm/sec |
|
Γωνία σφουγγαρισμού |
60°/55°/45° |
|
Τύπος σφουγγαριού |
Ατσάλι από ανοξείδωτο χάλυβα |
|
Στένσελ Διαχωρισμός |
0.1~20mm/sec Προγραμματίζεται |
|
Σύστημα καθαρισμού |
Σημεία 1 και 2 του παρόντος παραρτήματος |
|
Περιοχές προσαρμογής πίνακα |
Χ: ± 10 mm Υ: ± 10 mm |
|
Επικαιροποιημένο σύστημα |
8*6mm |
|
Επιθεώρηση πάστες συγκόλλησης |
Πρότυπο 2D επιθεώρησης |
|
Επαναλαμβάνεται ακρίβεια θέσης |
±0,025 mm |
|
Χρόνος κύκλου |
< 7s (εκτός από την εκτύπωση και τον καθαρισμό) |
|
Αλλαγή προϊόντος |
< 5 λεπτά |
|
Απαιτείται αέρας |
4.5~6kg/cm2 |
|
Βάρος της μηχανής |
Περίπου 1000 κιλά |
|
Μέγεθος μηχανής |
1220*1355*1500 |
Παγκόσμια Υπηρεσία
Για την εγκατάσταση εργοστασίου SMT, μπορούμε να κάνουμε για εσάς:
1Σας παρέχουμε πλήρη λύση SMT
2Παρέχουμε βασική τεχνολογία με τον εξοπλισμό μας.
3Παρέχουμε την πιο επαγγελματική τεχνική υπηρεσία.
4Έχουμε πλούσια εμπειρία στην εγκατάσταση εργοστασίου SMT.
5Μπορούμε να λύσουμε κάθε ερώτηση σχετικά με την SMT.
