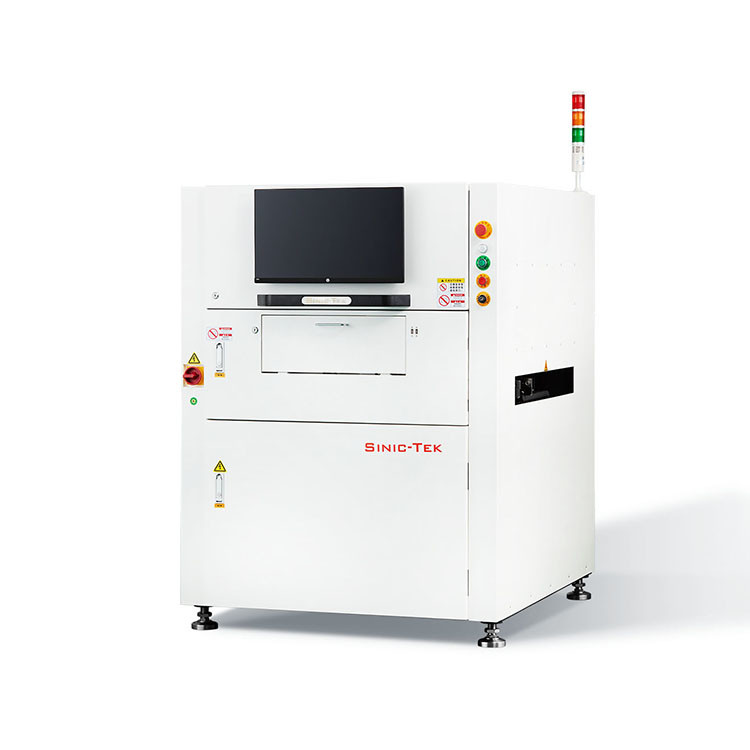

Ηλεκτρονική μηχανή 3D SPI SMT υψηλής ταχύτητας SMD εξοπλισμός επιθεώρησης πάστας συγκόλλησης A630

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΕΣ:

Αρχή επιθεώρησης: Τεχνικές μέτρησης διαμόρφωσης διαγράμματος φάσης (PSLM PMP)

Τύπος επιθεώρησης: όγκος, έκταση, ύψος, μετατόπιση XY, σχήμα κλπ.

Τύποι ελαττωμάτων: μετατόπιση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, μετατόπιση, παραμόρφωση κλπ.

Μικρότερο μέγεθος εξαρτήματος: 01005.

Ακριβότητα: XY=10 μμ, ύψος = 0,37 μμ.

Επαναληπτότητα: ύψος:≤1μ (4 Sigma); όγκος/εκτάριο:<1% ((4 Sigma).

Μέγιστο μέγεθος PCB φορτίου ((X*Y): 630x686mm.

Ταχύτητα επιθεώρησης: 0,42 SEC/FOV.

Χρόνος ανίχνευσης: 0,3 δευτερόλεπτα ανά κομμάτι.

Μέγιστο ύψος ανίχνευσης:±450um(±1200umΕπιλογή).

Η τεχνολογία RGB Tune είναι κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας.

Τεχνολογία D-lighting.

Λειτουργία γραμμικού κώδικα με ιχνηλασιμότητα.

Λειτουργία μεταφοράς κακών σημάτων στους επιβαίνοντες.

Πρόσβαση στις λειτουργίες του συστήματος IMS.

Υποστήριξη λειτουργικού συστήματος: Windows 10 Professional (64 bit).

Πέντε λεπτά προγραμματισμού, ένα κλικ λειτουργία.

Έλεγχος διαδικασιών SPC.

Βασική τεχνολογία και χαρακτηριστικά

1.ΠΡΟΓΡΑΜΜΑΤΙΚΗ ΣΤΡΟΚΤΟΡΙΚΗ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ

Η τεχνολογία προφίλ διαμόρφωσης φάσης (PMP) χρησιμοποιείται για την επίτευξη τρισδιάστατης μέτρησης της τυπωμένης πάστες συγκόλλησης.που μπορεί να βελτιώσει σημαντικά την ακρίβεια της μέτρησης, εξασφαλίζοντας παράλληλα επιθεώρηση υψηλής ταχύτητας.

2.Ενεργητική RGB 2D ΠΡΟΣΤΗΜΑΣ ΦΩΣΗΣ, 2D ΠΡΟΣΤΗΜΑΣ ΦΩΣΗΣ

Η πατενταρισμένη λειτουργία RGB Tune λαμβάνει εικόνες κόκκινου, πράσινου και μπλε και με μοναδικό αλγόριθμο φίλτρου, για να λύσει την ανίχνευση γέφυρας συγκόλλησης ψευδούς συναγερμού και το σχετικό ζήτημα αβεβαιότητας επιφάνειας μηδενικού.παρέχουν τις 2D/3D μετρήσεις και την εικόνα της εκτυπωμένης πάστες συγκόλλησης. η λειτουργία με 2D πηγές φωτισμού αποφεύγει προβλήματα που προκαλούνται από τη γωνία της κόκκινης διαστρέβλωσης χρώματος RGB στην συγκόλληση· η ρύθμιση RGB σε διαφορετικά χρώματα PCB είναι πιο ευέλικτη·Εκπληρώστε μια ποικιλία δοκιμών της διαδικασίας χορήγησης · να βελτιώσει σημαντικά την ακρίβεια του εξοπλισμού (ύψος, όγκος, έκταση) και την ευελιξία του.

3.Υψηλή ανάλυση και υψηλή ταχύτητα εικόνας μονάδα επεξεργασίας

Παρέχει ποικιλία ακρίβειας ανίχνευσης 2,8μm,4.5μm, 5μm, 7μm, 8μm, 10μm, 12μm, 15μm, 18μm, 20μm κ.λπ. Ακολουθεί τις απαιτήσεις του πελάτη για ποικιλία προϊόντων και ταχύτητα ανίχνευσης.

4Δυναμική αντιστάθμιση άξονα Ζ + στατική αντιστάθμιση τηλεκεντρικών φακών

Λύνει το πρόβλημα του συνηθισμένου φακού, της σφραγίσματος και της παραμόρφωσης χρησιμοποιώντας ένα ακριβό τηλεκεντρικό φακό και έναν ειδικό αλγόριθμο δοκιμής λογισμικού.η οποία βελτιώνει σημαντικά την ακρίβεια της επιθεώρησης και την ικανότητα επιθεώρησηςΕπιτυγχάνει την κορυφαία στατική αντιστάθμιση της βιομηχανίας για την παραμόρφωση FPC.

5- ΜΙΝΟΤΕΣ Προγραμματισμός και ΜΙΑ ΠΡΕΣΣΕΙΑ

Οι μηχανικοί με οποιοδήποτε επίπεδο εμπειρίας μπορούν να προγραμματίσουν ανεξάρτητα το σύστημα γρήγορα και με ακρίβεια μέσω του Gerber που εισάγει λογισμικό και την φιλική διεπαφή προγραμματισμού.Η λειτουργία με ένα κουμπί από τον χειριστή έχει σχεδιαστεί επίσης μειώνει σημαντικά τις απαιτήσεις για την εκπαίδευση.

6.ΑΝΑΛΗΣΗ ΔΥΝΑΦΑΣΤΗΣ ΠΡΟΣΟΣΗΣ (ΣΠΠ)

Πλήρης ποικιλία εργαλείων SPC, είναι διαθέσιμα για τους χρήστες σε μια ματιά.
