Κύρια περιγραφή:
- Κλειστό σωλήνα από την Χαμαμάτσου της Ιαπωνίας.
- Εισαγόμενος ανιχνευτής από την Κορέα Rayence.
- Μικροεστίαση
- Μέγεθος κηλίδας μειωμένο σε 5 μm
- Ανιχνευτές εικόνας ψηφιακής επίπεδης οθόνης CMOS υψηλής ανάλυσης 5′′ x 5′′ ή 4′′ x 3′′ και υπερανάλυσης
- 60° κλίση για οπτική γωνία σχήματος
- 22" x 18" στάδιο επιθεώρησης με περιστροφή 350°
- Η χρωματική χαρτογράφηση με το παράθυρο μεγέθυνσης παρέχει εύκολη τοποθέτηση και αναγνώριση σφαλμάτων
- Κίνηση στον άξονα Z του σωλήνα ακτίνων Χ και του ανιχνευτή
- Ελεγχόμενες από υπολογιστή ρυθμίσεις kV και mA
- Ελεγχόμενη από υπολογιστή μεταβλητή ταχύτητα X-Y στάδιο (και περιστροφή)
- Απλό σημείο και κάντε κλικ, το διαισθητικό GUI παρέχει πρόσβαση για τη δημιουργία προηγμένων ρουτίνας επιθεώρησης
- Όλα τα εργαλεία σ/χ, όπως (αλλά όχι μόνο)
- BGA Ανίχνευση κενού και αυτόματοι υπολογισμοί
- Έλεγχος ακτινογραφίας FPC κινητών καλωδίων Flex
- Ελέγχος με ακτίνες Χ της τοποθέτησης SMT και των PCB
- Εύκολη εγγραφή μακροεντολών για διαισθητικό προγραμματισμό βημάτων και επαναλήψεων
- Διαφορετικά εργαλεία μέτρησης για την ΤΑ, την ακτίνα, την έκταση, την περίμετρο κλπ.
- Βιομηχανικός υπολογιστής με Windows 7, 24 ′′ LCD επίπεδη οθόνη

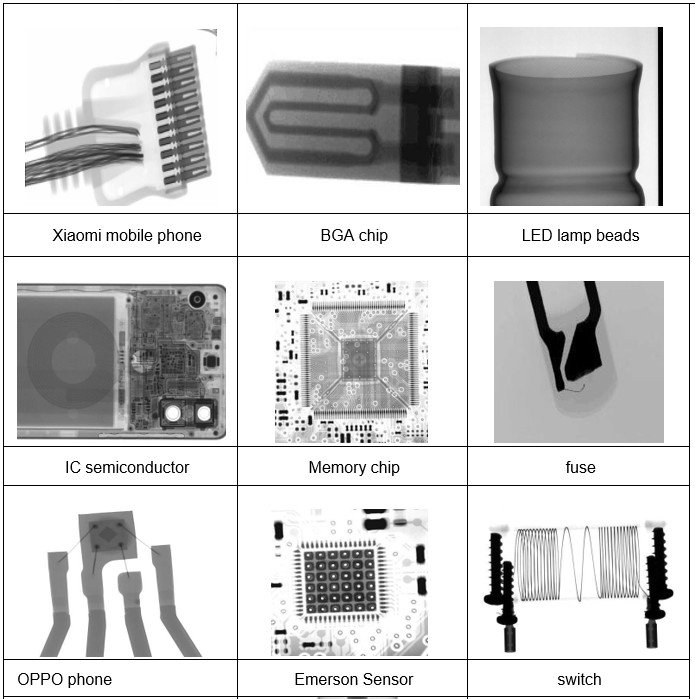

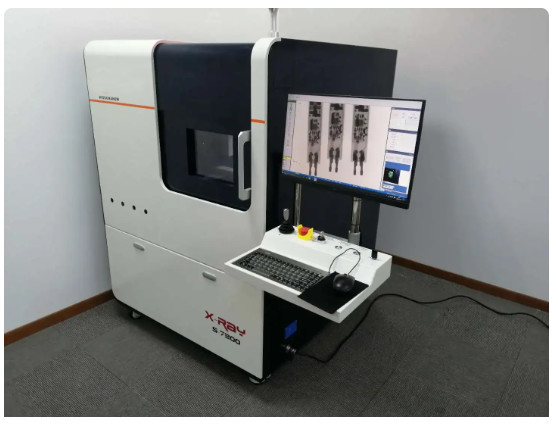

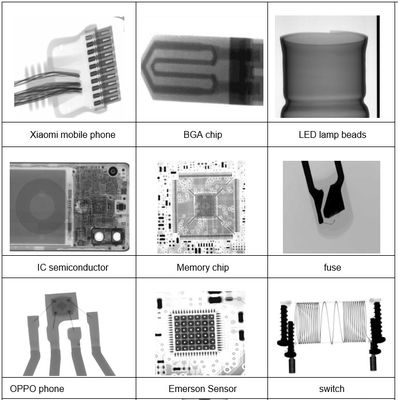

S7200 Μηχανή ακτινογραφίας IC IGBT για επιθεώρηση συγκόλλησης συγκόλλησης
BGA Σφαιρίδιο ζύμωσης με φούσκα
Ελέγχος των τσιπ IC στο εσωτερικό του καλωδίου συνδέσμου
Επιθεώρηση συγκόλλησης κινητών καλωδίων PCB FPC
Ελέγξτε τα κενά κάτω από την άρθρωση
PCBA BGA/IC LED Αλιμινένιο χύτευση με έλαση Επιθεώρηση συνδέσμων μπαταρίας
Παράμετροι εξοπλισμού
| Κατανομή |
Άρθρο |
Τύπος |
Παράμετροι και λειτουργίες |
|
Διαμόρφωση υλικού
|
Πηγή ακτίνων Χ
|
Τύπος μάρκας
|
Χαμαμάτσου, Χαμαμάτσου, Ιαπωνία, Κλειστή ακτινογραφία μικροεστίασης
Πηγή
|
| Τρόπος τάσης |
90kv, 10-200uA |
| Μέγεθος εστίασης |
5 μm |
| Μαξί ισχύς |
8W |
|
Μονάδα απεικόνισης
|
Τύπος μάρκας |
ΙΡΑΙ, Αμορφικό Σίλικον Σπίτι
Ανιχνευτής οθόνης
|
| Περιοχή απεικόνισης |
130 χιλιοστά × 130 χιλιοστά |
|
Φωτοευαίσθητη μονάδα
Μέγεθος
|
85 μm |
| Πιξέλες |
1536×1536 |
| Απόφαση |
5.8Lp/mm |
|
Γωνία κλίσης
|
Στροφή θέασης 0-90° (45° αριστερά και δεξιά) |
| Ποσοστό καρέ εικόνας |
20fps |
| Αναλογία μεγέθυνσης |
Γεωμετρική μεγέθυνση 150
φορές
|
|
Υπολογιστής
|
Ετικέτα υποδοχής |
Βιομηχανικός υπολογιστής Advantech |
|
Βιομηχανικός υπολογιστής
Διαμόρφωση
|
CPU:I5 6500 RAM:8G, HDD:1TB |
| Παρακολούθηση |
24 ιντσών οθόνη LCD FHD |
|
Πλατφόρμα φόρτωσης
|
Περιοχή φόρτωσης |
520 mm × 520 mm |
| Μέγιστη περιοχή επιθεώρησης |
520 mm × 520 mm |
|
Ταξιδιωτική κίνηση (άξονας Z)
|
Πίνακας ανίχνευσης Z1=300mm, πηγή ακτίνων Χ Z2=300mm |
| Ταξίδι κίνησης (άξονας Χ) |
Ο άξονας Χ=510mm, ο άξονας Y=405mm |
| Μέγιστο βάρος δείγματος |
10 κιλά |
| Μέθοδος ελέγχου κίνησης |
Τρι-συνδυασμός Joystick, Mouse και Keyboard |
| Σύστημα πλοήγησης |
Διαμόρφωση |
Hikvision υψηλής ευκρίνειας
Κάμερα
|
|
Σύστημα λογισμικού
|
Εισαγωγή λογισμικού
|
Πνευματική ιδιοκτησία
|
Αναπτύχθηκε ανεξάρτητα με ιδιοκτησιακό λογισμικό πνευματικής ιδιοκτησίας. |
| |
|
Λειτουργίες λογισμικού
|
Αυτόματη ρύθμιση εικόνας
|
Καταγραφή συντεταγμένων θέσης και πληροφοριών παραμέτρων των χαρακτηριστικών σημείων
|
| Λειτουργία αυτόματης πλοήγησης |
Ελαφρύνει την ταχεία μετακίνηση στα σημεία ελέγχου |
|
Ειδικότητα υπολογισμού
|
Μετρητές φυσαλίδων σε ηλεκτρονικά/ημιαγωγικά προϊόντα |
|
Πρότυπο αλγόριθμου
|
Προσαρμόσιμη ανίχνευση
μοντέλα αλγόριθμων που βασίζονται σε απαιτήσεις
|
| Λειτουργία επεξεργασίας τοποθεσίας |
Εύκολη ανίχνευση θέσης σε πολλά σημεία |
|
Παράμετροι μηχανής
|
Βάρος |
περίπου 1250 κιλά. |
| Ηλεκτρική τροφοδοσία |
220V/50Hz |
| Μαξί ισχύς |
2.0KW |
| Μέγεθος εξοπλισμού |
1300mm(L) * 1320mm(W) *
1800 mm ((H)
|
| Δόση διαρροής ακτινοβολίας |
< 1μSv/h |
|
Ασφάλεια ακτίνων Χ
|
1Δόση διαρροής ακτινοβολίας: <
1 μSv/ώρα.
|
|
2Το προστατευτικό υλικό του περιβλήματος αποτελείται από δομή από χάλυβα-λύβου-χάλυβα και το παράθυρο της μπροστινής πόρτας χρησιμοποιεί
Κύπελλο με μόλυβδο για προστασία από ακτινοβολία.
|
|
3.Το χαρακτηριστικό κλειδώματος ασφαλείας: οι διακόπτες ορίου είναι εγκατεστημένοι σε όλες τις θέσεις των θυρών.
Δύναμη.
|
|
4.Χρησιμοποιήστε φώτα ενδείξεων κατάστασης για να υποδείξετε την λειτουργική κατάσταση του ακτινοβολισμού
Η πηγή.
|
|
5Ο εξοπλισμός έχει λάβει την άδεια "Απαλλαγή για ραδιενεργά ισότοπα και ακτινοβολία".
Συσκευές".
|
