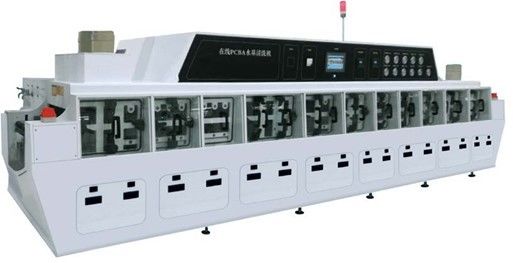

Ηλεκτρονικό χειρισμό με οθόνη αφής Ρίξεμα PCBA καθαριστική μηχανή L5860mm

1Γενική εισαγωγή

Η ηλεκτρονική μηχανή καθαρισμού HR-5800 PCBA χωρίζεται σε τρεις διαδικασίες: τμήμα χημικού καθαρισμού, τμήμα ξεπλύματος με καθαρό νερό και τμήμα στεγνώσεως με θερμό αέρα,Το σκυρόδεμα μπορεί να υποδιαιρεθεί σε απομόνωση του περιβάλλοντος ή χημικό προκαθαρισμό., χημικός καθαρισμός εκ των προτέρων (συμπεριλαμβανομένων του τμήματος 1 και του τμήματος 2), ατμοσφαιρική απομόνωση 1, DI ρύπανση από πλύση, ατμοσφαιρική απομόνωση 2, πλύση DI 1, πλύση DI 2, τελικό πλύση DI,ο άνεμος που στεγνώνει τον αέρα κόβοντας 1, ξήρανση με θερμό αέρα, ο άνεμος ξήρανσης με αέρα κόψιμο 2, εκφόρτωση.

2.Πρόοδος καθαρισμού
1.Μονάδα χημικού καθαρισμού
1.1.Χημικό τμήμα προκαθαρισμού ή απομόνωσης
Συμπλέξτε νερό DI ή καθαριστικό στο προϊόν για προκαταρκτικό καθαρισμό με ψεκασμό, αφού καθαριστεί το νερό ή η διάλυση επιστρέφει στην δεξαμενή χημικών ουσιών ή απευθείας απορρίπτεται.
Χρησιμοποιείται σύστημα φιλτραρίσματος για την αποφυγή της μεγάλης ροής ρύπων στην δεξαμενή νερού για να μπλοκάρει την αντλία.
1.2Καθαρισμός χημικού κύκλου
Καθαρίστε και τις δύο πλευρές του PCBA αντλώντας νερό από την δεξαμενή διαλύτη και, στη συνέχεια, επιστρέψτε το νερό στην δεξαμενή διαλύτη ή εκλύστε το απευθείας.Το χημικό καθαρισμό διαιρείται επίσης σε χημικό καθαρισμό 1 και χημικό καθαρισμό 2.
Ο ρόλος: χημική αποσύνθεση, εσωτερική τάση ροής αποσύνθεσης και διαχωρισμός της ροής από την επιφάνεια του PCBA με ψεκασμό πίεσης νερού.
1.3.κατακόμωση αέρα απομόνωση
Καθαρίστε και κόψτε με αέρα την επιφάνεια της πλακέτας PCBA με το νουζέλιο και το μαχαίρι ανάμειξης αέρα για να διασφαλίσετε ότι η πλακέτα PCBA δεν μεταφέρει νερό και διαλύτη στην επόμενη δεξαμενή πλύσης.
Ο ρόλος του: να εμποδίζει τη δεξαμενή νερού DI να μολύνει τη δεξαμενή πλύσης.
2.Μονάδα πλύσης DI
2.1ΔΙ προπλύσιμο ((πλύσιμο ανακύκλωσης)
Συνδέστε το νερό DI στο προϊόν για προκαταρκτικό καθαρισμό με ψεκασμό και το νερό θα επιστρέψει στην δεξαμενή DI προ-πλύσης μετά τον καθαρισμό.
Χρήσιμο: απομακρύνετε τα υπολείμματα του καθαριστικού στην επιφάνεια του πίνακα για να μειωθεί το καθαριστικό στο τμήμα πλύσης DI και να μολυνθεί η δεξαμενή νερού DI.
2.2Απομόνωση από την αιολική κόψη
Η επιφάνεια της πλακέτας PCBA κόβεται με ένα μαχαίρι αέρα για να αφαιρεθεί το μεγαλύτερο μέρος των υπολειμμάτων νερού από την επιφάνεια και να εξασφαλιστεί ότι δεν μεταφέρεται νερό DI στην επιφάνεια της πλακέτας PCBA στο τμήμα ξήρανσης.
2.3.ΔΙ πλύσιμο με κύκλο νερού
Καθαρίστε και τις δύο πλευρές του PCBA αντλώντας νερό από την δεξαμενή DI και το νερό θα επιστρέψει στην δεξαμενή DI μετά τον καθαρισμό.Η πλύση του κύκλου νερού DI χωρίζεται σε δύο τμήματα: πλύση 1 και πλύση 2,κάθε μία με δεξαμενή νερού.
Ο ρόλος: απομάκρυνση της ροής ή των χημικών υπολειμμάτων με πίεση νερού ψεκασμού.
2.4Τελικό ξεπλύσιμο
Η γεννήτρια DI τροφοδοτεί απευθείας το νερό DI σε αυτό το τμήμα για τον τελικό ξεβράζωση, μετά τον οποίο το νερό απευθείας απορρίπτεται ή ρέει στην δεξαμενή DI.
Χρήσιμο: να διασφαλίζεται ότι το μέσο καθαρισμού πληροί τα πρότυπα.
3Τελική κόψιμο αέρα απομόνωση και ξήρανση
Η επιφάνεια της πλακέτας PCBA κόβεται με ένα μαχαίρι αέρα για να αφαιρεθεί το μεγαλύτερο μέρος των υπολειμμάτων νερού από την επιφάνεια και να εξασφαλιστεί ότι δεν μεταφέρεται νερό DI στην επιφάνεια της πλακέτας PCBA στο τμήμα ξήρανσης.
Ο ρόλος: να εμποδίζει το νερό DI να εισέρχεται στο τμήμα ξήρανσης με θερμό αέρα, ώστε να μην επηρεάζεται το αποτέλεσμα ξήρανσης με αέρα.
3.1.Τελική απομόνωση από τον άνεμο (απόψυξη με κρύο αέρα).
3.2- Ξήρανση με θερμό αέρα.
3.3.Κρύο αέρα στεγνώσει.

3ΤΕΧΝΙΚΕΣ ΠΑΡΑΡΑΜΕΤΡΕΣ

Διασύνδεση οθόνης αφήςΗλεκτρικό κουτί ελέγχου (Omron PLC)

          Φωτοηλεκτρικός αισθητήρας από ανοξείδωτο χάλυβα

             Σφουγγάρι ψεκασμού και φίλτρο σωλήνα
