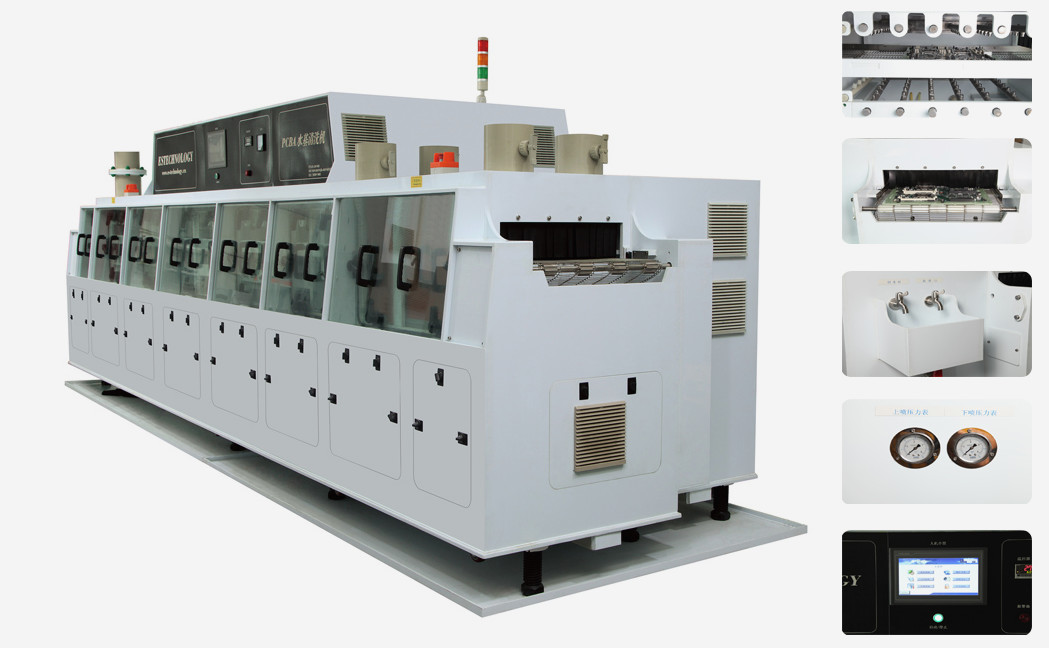

Τμήμα Χημικού Καθαρισμού SMT Εξοπλισμός Καθαρισμού Ανθεκτικό στη διάβρωση υλικό PP

1Πλήρης περιγραφή μηχανής:

• Ολόκληρη η μηχανή είναι κατασκευασμένη από πλάκα PP εισαγόμενη από την Ταϊβάν, με όμορφη εμφάνιση.
• Με βάση τα καλά χημικά χαρακτηριστικά της πλακέτας PP, η μηχανή μπορεί να προσαρμοστεί σε αλκαλικό καθαριστικό και οξύ καθαριστικό και δεν υπάρχει όριο για το ποιο καθαριστικό να χρησιμοποιηθεί.Η αντοχή σε οξέα και αλκαλικά είναι πολύ καλύτερη από την μηχανή καθαρισμού από συνηθισμένο ανοξείδωτο χάλυβα.
• Με βάση την καλή αντοχή στην οξείδωση του υλικού PP, η εμφάνιση και το εσωτερικό της μηχανής παραμένουν καινούργια ακόμη και μετά από χρόνια χρήσης.
• Όλες οι πλάκες PP επεξεργάζονται από CNC.
• Ο πυθμένας όλων των δεξαμενών είναι συγκολλημένος με τρία στρώματα ενισχύσεων για να διασφαλιστεί ότι δεν υπάρχει διαρροή.
• Το υπόστρωμα του πλαισίου είναι ένα παχύ χάλυβα πλαίσιο, τυλιγμένο σε πλάκα PP. Ενώ το υλικό PP εξασφαλίζει χημικές ιδιότητες, το υποστρώμα χάλυβα εξασφαλίζει τη δύναμη του μηχανήματος.
• Προσαρμοσμένο 316 ανοξείδωτο χάλυβα ανεμιστήρα σχήμα ακροφύσιο
• Σύστημα ανάκτησης συμπυκνωμένου σε χημικό τμήμα (προαιρετικό)

2.Πρόοδος καθαρισμού
1.Μονάδα χημικού καθαρισμού
1.1.Χημικό τμήμα προκαθαρισμού ή απομόνωσης
Συμπλέξτε νερό DI ή καθαριστικό στο προϊόν για προκαταρκτικό καθαρισμό με ψεκασμό, αφού καθαριστεί το νερό ή η διάλυση επιστρέφει στην δεξαμενή χημικών ουσιών ή απευθείας απορρίπτεται.
Χρησιμοποιείται σύστημα φιλτραρίσματος για την αποφυγή της μεγάλης ροής ρύπων στην δεξαμενή νερού για να μπλοκάρει την αντλία.
1.2Καθαρισμός χημικού κύκλου
Καθαρίστε και τις δύο πλευρές του PCBA αντλώντας νερό από την δεξαμενή διαλύτη και, στη συνέχεια, επιστρέψτε το νερό στην δεξαμενή διαλύτη ή εκλύστε το απευθείας.Το χημικό καθαρισμό διαιρείται επίσης σε χημικό καθαρισμό 1 και χημικό καθαρισμό 2.
Ο ρόλος: χημική αποσύνθεση, εσωτερική τάση ροής αποσύνθεσης και διαχωρισμός της ροής από την επιφάνεια του PCBA με ψεκασμό πίεσης νερού.
1.3.κατακόμωση αέρα απομόνωση
Καθαρίστε και κόψτε με αέρα την επιφάνεια της πλακέτας PCBA με το νουζέλιο και το μαχαίρι ανάμειξης αέρα για να διασφαλίσετε ότι η πλακέτα PCBA δεν μεταφέρει νερό και διαλύτη στην επόμενη δεξαμενή πλύσης.
Ο ρόλος του: να εμποδίζει τη δεξαμενή νερού DI να μολύνει τη δεξαμενή πλύσης.
2.Μονάδα πλύσης DI
2.1ΔΙ προπλύσιμο ((πλύσιμο ανακύκλωσης)
Συνδέστε το νερό DI στο προϊόν για προκαταρκτικό καθαρισμό με ψεκασμό και το νερό θα επιστρέψει στην δεξαμενή DI προ-πλύσης μετά τον καθαρισμό.
Χρήσιμο: απομακρύνετε τα υπολείμματα του καθαριστικού στην επιφάνεια του πίνακα για να μειωθεί το καθαριστικό στο τμήμα πλύσης DI και να μολυνθεί η δεξαμενή νερού DI.
2.2Απομόνωση από την αιολική κόψη
Η επιφάνεια της πλακέτας PCBA κόβεται με ένα μαχαίρι αέρα για να αφαιρεθεί το μεγαλύτερο μέρος των υπολειμμάτων νερού από την επιφάνεια και να εξασφαλιστεί ότι δεν μεταφέρεται νερό DI στην επιφάνεια της πλακέτας PCBA στο τμήμα ξήρανσης.
2.3.ΔΙ πλύσιμο με κύκλο νερού
Καθαρίστε και τις δύο πλευρές του PCBA αντλώντας νερό από την δεξαμενή DI και το νερό θα επιστρέψει στην δεξαμενή DI μετά τον καθαρισμό.Η πλύση του κύκλου νερού DI χωρίζεται σε δύο τμήματα: πλύση 1 και πλύση 2,κάθε μία με δεξαμενή νερού.
Ο ρόλος: απομάκρυνση της ροής ή των χημικών υπολειμμάτων με πίεση νερού ψεκασμού.
2.4Τελικό ξεπλύσιμο
Η γεννήτρια DI τροφοδοτεί απευθείας το νερό DI σε αυτό το τμήμα για τον τελικό ξεβράζωση, μετά τον οποίο το νερό απευθείας απορρίπτεται ή ρέει στην δεξαμενή DI.
Χρήσιμο: να διασφαλίζεται ότι το μέσο καθαρισμού πληροί τα πρότυπα.
3Τελική κόψιμο αέρα απομόνωση και ξήρανση
Η επιφάνεια της πλακέτας PCBA κόβεται με ένα μαχαίρι αέρα για να αφαιρεθεί το μεγαλύτερο μέρος των υπολειμμάτων νερού από την επιφάνεια και να εξασφαλιστεί ότι δεν μεταφέρεται νερό DI στην επιφάνεια της πλακέτας PCBA στο τμήμα ξήρανσης.
Ο ρόλος: να εμποδίζει το νερό DI να εισέρχεται στο τμήμα ξήρανσης με θερμό αέρα, ώστε να μην επηρεάζεται το αποτέλεσμα ξήρανσης με αέρα.
3.1.Τελική απομόνωση από τον άνεμο (απόψυξη με κρύο αέρα).
3.2- Ξήρανση με θερμό αέρα.
3.3.Κρύο αέρα στεγνώσει.

3ΤΕΧΝΙΚΕΣ ΠΑΡΑΡΑΜΕΤΡΕΣ

4.Προϊόν χαρακτηριστικά

1Το κύριο Έλεγχος Πίνακα

• Δείχνει την πίεση καθαρισμού με χημικά, την πίεση ξεπλύματος, την πίεση νερού DI κλπ.
• Εξοπλισμένο με διάφορα όργανα, συμπεριλαμβανομένου του αμπερόμετρου, του μετρητή αντίστασης του αποιονισμένου νερού (επιλογή), του pH του αποιονισμένου νερού (επιλογή), κλπ.

Μετρητής πίεσης

2Σύστημα ελέγχου με οθόνη αφής

• Πλατφόρμα λειτουργίας με οθόνη αφής.
• Προστασία κωδικού πρόσβασης για τις παραμέτρους του συστήματος.
• Απλή λειτουργία φιλικής διεπαφής ανθρώπου - μηχανής.
• Σύστημα συναγερμού και προειδοποίηση για βλάβη.
• Λειτουργία προστασίας ορίων, όταν η διάταξη υπερβαίνει την οριακή τιμή, εμφανίζεται από την οθόνη αφής και εκπέμπεται συναγερμός.
• Τρία χρώματα προειδοποιητικό φάρο.
• Ο έλεγχος PLC της Omron και τα εξαγόμενα ηλεκτρονικά εξαρτήματα ελέγχου.
• Σκληρή λειτουργική πλατφόρμα με οθόνη αφής.
• Η είσοδος είναι εξοπλισμένη με φωτοηλεκτρικό αισθητήρα, ο οποίος μπορεί να ενεργοποιεί/να σταματά αυτόματα τον εξοπλισμό.

Διασύνδεση οθόνης αφήςΗλεκτρικό κουτί ελέγχου (Omron PLC)

3.Σύστημα μεταφοράς από ατσάλι από δίχτυ ή σύστημα μεταφοράς αλυσίδας

• 316L από ανοξείδωτο χάλυβα, ζώνη με δίχτυ ή αλυσίδα μεταφοράς, ανθεκτικότητα στη διάβρωση.
• Ρυθμισμός ταχύτητας χωρίς βήματα, ρυθμιζόμενος 10-1000 mm/min.
• Η είσοδος έχει φωτοηλεκτρικό αισθητήρα, μπορεί να μετρήσει την ποσότητα του προϊόντος.
• Υιοθετήστε την έννοια της εξοικονόμησης ενέργειας και του σχεδιασμού προστασίας του περιβάλλοντος, μπορεί να υιοθετήσει λειτουργία εκκίνησης επαγωγής.

Φωτοηλεκτρικός αισθητήρας από ανοξείδωτο χάλυβα

4. σωλήνα προσευχής και ακροφύσιο ψεκασμού

• Το τμήμα χημικού καθαρισμού χρησιμοποιεί 316L ατσάλινο στόμιο και σωλήνα, ανθεκτικότητα στη διάβρωση.
• Το τμήμα πλύσης DI υιοθετεί πίδακα και σωλήνα από πολυεστέρα με ρυθμιζόμενη γωνία.
• Η γωνία του ακροφύλλου ρυθμίζεται, εύκολο να αποσυναρμολογηθεί.
• Υιοθετήστε ψεκασμό μεσαίας και χαμηλής πίεσης με σχεδιασμό μεγάλης ροής.

Σφουγγάρι ψεκασμού και φίλτρο σωλήνα

5Το σύστημα διήθησης

• Υιοθετήστε σχεδιασμό δευτερογενούς φιλτραρίσματος.
• Η πρωτογενής διήθηση υιοθετεί το σχεδιασμό του σχεδίου, το οποίο είναι εύκολο στη συντήρηση και φιλτράρει κυρίως τους μεγάλους ρύπους υλικών.
• Η είσοδος αναρρόφησης της αντλίας νερού υιοθετεί δευτερογενή διήθηση για να εξασφαλιστεί ότι το νερό ή το υγρό καθαρισμού που αντλείται από την αντλία δεν θα φέρει ρύπους στην επιφάνεια του προϊόντος.

6.Σύστημα αγωγών

• Οι σωλήνες είναι από υλικό PP. Όλες οι βαλβίδες και οι σωλήνες είναι της μάρκας Taiwan Sanli.
• Υπάρχει μια βαλβίδα σε κάθε διεπαφή.
• Για εύκολη συντήρηση υιοθετείται ευέλικτη σύνδεση.
• Η πίεση του κάθε σωλήνα ακροβωτίου ρυθμίζεται.
• Υιοθετήστε σχεδιασμό διπλού τζάμι, βολική θερμομόνωση και ηχομόνωση, εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος.
• Μεγάλο σχεδιασμό παραθύρων, μπορείτε να παρατηρήσετε τον καθαρισμό του προϊόντος.
• Το γυαλί υιοθετεί σχεδιασμό γρήγορης φόρτωσης και εκφόρτωσης για εύκολη συντήρηση.

Σύστημα αγωγών Αμβλύ βαμβάκι για πόρτες
