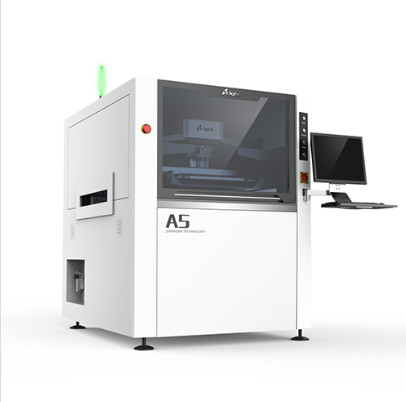

Πλήρως αυτόματος εκτυπωτής με στίχους PCB αυτόματη μηχανή εκτύπωσης με στίχους Α5
Χαρακτηριστικά:
1Ακριβές σύστημα οπτικής τοποθέτησης
Ρυθμίσιμες τέσσερις πηγές φωτός, η ένταση του φωτός είναι ρυθμιζόμενη, το φως είναι ομοιόμορφο και η απόκτηση εικόνας είναι πιο τέλεια. Καλή αναγνώριση (συμπεριλαμβανομένων των άνιμων σημείων σήμανσης), εφαρμόζεται για τενάρισμα,Επικάλυψη από χαλκό, Χρυσή επικάλυψη, ψεκασμός κασσίτερου, FPC και άλλοι τύποι PCB με διαφορετικά χρώματα.
2- Σύστημα καθαρισμού προτύπων υψηλής απόδοσης και ευελιξίας
Το νέο σύστημα σκούπισσης εξασφαλίζει πλήρη επαφή με το πρότυπο και μεγάλη πίεση κενού. Βεβαιωθείτε ότι εξαλείφεται η πάστα συγκόλλησης στο δίχτυ, δημιουργήστε ένα αντιστατικό ρόλο.και να αφαιρέσετε εντελώς την πάστα συγκόλλησης που έχει απορροφηθεί στο πρότυπο και το πλέγμα πραγματικά συνειδητοποιεί την αποτελεσματική λειτουργία αυτόματου καθαρισμού.
3. Σερβοκίνηση άξονα εκτύπωσης
Το σέρβο άξονα Y του Squeegee με κίνηση βίδες, υψηλότερη ακρίβεια, πιο σταθερή λειτουργία, παράταση της ζωής, για να παρέχει μια καλή πλατφόρμα ελέγχου εκτύπωσης για τους πελάτες
4- Έξυπνο σύστημα σφουγγαρίσματος.
Έξυπνη προγραμματισμένη ρύθμιση, δύο ανεξάρτητοι άμεσοι κινητήρες που οδηγούν σφουγγαρίστρα, ενσωματωμένο ακριβές σύστημα ανίχνευσης μηδενικής πίεσης.
5Ειδικό σύστημα προσαρμογής πάχους PCB
Το ύψος της πλατφόρμας βαθμολογείται αυτόματα σύμφωνα με τη ρύθμιση πάχους PCB, η οποία είναι έξυπνη, γρήγορη, απλή και αξιόπιστη στη δομή.
6. 2D επιθεώρηση ποιότητας και ανάλυση SPC για την εκτύπωση πάστες συγκόλλησης
Η λειτουργία 2D για τη μετατόπιση, την έλλειψη κασσίτερου, τη διαρροή, τη σύνδεση κασσίτερου και άλλα προβλήματα εκτύπωσης μπορεί να ανιχνευθεί γρήγορα, αυξάνοντας το σημείο ανίχνευσης αυθαίρετα.Το λογισμικό SPC μπορεί να αναλύσει τα δείγματα που συλλέγονται από το μηχάνημα CPK δείκτη εξασφαλίζει την ποιότητα εκτύπωσης.
7. Λειτουργία αυτοματοποιημένης γέμωσης πάστας συγκόλλησης
Συνεχή και σταθερό σημείο αυτόματη προσθήκη πάστα συγκόλλησης, για να εξασφαλιστεί η ποιότητα της πάστες συγκόλλησης και η ποσότητα της πάστες συγκόλλησης στο πρότυπο.Για να εξασφαλιστεί ότι ο πελάτης μπορεί να πραγματοποιήσει την ποιότητα της σταθερής και συνεχούς εκτύπωσης για μεγάλο χρονικό διάστημα, βελτίωση της παραγωγικότητας.
8. Έλεγχος της πίεσης σφουγγαρίσματος με κλειστό κύκλο
Ενσωματωμένο σε ακριβές ψηφιακό σύστημα ελέγχου αισθητήρα πίεσης, μέσω του συστήματος ανατροφοδότησης πίεσης σπινθήρα, μπορεί να εμφανίσει με ακρίβεια την αρχική τιμή πίεσης του σπινθήρα,να ρυθμίσει ευφυώς το βάθος της πίεσης του σφουγγαριού, εξασφαλίζει τη σταθερή τιμή πίεσης στη διαδικασία εκτύπωσης και επιτυγχάνει τον υψηλότερο έλεγχο της διαδικασίας, και επιτυγχάνει την τέλεια εκτύπωση συσκευών υψηλής πυκνότητας και λεπτής απόστασης.
9. λειτουργία ελέγχου θερμοκρασίας και υγρασίας
Αυτόματη ρύθμιση και εποπτεία της θερμοκρασίας και της υγρασίας στο τυπογραφικό μηχάνημα για να εξασφαλιστεί η σταθερότητα των φυσικών χαρακτηριστικών των υλικών εκτύπωσης.
10Πλάκα αναρρόφησης κενού και λειτουργία άνω πιεστή
Μπορεί να σφίξει αυτόματα το PCB διαφόρων μεγεθών και πάχους για να ξεπεράσει αποτελεσματικά την παραμόρφωση του πίνακα, Βεβαιωθείτε ότι το κασσίτερο εκτυπώνεται ομοιόμορφα.
11. Λειτουργία ανίχνευσης του περιθωρίου πάστα συγκόλλησης του προτύπου
Ανίχνευση σε πραγματικό χρόνο του περιθωρίου πάστες συγκόλλησης (πλάτος) στο πρότυπο,έξυπνη εντολή για την πλήρωση κασσίτερου
12. Λειτουργία ανίχνευσης των στίβλων
Με την αντιστάθμιση της φωτεινής πηγής πάνω από το πρότυπο, το CCD χρησιμοποιείται για να ελέγξει το δίχτυ σε πραγματικό χρόνο, ώστε να ανιχνεύσει και να κρίνει γρήγορα αν το πρότυπο έχει μπλοκαριστεί μετά το καθαρισμό,και να πραγματοποιεί αυτόματο καθαρισμό, το οποίο είναι ένα συμπλήρωμα της 2D ανίχνευσης των PCB.
Παράμετρος εξοπλισμού:
|
SΚρέιν Φρέμες: |
370*370mm~737*737mm |
|
Σκεφτότητα: |
25 ~ 40 mm |
|
Μέγεθος PCB ((min~max) |
50*50~400*340mm |
|
Μοντέλο |
0.4~6mm |
|
Πίνακας διαμόρφωσης PCB |
< 1% |
|
Υψόμετρο μεταφοράς |
900±40 mm |
|
Κατεύθυνση μεταφοράς |
Αριστερά προς δεξιά ή δεξιά προς αριστερά |
|
Ταχύτητα μεταφοράς |
Μαξ 1500 mm/s Προγραμματισμό |
|
Κεφαλή εκτύπωσης |
Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης |
|
Ταχύτητα σφουγγαρίσματος |
6~200 mm/sec |
|
Γωνία σφουγγαρισμού |
60°/55°/45° |
|
Τύπος σφουγγαριού |
Ατσάλι από ανοξείδωτο χάλυβα |
|
Στένσελ Διαχωρισμός |
0.1~20mm/sec Προγραμματίζεται |
|
Σύστημα καθαρισμού |
Σημεία 1 και 2 του παρόντος παραρτήματος |
|
Περιοχές προσαρμογής πίνακα |
Χ: ± 10 mm Υ: ± 10 mm |
|
Επικαιροποιημένο σύστημα |
8*6mm |
|
Επιθεώρηση πάστες συγκόλλησης |
Πρότυπο 2D επιθεώρησης |
|
Επαναλαμβάνεται ακρίβεια θέσης |
±0,025 mm |
|
Χρόνος κύκλου |
< 7s (εκτός από την εκτύπωση και τον καθαρισμό) |
|
Αλλαγή προϊόντος |
< 5 λεπτά |
|
Απαιτείται αέρας |
4.5~6kg/cm2 |
|
Βάρος της μηχανής |
Περίπου 1000 κιλά |
|
Μέγεθος μηχανής |
1220*1355*1500 |
