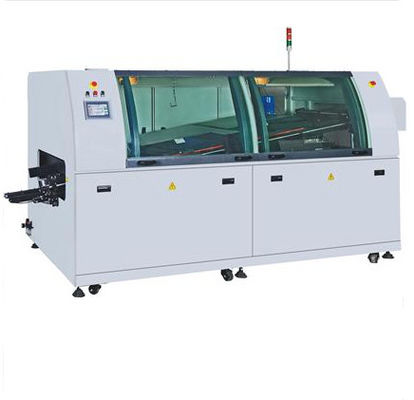

Η μηχανή συγκόλλησης κυμάτων χωρίς μόλυβδο HR-300 LF
STD: Ελέγχεται από οθόνη αφής, OPT: Ελέγχεται από υπολογιστή.
¤ Κατάλληλο για προϊόντα χαμηλής πυκνότητας συστατικών/απαίτηση υψηλής απόδοσης
¤ Με κινητήρα φλυτζερ διατομή του κεφαλιού ψεκασμού
¤ Οι Ιάπωνες ψεκάζουν ακροφύσιο με λεπτό μοριακό μέγεθος
¤ 2 Προθέρμανση · Ζεστός αέρας + υπέρυθρες
¤ Μονωμένη δομή προθέρμανσης, βολική για συντήρηση
¤ SIEMENS PLC+PID Ελέγχεται σε κλειστό βρόχο
¤ Επιλογές SUS 316L/ TA1 Titanium Solder Pot
¤ Χειροκίνητη συγκόλληση κατσαρόλας προς τα πάνω/κάτω και ρολόι προς τα μέσα/έξω
¤ Διατίθενται διάφοροι τύποι δαχτυλιδιών συγκόλλησης
¤ Κλίση 4-7° ρυθμιζόμενη
¤ Αυτοκίνητο καθαριστικό δακτύλων
¤ Διασταυρούμενη φυσική ψύξη αέρα
¤ STD: Ελέγχεται με οθόνη αφής.
| Σχήμα | HR-300LF | Εικονική οθόνη HR-300LF |
| Μέγεθος μηχανής | Δοκιμαστικό σύστημα | Δοκιμαστικό σύστημα |
| Βάρος | 800 κιλά | |
| Χρώμα | Γκρι υπολογιστή | |
| Γενικά | ||
| Κύριο σύστημα ελέγχου | Υπολογιστής+έλεγχος PLC | Ελέγχος με πίνακα αφής |
| Προθέρμανση | 2 | |
| Ζώνη ψύξης | 1 | |
| Ψύξη προς τα κάτω κλίση κλίσης | Φυσική ψύξη αέρα:3-4° C/sec | |
| Απαιτήσεις για τα καυσαέρια | ≥3m'/sec ×2 | |
| Απαιτήσεις συμπιεσμένου αέρα | > 4 kg/cm2 | |
| Απαιτούμενη ισχύς | 3 Φάση 5 Καλώδια 38oVac 50/60 Hz | |
| Καταναλώσεις εκκίνησης | ≤ 20kw | |
| Σταθερή κατανάλωση | ≤ 7kw | |
| Χρόνος ανεβάσεως |
Προθερμισμός: περίπου 15 λεπτά. Κουζίνα συγκόλλησης: Περίπου 90 λεπτά |
|
| Θέρμανση |
Προθέρμανση: θερμοκρασία δωματίου 200° C Θερμοκρασία δωματίου 300° C |
|
| Ρυθμισμός θερμοκρασίας | Ελεγχόμενο κλειστό βρόχο PID | |
| Ακριβότητα θερμοκρασίας | ±1°C | |
| Θέρμανση κατά την απόκλιση | ±2°C | |
| Η ροή θερμού αέρα | Περίπου 50CFM | |
| Διάμετρος διαδικασίας | 50-300 χιλιοστά | |
| Υψόμετρος διαδικασίας | 750 mm±30 mm | |
| Ταχύτητα μεταφορέα | 0-1800 mm/min | |
| Απαλλαγή προϊόντος |
Αναφορά στις αυλακώσεις των δακτύλων· Πάνω πλευρά ≥ 100 mm·κάτω ≥ 15 mm |
|
| Φουξέρ | ||
| Πριονική κεφαλή ψεκασμού | SMC Πνευματική κίνηση κυλίνδρου | |
| Μοριακό μέγεθος | 20-40 μικρών | |
| Διάμετρος πύλης ροής | 1.3mm | |
| Δυνατότητα ροής | 20 λίτρα | |
| Κύπελλο συγκόλλησης | ||
| Ιδιαίτερη χωρητικότητα | 300 κιλά | |
| Υλικό κατσαρόλας |
Ατσάλι από ανοξείδωτο χάλυβα (Επιλογή: Τιτάνιο TA1) |
|
| Μετατόπιση κύματος | Μεταξύ Chip & Lambda 36mm | |
| Ακαθάριστο ποσό | 00,19-0,21 kg/ώρα | |
Πληροφορίες:
Σύστημα προθέρμανσης:
1Ο προθέρμανσης είναι μια θέρμανση που αποτελείται από ανοξείδωτο χάλυβα.Τα στοιχεία θέρμανσης είναι τοποθετημένα μέσα στην θήκη και ένας αισθητήρας τοποθετείται στο ταβάνι της θήκης για την ανίχνευση της θερμοκρασίας με ακριβή τρόπο.
2Ο προθεραπευτής αυτός πρέπει να θερμαίνει ταχέως τα PCB που έχουν επικαλυφθεί με λοξίνη και να ενεργοποιεί την ροή για την απομάκρυνση των μολυσματικών ουσιών (οξειδωμένα στρώματα, λεκέδες ελαίου κλπ.) από τις αρθρώσεις, τις μεταλλικές επιφάνειες και τα καλώδια των κατασκευαστικών στοιχείων.Έτσι φέρνοντας την ροή σε πλήρη λειτουργίαΗ διαδικασία αυτή εξατμίζει επίσης κάθε υγρασία που περιέχεται στην ροή, αφαιρεί κάθε πτητικό διαλύτη και μειώνει τις φυσαλίδες κατά τη διάρκεια της συγκόλλησης.μπορεί να αυξήσει τη θερμοκρασία τόσο των PCB όσο και των κατασκευαστικών στοιχείων για να αποτρέψει την παραμόρφωση των PCB λόγω της ξαφνικής αύξησης της θερμοκρασίας κατά τη διάρκεια της συγκόλλησης και την καταστροφή των κατασκευαστικών στοιχείων λόγω της πολύ γρήγορης αύξησης της θερμοκρασίας.
Ημερήσια συντήρηση:
(1) Ελέγξτε τακτικά αν η τάση της πηγής τροφοδοσίας είναι κανονική ή όχι.
(2) Εάν η θερμοκρασία του προθέρμαντος είναι πολύ υψηλή λόγω τυχόν ανωμαλιών,Το σύστημα ελέγχου θα κόψει αυτόματα την πηγή ενέργειας του προθέρμαντος και ο συναγερμός θα ενεργοποιηθεί για να προστατεύσει τον ελεγκτή θερμοκρασίας και τα στοιχεία θέρμανσης.Εάν οι θερμοκρασίες που εμφανίζονται στο θερμόμετρο κυμαίνονται πολύ έντονα και δεν μπορούν να επιτύχουν σταθερό επίπεδο,Ο λόγος μπορεί να είναι ότι τα όρια προειδοποίησης είναι πολύ μικρά (και κατά συνέπεια πρέπει να επαναπροσαρμοστούν σε μεγαλύτερες τιμές) ή ότι οι διακόπτες χωρίς επαφή είναι σπασμένοι.
Ε: Πώς μπορείτε να εγγυηθείτε την ποιότητα των πωλήσεών σας;
Α: Εγγυόμαστε ότι κάθε σύνολο μηχανών υποβάλλεται σε αυστηρές δοκιμές πριν παραδοθούν σε εσάς, για να διασφαλιστεί η άριστη απόδοση όλων των προϊόντων.
Ε: Πώς είναι η εκπαίδευση;
Α: Μετά την αγορά των μηχανών μας, οι μηχανικοί σας μπορεί να πάει στην εταιρεία μας ή είναι τόσο εύκολο να λειτουργήσει
Το μηχάνημα σύμφωνα με το εκπαιδευτικό βίντεο και το εγχειρίδιο χρήσης, το εγχειρίδιο χρήσης θα έρθει μαζί με το μηχάνημα.
Ε: Θα ήθελα να σας ρωτήσω αν είναι δυνατόν να έχω το λογότυπό μου στο προϊόν.
Ελπίζουμε να γνωρίζετε ότι η εταιρεία μας υποστηρίζει απόλυτα την εξατομικευμένη υπηρεσία λογότυπου.
Ε: Είναι δύσκολο να χρησιμοποιήσετε αυτά τα μηχανήματα;
Α: Όχι, καθόλου δύσκολο. Για τους προηγούμενους πελάτες μας, το πολύ 2 ημέρες είναι αρκετές για να μάθουν να χειρίζονται τα μηχανήματα.
