Μηχανή αυτοματοποιημένης συγκόλλησης κυμάτων
Μηχανή συγκόλλησης κυμάτων PCB HR-300E:
● Ορθολογική σχεδίαση εμφάνισης, ευρύχωρη γυάλινη συρόμενη πόρτα, εύκολη στην παρατήρηση και συντήρηση· αρμονικό χρώμα, ιδέα σχεδιασμού με επίκεντρο τον άνθρωπο.
● Η οθόνη αφής, εύκολη στη λειτουργία.
● Η ροή ατομικεύεται από το εισαγόμενο όπλο ψεκασμού και η ανατροπική λειτουργία είναι σταδιακός κινητήρας.
● Αυτόματο σύστημα παρακολούθησης ψεκασμού, περιοχή ψεκασμού και χρόνος προσαρμόζονται αυτόματα με το μέγεθος του PCB και έχουν τη λειτουργία του αυτόματου καθαρισμού του πυροβόλου ψεκασμού.
● Ο προθεραπευτής υιοθετεί ανεξάρτητο μοντελοποιημένο σχεδιασμό θέρμανσης, με επαρκή χώρο προθέρμανσης, αποτελεσματική θερμική αντιστάθμιση και επαρκή και ομοιόμορφη προθέρμανση.
● Το σύστημα καμίνου υιοθετεί εξωτερική λειτουργία θέρμανσης, σχεδιασμό στενής κυματικής κορυφής, ρυθμιζόμενη γωνία του ακροφύλλου και προαιρετική τυποποιημένη και εξοικονόμηση ενέργειας λειτουργία.και μπορεί να συλλέγει αυτόματαΕύκολο να καθαριστεί.
● Ο φούρνος κασσίτερου προστατεύει το περιβάλλον, εξοικονομεί ενέργεια, έχει υψηλή απόδοση και σταθερή θερμοκρασία.
● Η κορυφή κύματος υιοθετεί τεχνολογία ελέγχου μετατροπής συχνότητας, εξαιρετικά ανεξάρτητο έλεγχο, απλή λειτουργία και ψηφιακή οθόνη.
● Η ημερομηνία και η ώρα μπορούν να ρυθμιστούν σύμφωνα με τις ανάγκες λειτουργίας για αυτόματη εκκίνηση και διακοπή.
● Με λειτουργία αυτόματης καταμέτρησης PCB, βολική για διαχείριση παραγωγής.
● Είναι εξοπλισμένο με συναγερμό ήχου και φωτός, προειδοποίηση κειμένου και λειτουργία έκτακτης στάσης.
● Σύστημα ελέγχου με PLC και οθόνη αφής.
● Το δοχείο συγκόλλησης είναι κατασκευασμένο από υλικό τιτανίου, το οποίο είναι 100% ικανό για συγκόλληση χωρίς μόλυβδο.
● Ο πελάτης μπορεί να επιλέξει "L" δάχτυλο για παλέτα, ή διπλό δάχτυλο γάντζο για pcb.
| HR-300E - Προδιαγραφές | |
| Σχήμα | HR-300E |
| πλάτος PCB | 50-400MM |
| Δυνατότητα κατσαρόλας συγκόλλησης | 250 κιλά |
| Δύναμη κίνησης/γενική ισχύς | 9-10 kW/18 kW |
| Διάσταση | 2900(L) * 1150(W) * 1350(H) |
| Καθαρό βάρος | 800 κιλά |
| Σύστημα ελέγχου | Εικονική οθόνη + PLC |
| Μηχανή μεταφοράς | 3Ph 220V, 90W |
| Ταχύτητα μεταφορέα | 200MM-1800MM/min |
| Δυνατότητα ροής | 60,5 λίτρα |
| Αλκοολική χωρητικότητα | 40,5 λίτρα |
| Κατεύθυνση μεταφοράς PCB | Αριστερά προς τα δεξιά |
| Μέθοδος ψεκασμού | Στάπτης κινητήρας κίνησης, γραμμική σιδηροτροχιά και ολισθητήρας κινητής ψεκαστήρας |
| Ψεκαστήρας | Ιαπωνία ST-6 |
| Ζώνη προθέρμανσης | 1 μεμονωμένη ζώνη προθέρμανσης κάτω |
| Δύναμη προθέρμανσης | 7.5kw/ζώνη |
| Υλικό δοχείας συγκόλλησης | Πλήρως Ti |
| Θερμαντήρας κατσαρόλας από συγκόλληση | Χυτοσίδηρο |
| Δύναμη θέρμανσης | 1.2KW*7PCS |
| Αριθμός κύματος | διπλό κύμα |
| Τύπος κύματος | Πρώτο κύμα αναταραχής και δεύτερο κύμα Lambda |
| Χρόνος τήξης | 60 λεπτά |
| Υψώστε και κατεβάστε το δοχείο συγκόλλησης | Εγχειρίδιο |
| Κουζίνα συγκόλλησης και συγκόλλησης | Με κινητήρα |
| Αντλία καθαρισμού δακτύλων | 1PH 220V 10W |
| Τύπος δακτύλου | Δύο γάντζοι |
| Υλικό δακτύλων | Τι |
| Γωνία συγκόλλησης | 5-7° |
| Προμήθεια αέρα | 3-5BAR |
| Ηλεκτρική τροφοδοσία | 3PH 380V 50HZ |

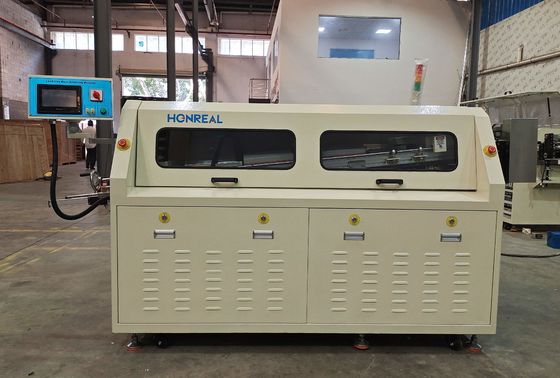

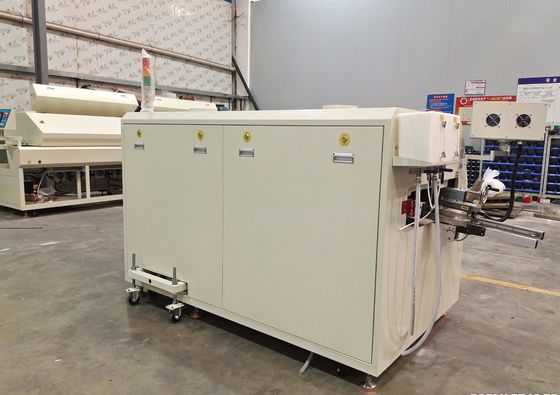

Φωτογραφία
Τοποθεσία εγκατάστασης:
1. Να λειτουργεί το μηχάνημα σε καθαρό και αεριζόμενο περιβάλλον για να αποφεύγεται η επιρροή της ποιότητας συγκόλλησης από σκόνη ή άλλα στοιχεία·
2. Μην εγκαταστήσετε το μηχάνημα κοντά σε ηλεκτρικές ή μαγνητικές πηγές παρεμβολών.
3. Μην αφήνετε την είσοδο και έξοδο του μηχανήματος να αντιμετωπίζουν ανεμιστήρα ή παράθυρο με άνεμο κατά τη διάρκεια της εγκατάστασής του.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
