Μηχανή συγκόλλησης κυμάτων PCB HR-300E:
1. PLC και σύστημα ελέγχου με οθόνη αφής που μπορεί να αποθηκεύσει περισσότερα από 50 σύνολα παραμέτρων.
Η φιλική προς το χρήστη διεπαφή είναι εύκολη στη λειτουργία, η θερμοκρασία μπορεί να ρυθμιστεί/να αποθηκευτεί/να τροποποιηθεί στην οθόνη αφής.
2Ο υψηλής ποιότητας ψεκαστήρας παρέχει τέλεια απόδοση ατομικοποίησης της ροής.
Ο κινητήρας και η σιδηροδρομική γραμμή / ο συρότης, η ταχύτητα κίνησης που ρυθμίζεται στην οθόνη αφής, ο οδηγός σταπ και το σύστημα ελέγχου PLC κάνουν ένα
ομαλή και χαμηλής θορύβου κίνηση.
3Η προθερμική ζώνη εξαναγκαστικής διασύνδεσης αέρα δημιουργεί αρκετή θερμότητα για το PCB.
Το σύστημα προθέρμανσης διευκολύνει τη συντήρηση, ο κινητήρας και ο ανεμιστήρας μπορούν να αποσυναρμολογηθούν εύκολα από το
Κάτω, η θέρμανση μπορεί να μετακινηθεί από την πίσω πλευρά σαν συρτάρι.
4. Υιοθετήστε θερμαντήρα χυτοσίδερου για τη φιάλη συγκόλλησης, τοποθετημένο έξω από τη φιάλη συγκόλλησης.
Με αυτόν τον τρόπο παρατείνεται η διάρκεια ζωής της κατσαρόλας συγκόλλησης.
5- Δύο κύματα και τα δύο ύψη κυμάτων ελέγχονται ξεχωριστά από μετατροπέα.
Το μέσο αυτό μπορεί να χρησιμοποιηθεί για την προσαρμογή της συχνότητας της τροφοδοσίας του κινητήρα κυμάτων σε οθόνη αφής.
6Το δοχείο συγκόλλησης είναι κατασκευασμένο από υλικό Ti, 100% ικανό για συγκόλληση χωρίς μόλυβδο.
7Ο πελάτης μπορεί να ρυθμίσει το χρόνο ανάπαυσης και ανάπαυσης της μηχανής με εβδομαδιαίο χρονόμετρο.
8. Φωτισμός και ήχος συναγερμού για υπερθέρμανση και έκτακτη διακοπή.
9Το σύστημα μεταφοράς δακτύλων, είναι σε θέση να σχηματίσει μια γραμμή συγκόλλησης σε γραμμή μέσω τρύπας.
10Ο πελάτης μπορεί να επιλέξει "L" δάχτυλο για παλέτα, ή διπλό δάχτυλο γάντζο για PCB.
11. N2 προαιρετικό για το δοχείο συγκόλλησης
HR-300E - Προδιαγραφές | |
Σχήμα | HR-300E |
πλάτος PCB |
50-400MM |
Δυνατότητα κατσαρόλας συγκόλλησης | 250 κιλά |
Δύναμη κίνησης/γενική ισχύς | 9-10 kW/18 kW |
Διάσταση | 2900(L) * 1150(W) * 1350(H) |
Καθαρό βάρος | 800 κιλά |
Σύστημα ελέγχου | Εικονική οθόνη + PLC |
Μηχανή μεταφοράς | 3Ph 220V, 90W |
Ταχύτητα μεταφορέα | 200MM-1800MM/min |
Δυνατότητα ροής | 60,5 λίτρα |
Αλκοολική χωρητικότητα | 40,5 λίτρα |
Κατεύθυνση μεταφοράς PCB | Αριστερά προς τα δεξιά |
Μέθοδος ψεκασμού | Στάπτης κινητήρας κίνησης, γραμμική σιδηροτροχιά και ολισθητήρας κινητής ψεκαστήρας |
Ψεκαστήρας | Ιαπωνία ST-6 |
Ζώνη προθέρμανσης | 1 μεμονωμένη ζώνη προθέρμανσης κάτω |
Δύναμη προθέρμανσης | 7.5kw/ζώνη |
Υλικό δοχείας συγκόλλησης | Πλήρως Ti |
Θερμαντήρας κατσαρόλας από συγκόλληση | Χυτοσίδηρο |
Δύναμη θέρμανσης | 1.2KW*7PCS |
Αριθμός κύματος | διπλό κύμα |
Τύπος κύματος | Πρώτο κύμα αναταραχής και δεύτερο κύμα Lambda |
Χρόνος τήξης | 60 λεπτά |
Υψώστε και κατεβάστε το δοχείο συγκόλλησης | Εγχειρίδιο |
Κουζίνα συγκόλλησης και συγκόλλησης | Με κινητήρα |
Αντλία καθαρισμού δακτύλων | 1PH 220V 10W |
Τύπος δακτύλου | Δύο γάντζοι |
Υλικό δακτύλων | Τι |
Γωνία συγκόλλησης | 5-7° |
Προμήθεια αέρα | 3-5BAR |
Ηλεκτρική τροφοδοσία | 3PH 380V 50HZ |

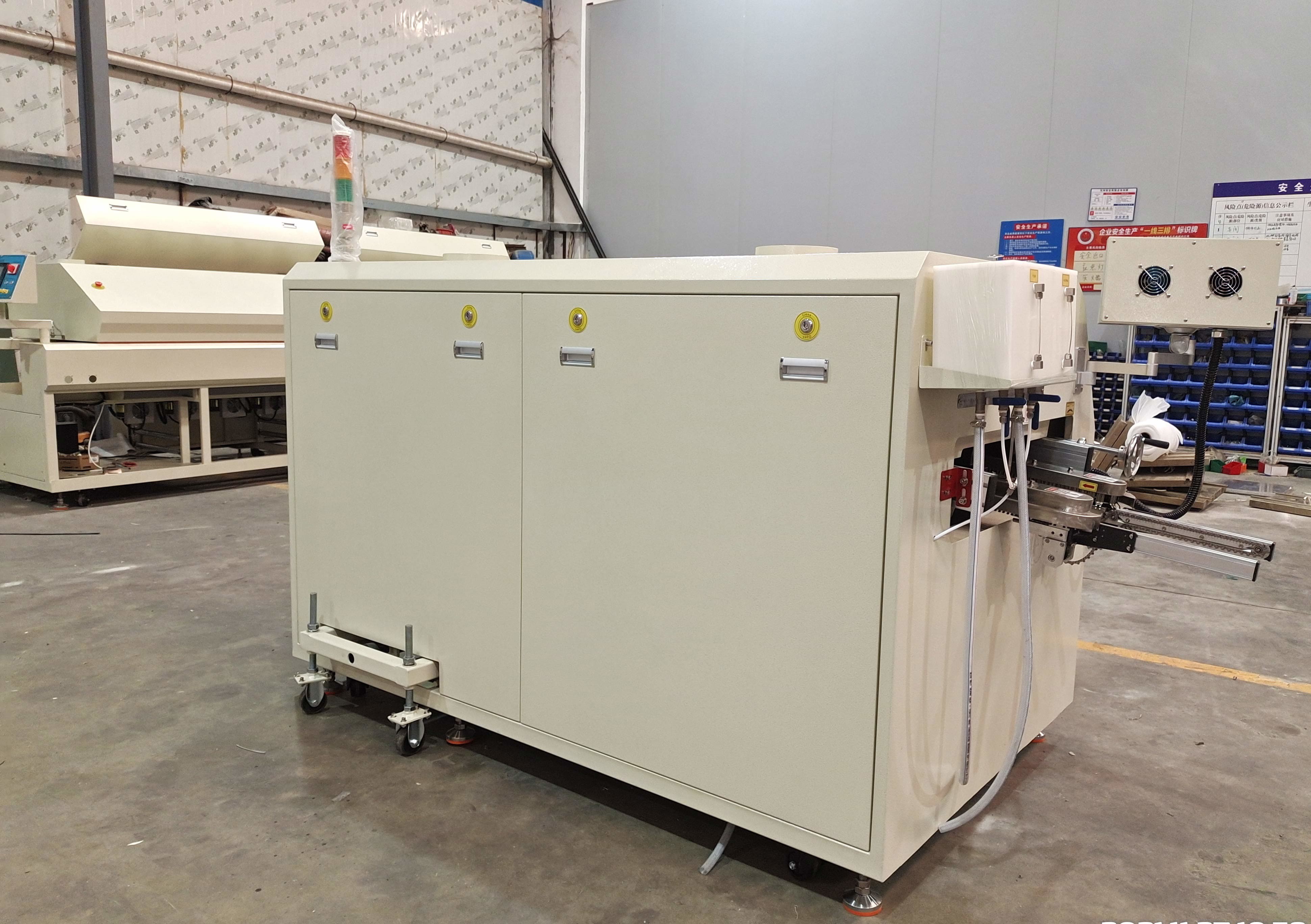

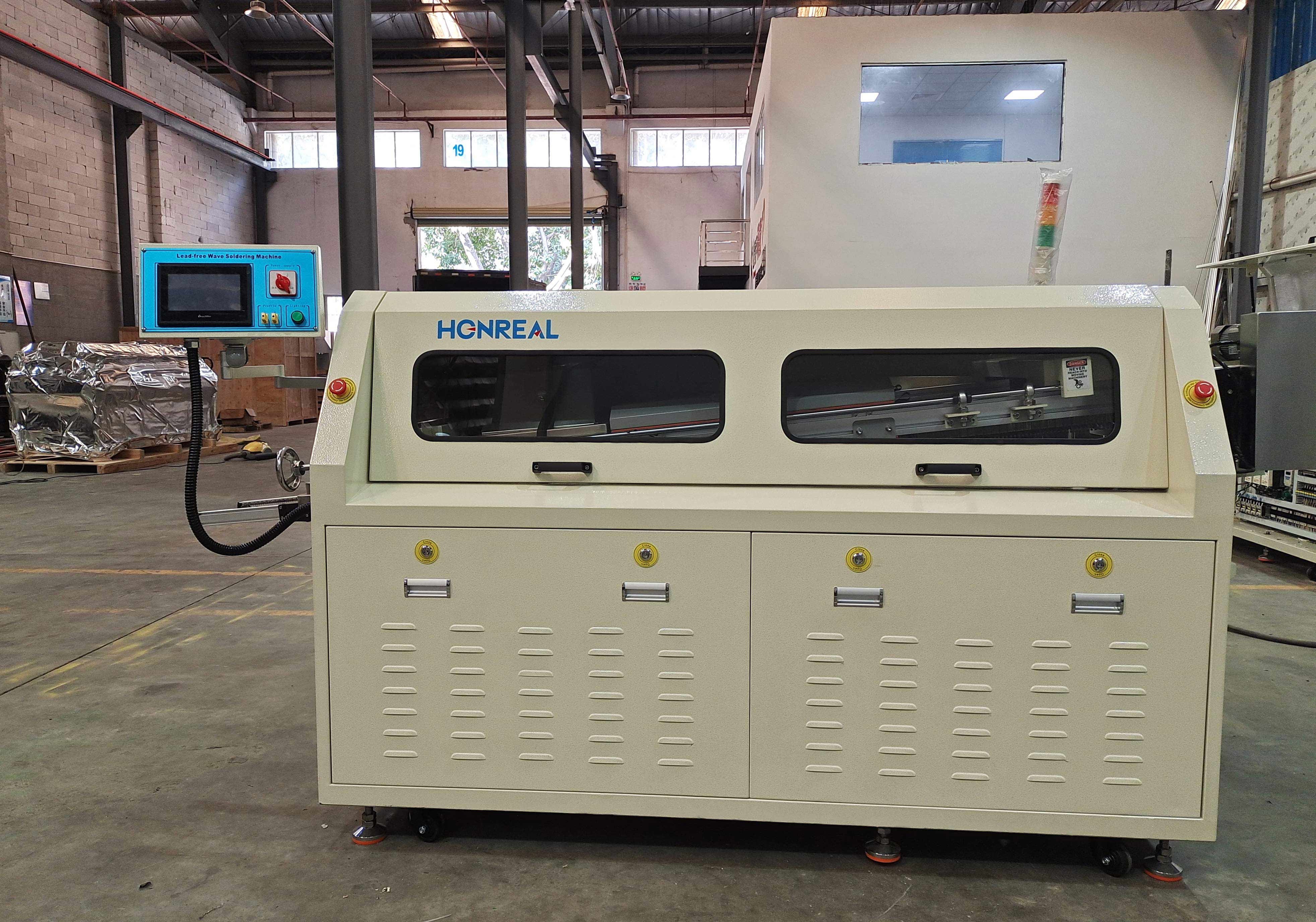

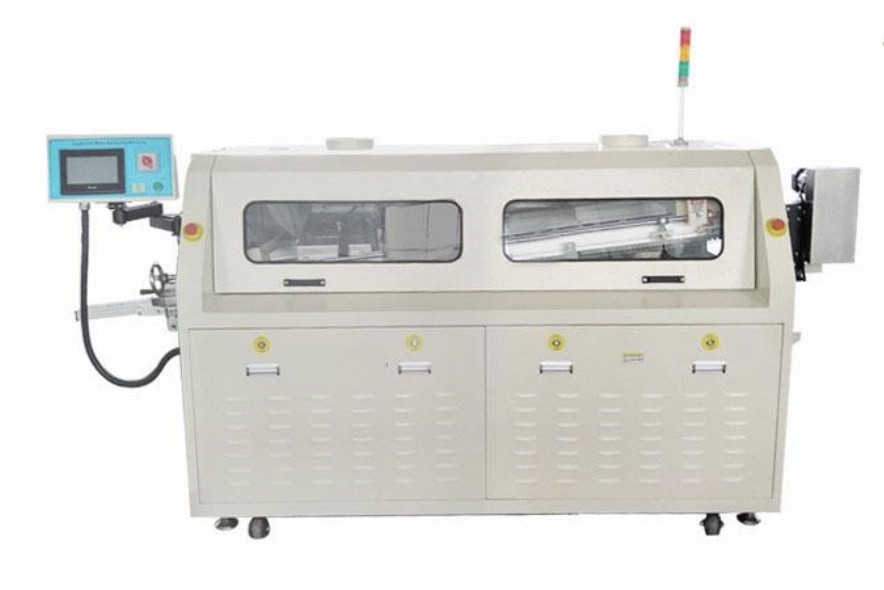

Φωτογραφία
Περιβάλλον και συνθήκες εργασίας:
1Ο εξοπλισμός τοποθετείται σε αεριζόμενο και στεγνό εργαστήριο επίπεδου δαπέδου.
2Η θερμοκρασία του εργασιακού περιβάλλοντος πρέπει να είναι εντός των 5° 45° C.
3. πρέπει να είναι εξοπλισμένη με σταθερή τροφοδοσία (καλώς γειωμένη με χάλυβα) με ονομαστικό ρεύμα και η τάση της να καταγράφεται στην πινακίδα ονομασίας·
Πριν το ενεργοποιήσεις, έλεγξε αυτό:
1Η τροφοδοτούμενη ισχύς είναι η ονομαστική ισχύς της μηχανής ή όχι.
2. Η μηχανή είναι καλά γειωμένη ή όχι;
3. Όλα τα ηλεκτρικά εξαρτήματα είναι σταθερά ή όχι, η επαφή είναι μεγάλη ή όχι, και στη συνέχεια, συνδέστε κάθε καλώδιο ισχύος του συστήματος ελέγχου.
