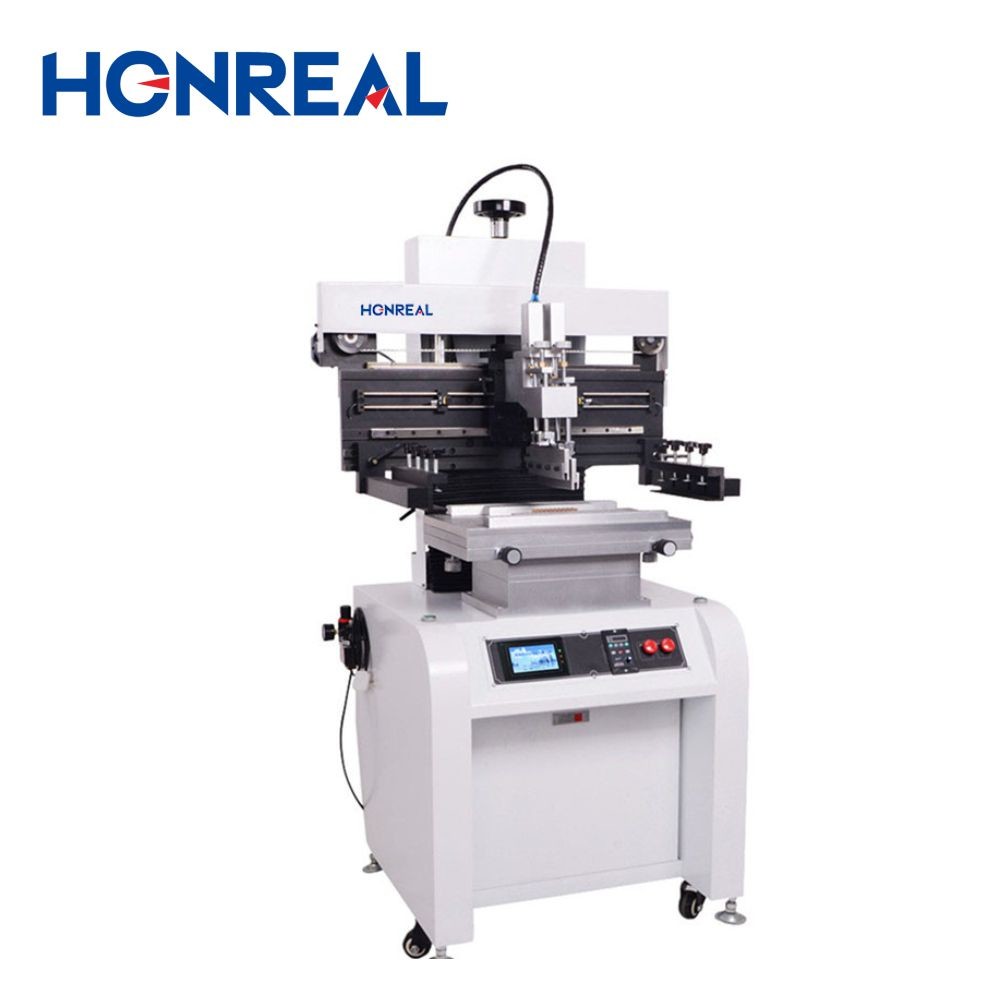

Μηχανή εκτύπωσης PCB
Εισαγωγή του προϊόντος:
1Ο εξοπλισμός μας χρησιμοποιεί ένα σιδηρόδρομο καθοδήγησης ακριβείας και έναν εισαγόμενο κινητήρα για να οδηγήσει τη μετατροπή της θέσης της λεπίδας, με αποτέλεσμα την ακριβή και ακριβή εκτύπωση.
2Η γραβάτα εκτύπωσης έχει σχεδιαστεί για να περιστρέφεται 45 μοίρες και μπορεί να στερεωθεί στη θέση της, καθιστώντας την βολική για καθαρισμό και αντικατάσταση των προτύπων.
3Το μπλοκ του ξυραστή μπορεί να ρυθμιστεί πριν και μετά την λεπίδα, για να επιλέξει τη σωστή θέση εκτύπωσης.
4Συνδυάζεται με σταθερή πλάκα εκτύπωσης και PIN, εύκολη εγκατάσταση και ρύθμιση, για ενιαία, διπλή εκτύπωση.
5.School Edition τρόπος για να μετακινήσετε ένα ατσάλινο δίχτυ, σε συνδυασμό με τυπωμένο (PCB), X, Y, Z. Εύκολη λεπτή ρύθμιση.
6.Μπορεί να ρυθμιστεί σε μονόδρομη και διμερή, ποικιλία μεθόδων εκτύπωσης.
7.Με τη λειτουργία αυτόματης καταμέτρησης για τη διευκόλυνση της παραγωγής στατιστικών παραγωγής.
8.Κανονιστική γωνία λεπίδας, ατσάλινη λεπίδα, καουτσούκ ξύρισμα είναι κατάλληλα.

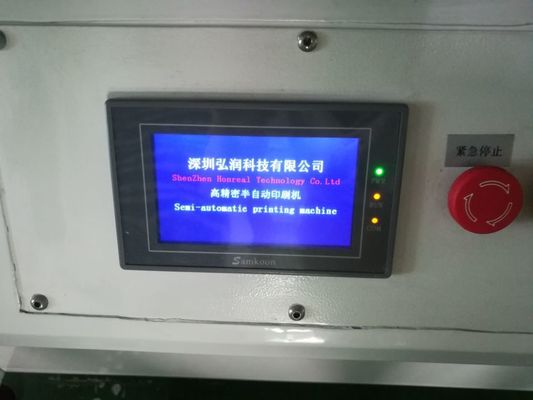

9.Εικονική οθόνη με λειτουργία εξοικονόμησης οθόνης, ο χρόνος μπορεί να ρυθμιστεί για να προστατεύσει τη διάρκεια ζωής της οθόνης αφής.
10.Δείκτης ταχύτητας εκτύπωσης, μπορεί να ρυθμιστεί.
| Τεχνικές παραμέτρους | |
|
Λειτουργία |
Αυτή η μονάδα χρησιμοποιείται για την εκτύπωση πάστα συγκόλλησης σε πλακέτα PCB |
| Μεγέθη πινάκων εκτύπωσης | 300 × 400 mm (ή προσαρμοσμένο) |
| Μέγεθος πλαισίου | 370×470mm, 420×520mm, 550×650mm |
| Μέγεθος PCB | 50x50~300×400 mm |
| Μοντέλο | 0.2 - 5.0 mm |
| Καθορισμένη θέση εκτύπωσης | Εξωτερική τοποθέτηση ή τοποθέτηση πινών PCB |
| Τεχνική ρύθμιση στρωμάτων κρεβατιού | Προς/πίσω±10mm R/L±10mm |
| Ακριβότητα εκτύπωσης | ±0,02 mm |
| Επαναλαμβανόμενη ακρίβεια | ±0,05 mm |
| Ελάχιστη απόσταση | 0.35mm |
| Πίεση αέρα | 4-6 kgf/Cm2 |
| Ηλεκτρική τροφοδοσία | 220V 50/60Hz 100W |
| Προδιαγραφές | ||||
|
Αριθμός μοντέλου |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Μέγεθος PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Μέγεθος ματιών από χάλυβα (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Μεγέθη πινάκων εκτύπωσης (L × W) mm | 300 × 400 | 300×650 | 300×1250 | 400×1550 |
| Μέγεθος μηχανής (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Βάρος | 260 κιλά | 300 κιλά | 340 κιλά | 380 κιλά |
