Μηχανή εκτύπωσης PCB Τυποποιητικό πλάνο Τυποποιητικό πλάνο
Εισαγωγή του προϊόντος:
1Χρησιμοποιώντας ακριβή σιδηρόδρομο καθοδήγησης και τον κινητήρα εισαγωγής για την κίνηση της μετατροπής της θέσης της λεπίδας, την εκτύπωση και την υψηλή ακρίβεια.
2Η γραβάτα εκτύπωσης μπορεί να περιστραφεί 45 μοίρες σταθερή, εύκολη εκτύπωση προτύπου και καθαρισμός και αντικατάσταση σφουγγαριού.

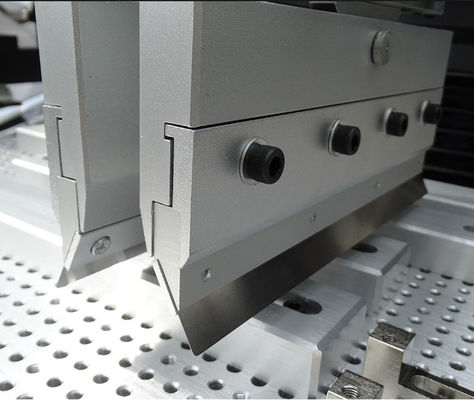

3Το μπλοκ του ξυραστή μπορεί να ρυθμιστεί πριν και μετά την λεπίδα, για να επιλέξει τη σωστή θέση εκτύπωσης.
4Συνδυάζεται με σταθερή πλάκα εκτύπωσης και PIN, εύκολη εγκατάσταση και ρύθμιση, για ενιαία, διπλή εκτύπωση.
5.School Edition τρόπος για να μετακινήσετε ένα ατσάλινο δίχτυ, σε συνδυασμό με τυπωμένο (PCB), X, Y, Z. Εύκολη λεπτή ρύθμιση.
6.Μπορεί να ρυθμιστεί σε μονόδρομη και διμερή, ποικιλία μεθόδων εκτύπωσης.
7.Με τη λειτουργία αυτόματης καταμέτρησης για τη διευκόλυνση της παραγωγής στατιστικών παραγωγής.
8.Κανονιστική γωνία λεπίδας, ατσάλινη λεπίδα, καουτσούκ ξύρισμα είναι κατάλληλα.
9.Εικονική οθόνη με λειτουργία εξοικονόμησης οθόνης, ο χρόνος μπορεί να ρυθμιστεί για να προστατεύσει τη διάρκεια ζωής της οθόνης αφής.
10.Δείκτης ταχύτητας εκτύπωσης, μπορεί να ρυθμιστεί.
| Τεχνικές παραμέτρους | |
|
Λειτουργία |
Αυτή η μονάδα χρησιμοποιείται για την εκτύπωση πάστα συγκόλλησης σε πλακέτα PCB |
| Μεγέθη πινάκων εκτύπωσης | 300 × 400 mm (ή προσαρμοσμένο) |
| Μέγεθος πλαισίου | 370×470mm, 420×520mm, 550×650mm |
| Μέγεθος PCB | 50x50~300×400 mm |
| Μοντέλο | 0.2 - 5.0 mm |
| Καθορισμένη θέση εκτύπωσης | Εξωτερική τοποθέτηση ή τοποθέτηση πινών PCB |
| Τεχνική ρύθμιση στρωμάτων κρεβατιού | Προς/πίσω±10mm R/L±10mm |
| Ακριβότητα εκτύπωσης | ±0,02 mm |
| Επαναλαμβανόμενη ακρίβεια | ±0,05 mm |
| Ελάχιστη απόσταση | 0.35mm |
| Πίεση αέρα | 4-6 kgf/Cm2 |
| Ηλεκτρική τροφοδοσία | 220V 50/60Hz 100W |
| Προδιαγραφές | ||||
|
Αριθμός μοντέλου |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Μέγεθος PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Μέγεθος ματιών από χάλυβα (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Μεγέθη πινάκων εκτύπωσης (L × W) mm | 300 × 400 | 300×650 | 300×1250 | 400×1550 |
| Μέγεθος μηχανής (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Βάρος | 260 κιλά | 300 κιλά | 340 κιλά | 380 κιλά |
Η Shenzhen Honreal Technology Co., Ltd επικεντρώνεται στο παγκόσμιο πεδίο ηλεκτρονικής συναρμολόγησης επιφάνειας για 15 χρόνια.φούρνο επανεξέτασης, μηχανή συγκόλλησης κυμάτων, εξοπλισμός επεξεργασίας PCB.Διαλέξτε και τοποθετήστεείναι: FUJI,JUKI,Έχοντας μια έμπειρη τεχνική ομάδα και εξαιρετική τεχνική ικανότητα καινοτομίας, δημιουργώντας μια καλύτερη αλυσίδα εφοδιασμού προϊόντων και ομάδα εξυπηρέτησης,Και η ικανοποίηση των διαφορετικών αναγκών των πελατών είναι ο μακροπρόθεσμος στόχος μας.Θα ανταποκριθούμε στις ανάγκες των πελατών κατανοώντας τους πελάτες, θέτοντάς τους πρώτα και παρέχοντας πολύτιμες υπηρεσίες.
Το εύρος των υπηρεσιών μας:
Αρχική διαβούλευση: Προσφέρουμε ειδική συμβουλή και επαγγελματικές λύσεις SMT προσαρμοσμένες στις ειδικές ανάγκες παραγωγής σας.
Εγγύηση εργοστασίου: Παρέχουμε ετήσια εγγύηση και ολοκληρωμένη εργοστασιακή εξυπηρέτηση για να διασφαλίσουμε την αξιοπιστία και την απόδοση των εξοπλισμών μας.
Εγκατάσταση επί τόπου: Η ομάδα μας θα επισκεφθεί την εγκατάστασή σας για την εγκατάσταση και την έναρξη λειτουργίας του εξοπλισμού SMT, εξασφαλίζοντας την απρόσκοπτη ενσωμάτωση στη γραμμή παραγωγής σας.
Τεχνική κατάρτιση: Προσφέρουμε ολοκληρωμένα προγράμματα κατάρτισης, που κυμαίνονται από το επίπεδο 1 έως το επίπεδο 3,να εξοπλίσει το προσωπικό σας με τις απαραίτητες δεξιότητες και γνώσεις για την αποτελεσματική λειτουργία και συντήρηση του εξοπλισμού μας.
24/7 Τεχνική Υποστήριξη: Η εξειδικευμένη ομάδα τεχνικής υποστήριξης είναι διαθέσιμη 24 ώρες την ημέρα, 7 ημέρες την εβδομάδα, για να αντιμετωπίσει τυχόν προβλήματα ή ανησυχίες που ενδέχεται να έχετε με τα προϊόντα μας.
Αναβαθμίσεις λογισμικού: παρέχουμε ισόβια πρόσβαση σε δωρεάν αναβαθμίσεις λογισμικού για όλα τα προϊόντα μας, διασφαλίζοντας ότι έχετε πάντα τα τελευταία χαρακτηριστικά και βελτιώσεις στη διάθεσή σας.
