Εισαγωγή του προϊόντος:
1Ελέγχος μικροεπιλογήτρου, οθόνη αφής, διεπαφή λειτουργίας μενού.

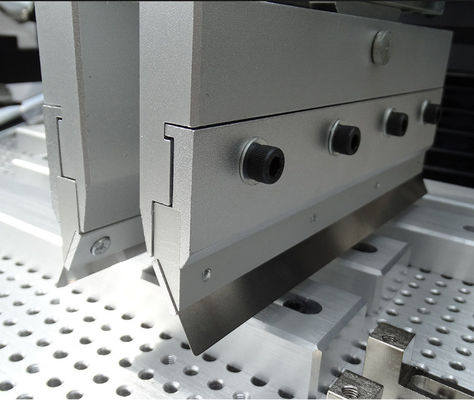

2Ο ξυριστής επιπλέει (όπως και η αυτόματη μηχανή εκτύπωσης MPM, ο ξυριστής μπορεί να επιπλέει ελεύθερα πάνω και κάτω και να προσαρμόζεται αυτόματα στο επίπεδο του ατσάλινου πλέγματος).
3Η πίεση του ξυραστή είναι ρυθμιζόμενη (η πίεση του ξυραστή κατά του ατσάλινου πλέγματος μπορεί να ρυθμιστεί ανάλογα με το μήκος των διαφόρων τύπων ξυραστήρων).
4. εξοπλισμένο με σύστημα ρύθμισης ταχύτητας μετατροπέα συχνότητας, η λεπίδα λειτουργεί με σταθερή ταχύτητα·
5Η λειτουργία εργασίας υιοθετεί λειτουργία διακόπτη κλειδιού με δύο χέρια, ασφαλή και αξιόπιστη.
6Στο μενού της οθόνης αφής, είναι δυνατόν να ρυθμιστεί ανεξάρτητα ο χρόνος παύσης του ατσάλινου πλέγματος στο σύνολό του.
7Οι μέθοδοι τοποθέτησης και στερέωσης των πλακών PCB περιλαμβάνουν τοποθέτηση τρύπας αναφοράς, τοποθέτηση άκρου αναφοράς και ταυτόχρονη τοποθέτηση άκρου αναφοράς τρύπας αναφοράς.τοποθέτηση πρότυπο και πολλές άλλες διαφορετικές μορφές ακριβούς τοποθέτησης.
8Η λειτουργία εμφάνισης χρόνου, η λειτουργία αυτόματης μέτρησης των χρόνων εκτύπωσης και η λειτουργία προστασίας οθόνης παρέχονται στην οθόνη αφής.
9. Εξοπλισμένο με ρυθμιζόμενη ταχύτητα ξύρισμα και λειτουργία ασφαλείας έκτακτης ανάγκης στάση.
10. Τρόπος εκτύπωσης: μονή, διπλή και διπλή εκκίνηση (θεσμός μενού είναι προαιρετικός).
11Η κατάσταση εργασίας εκτύπωσης: αυτόματη/μισό αυτόματη/τρία ίντσες κατάσταση εκτύπωσης (προαιρετική ρύθμιση μενού).
12Το τραπέζι εργασίας με το μεγάλο κάθισμα από χυτοσίδηρο είναι σταθερό και απαλλαγμένο από ταραχές.
| Τεχνικές παραμέτρους | |
|
Λειτουργία |

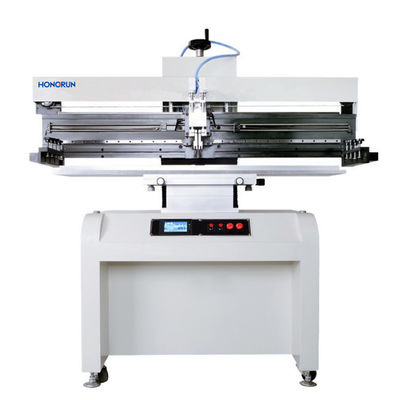

Αυτή η μονάδα χρησιμοποιείται για την εκτύπωση πάστα συγκόλλησης σε πλακέτα PCB |
| Μεγέθη πινάκων εκτύπωσης | 300 × 400 mm (ή προσαρμοσμένο) |
| Μέγεθος πλαισίου | 370×470mm, 420×520mm, 550×650mm |
| Μέγεθος PCB | 50x50~300×400 mm |
| Μοντέλο | 0.2 - 5.0 mm |
| Καθορισμένη θέση εκτύπωσης | Εξωτερική τοποθέτηση ή τοποθέτηση πινών PCB |
| Τεχνική ρύθμιση στρωμάτων κρεβατιού | Προς/πίσω±10mm R/L±10mm |
| Ακριβότητα εκτύπωσης | ±0,02 mm |
| Επαναλαμβανόμενη ακρίβεια | ±0,05 mm |
| Ελάχιστη απόσταση | 0.35mm |
| Πίεση αέρα | 4-6 kgf/Cm2 |
| Ηλεκτρική τροφοδοσία | 220V 50/60Hz 100W |
| Προδιαγραφές | ||||
|
Αριθμός μοντέλου |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Μέγεθος PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Μέγεθος ματιών από χάλυβα (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Μεγέθη πινάκων εκτύπωσης (L × W) mm | 300 × 400 | 300×650 | 300×1250 | 400×1550 |
| Μέγεθος μηχανής (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Βάρος | 260 κιλά | 300 κιλά | 340 κιλά | 380 κιλά |
