Πλήρως αυτόματη μηχανή εκτύπωσης PCB αυτόματη μηχανή εκτύπωσης πάστες συγκόλλησης A9
Ένας εκτυπωτής Seriel SMT Stencil είναι υψηλής ακρίβειας και υψηλής σταθερότητας της πλήρως αυτόματης μηχανικής όρασης εκτύπωσης,Ακολουθήσαμε στη βιομηχανία SMT είναι η τάση ανάπτυξης της παραγωγής μιας νέας γενιάς πλήρως αυτόματης εκτυπωτικής μηχανής με τη διεθνή κορυφαία τεχνολογία συγχρονισμένη όραση, οπτική επεξεργασία υψηλής ανάλυσης, υψηλή ακρίβεια του συστήματος μετάδοσης, προσαρμοστική ξύρισμα ανάρτησης.
Προδιαγραφές:
Η σειρά αυτόματης υψηλής ακρίβειας εκτυπωτής πάστες συγκόλλησης σχεδιασμένη για υψηλή ακρίβεια
εκτύπωση από ατσάλινα δίχτυα ή εκτύπωση με πρότυπα στη βιομηχανία SMT.
Μεγέθους εκτύπωσης PCB: 50 mm x 50 mm ~ 510 mm x 340 mm.
Μονάδα διαμόρφωσης
Δάχος FPC: 0,6 mm (εκτός από το τενεκέ)
Εφαρμόσιμες θέσεις των συστατικών
Συστατικά SMT όπως αντίστοιχα, πυκνωτές, επαγωγείς, διόδους και τριόδους: 0201, 0402, 0603, 0805, 1206 και άλλες προδιαγραφές.
IC: υποστήριξη συσκευασίας SOP, TSOP, TSSOP, QFN, ελάχιστο πλάτος 0,3 mm· υποστήριξη συσκευασίας BGA, CSP,
μ. σφαίρα 0,2 mm·
Εφαρμόσιμοι τύποι PCB
Εφαρμόζεται σε τύπους PCB κινητών τηλεφώνων, επικοινωνιών, LCD τηλεοράσεων, STB, οικογενειακού κινηματογράφου, ηλεκτρονικών συσκευών οχημάτων,
ιατρικό εξοπλισμό, αεροδιαστημική και αεροπορική βιομηχανία, εκτός από γενικά ηλεκτρονικά προϊόντα.
1,Όλες οι νέες 3ης γενιάς στίγμα X δομή δέσμης, προσθέστε συγκόλληση πάστα χειριστές πιο βολικό και ακριβές τοποθέτηση ατσάλινο δίχτυ;
Νέος τύπος ροπής δέσμη Χ, λύσει την πάστα συγκόλλησης και την εναπόθεση σκόνης, παρατείνει τη διάρκεια ζωής του μηχανήματος.
2,Διαβασιμότητα σε συσκευή πίεσης, λόγω της εύκολης παραμόρφωσης της εκτύπωσης PCB μπορεί να κάνει την ταμπλέτα έξω, δεν χρειάζεται να χρησιμοποιήσετε την πίεση
Σύμφωνα με το προϊόν ευέλικτη χρήση
3"Ολόκληρη η μηχανή χρησιμοποιεί εισαγόμενο αυτο-λοιμώμενο σιδηρόδρομο καθοδήγησης, οδήγηση σιδηρόδρομος δεν χρειάζεται να προσθέσει λιπαντικό, εντός πέντε ετών καθοδήγηση δωρεάν συντήρηση εντός πέντε ετών.

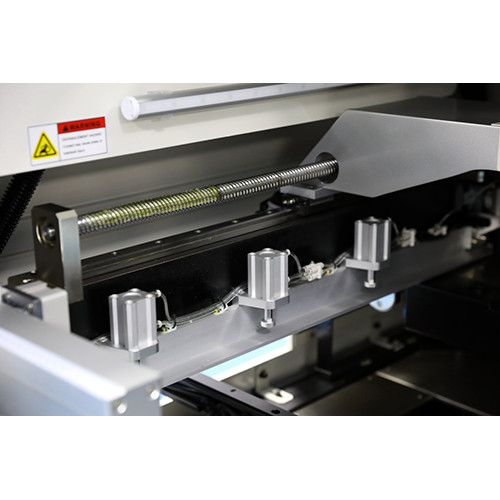

4, X Y1 Y2 στις ΗΠΑ HAYDON γραμμικό κινητήρα, η ιαπωνική βίδα κίνησης ακριβείας, αυτο-λουβουργητική οδήγηση σιδηρόδρομο, για να εξασφαλιστεί η ακρίβεια
5,Net πλαίσιο Y για να εντοπίσει αυτόματα, μπορεί γρήγορα να συνειδητοποιήσει αυτόματο πρότυπο αντίθετο σημείο;

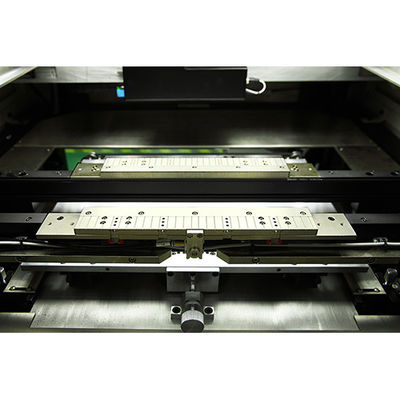

6"Καμπυλωμένη δέσμη λεπίδας που χρησιμοποιεί χάλυβα υψηλής αντοχής, στη διαδικασία εκτύπωσης για να εξασφαλιστεί η σταθερότητα της κεφαλής εκτύπωσης·
Το σύστημα πλωτού τύπου ξυραφέτη, η μοναδική ελαστική συσκευή διαμονής, μπορεί να προστατεύσει πολύ καλά τη διαδικασία πτώσης του ξυραφέτη και του ξυραφέτη.

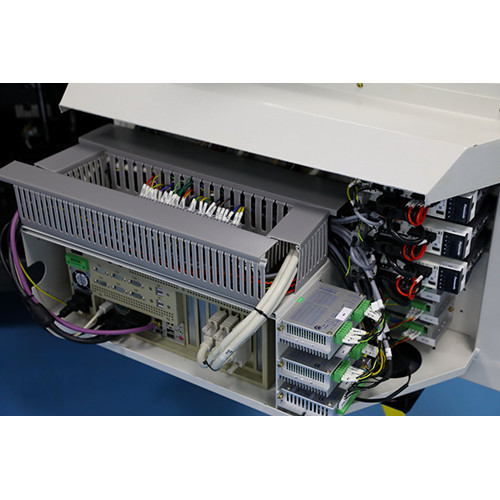

| Άρθρο | Σχήμα | Α9 |
| Μέγιστο μέγεθος | 737X737mm | |
| Δάχος | 25 ~ 40 mm | |
| Μικρό μέγεθος PCB | 50×50 χιλιοστά | |
| Μέγιστο μέγεθος PCB | 510×340mm ((530×340mm) | |
| Δάχος PCB | 0.4~6mm | |
| Πίνακας διαμόρφωσης PCB | < 1% | |
| Υψόμετρο μεταφοράς | 900±40 mm | |
| Κατεύθυνση μεταφοράς | Αριστερά-δεξιά, δεξιά-αριστερά, αριστερά-αριστερά, δεξιά-δεξιά. | |
| Ταχύτητα μεταφοράς | Δοκιμάσιμος μέγιστος 1500 mm/S | |
| Τοποθεσία του συμβουλίου PCB |
Σύστημα υποστήριξης | Μαγνητική καρφίτσα/ταμπλό ρυθμιζόμενο προς τα πάνω/φραγίδα στήριξης με το χέρι Μαγνητικό δαχτυλίδι / ρυθμιζόμενη πλατφόρμα ανάρτησης |
| Σύστημα σύσφιξης | πλευρική σφραγίδα, ακροφύσιο κενού | |
| Κεφαλή εκτύπωσης | Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης | |
| Ταχύτητα σφουγγαρίσματος | 6~200 mm/sec | |
| Πίεση σφουγγαρίσματος | 0 ~ 15Kg | |
| Γωνία σφουγγαρισμού | 60°/55°/45° | |
| Τύπος σφουγγαριού | Ατσάλι ατσάλινο (Standard), πλαστικό | |
| Ταχύτητα διαχωρισμού των στίχων | 0.1~20mm/sec Προγραμματίζεται | |
| Σύστημα καθαρισμού | Ξηρό, υγρό, κενό (προγραμματιζόμενο) | |
| Περιοχές προσαρμογής πίνακα | Χ: ± 10 mm·Υ: ± 10 mm·θ: ± 2° | |
| Μηχανή | ||
| Επαναλαμβάνεται ακρίβεια θέσης | ± 0,008 mm | |
| Ακριβότητα Τύπου | ±0,02 mm | |
| Χρόνος κύκλου | < 7s (εκτός από την εκτύπωση και το καθαρισμό) | |
| Αλλαγή προϊόντος | < 5 λεπτά | |
| Απαιτείται αέρας | 4.5~6Kg/cm2 | |
| Εισφορά ισχύος | Δυναμικό ρεύματος: | |
| Μέθοδος ελέγχου | Έλεγχος PC | |
| Μέγεθος μηχανής | 1220 ((L) X1355 ((W) X1500 ((H) mm | |
| Βάρος μηχανής | Περίπου: 1000Kg | |
