Ηλεκτρονική συσκευή εκτύπωσης στίχων PCB SMT Printer

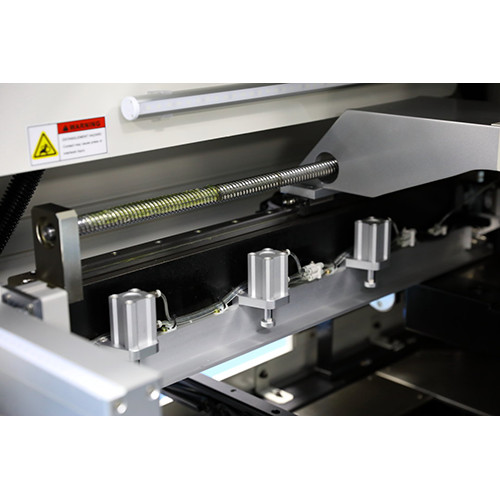

1Σύστημα Σκρεπτήρα.
Ένα αυτόματο σύστημα τοποθέτησης προτύπων εξοικονομεί την αλλαγή γραμμής με την πάροδο του χρόνου και βελτιώνει τη συνολική αποτελεσματικότητα.
2Εικόνα και οπτικό σύστημα
Ο εκτυπωτής πάστες συγκόλλησης έχει ομοιόμορφο δακτυλικό φως, υψηλής φωτεινότητας ομοαξονικό φως,και προηγμένο σύστημα όρασης άνω/κάτω Πλήρης φάση αντιστάθμισης φωτός Αυτοματοποιημένη και ακριβής αναγνώριση σημείων MARKΕφαρμόζεται για πλαστική κασσίτερου, πλαστική χαλκού, πλαστική χρυσού, ψεκαστική κασσίτερου, FPC και άλλους τύπους PCB με διαφορετικά χρώματα, ικανό να εξασφαλίσει υψηλή ακρίβεια.
3Σύστημα καθαρισμού
Το σύστημα καθαρισμού με σεντσίλ είναι αυτόματο και αποτελεσματικό.τόσο μεμονωμένα και πολλαπλασιάζονται και μπορείτε επίσης να επιλέξετε να καθαρίσετε με το χέριΗ μονάδα καθαρισμού χωρίζεται από την κάμερα CCD, η οποία μπορεί να ελαχιστοποιήσει το φορτίο του κινητήρα και την ώθηση, να βελτιώσει την ακρίβεια και την ταχύτητα τοποθέτησης και να παρατείνει τη διάρκεια ζωής.Το σύστημα ψεκασμού εξασφαλίζει την ομοιόμορφη ψεκασμόΤο λογισμικό μπορεί να ελέγξει τη δοσολογία του αλκοόλ και του χαρτιού καθαρισμού, εξοικονομώντας αποτελεσματικά περισσότερα καταναλώσιμα.ισχυρή και αποτελεσματική.
4Σύστημα βαθμονόμησης
Η σύνδεση τριών άξονων έχει σχεδιαστεί με εξαιρετικά υψηλά δυναμικά χαρακτηριστικά.
5.Επιχειρησιακή διεπαφή
Χρησιμοποιώντας το Windows interface και εύκολο για τον χρήστη, με ανθρώπινο-μηχανή διαδραστική λειτουργία προγραμματισμού έχει σχεδιαστεί με διδασκαλία και καθοδήγηση λειτουργίας πλοήγησης είναι διαθέσιμη σε κάθε βήμα.Κινέζικη και αγγλική γλώσσα επιλέξιμη Λειτουργικό σύστημα.

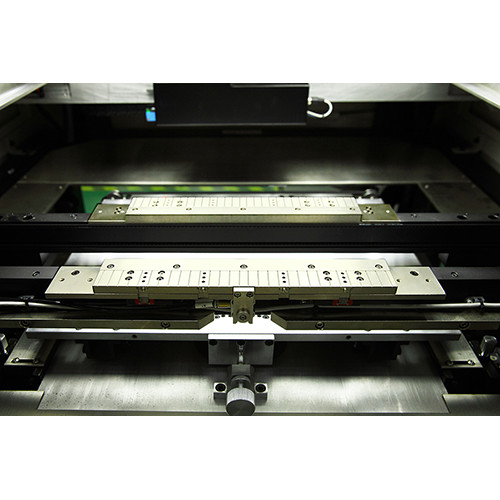

Σύστημα μεταφοράς και συμπίεσης PCB
Το μοναδικό σύστημα μετάδοσης ζώνης αποτρέπει την κολλή ή την πτώση του PCB Ο προγραμματιζόμενος κινητήρας ελέγχει την ταχύτητα μεταφοράς και τοποθετεί το PCB στην ακριβή θέση στο εκτυπωτή πάστες συγκόλλησης.Ελεύθερη επιλογή αριστερά ή δεξιά ως κατεύθυνση εισόδου/εξόδου του PCBΗ ευέλικτη πλευρική σφίξιμο και η υποστήριξη PCB κενό μπλοκ κρατήστε PCB σφιχτά και να εξασφαλίσει την πλήρη ακόμη επαφή μεταξύ PCB και stencil.
| Προδιαγραφή παραμέτρου | Αυτοματοποιημένος εκτυπωτής πάστες συγκόλλησης ASE |
|---|---|
| Μέγεθος πίνακα οθόνης | 370 * 370 mm |
| Μέγιστο μέγεθος πλαισίου οθόνης | 737 * 737mm |
| Μονάδα οθόνης | 25 ~ 40 mm |
| Μέγεθος πλάκας PCB Min | 50*50mm |
| Μέγεθος PCB | 400*340mm |
| Δάχος πλακέτας PCB | 0.4~6mm |
| Πίνακας διαμόρφωσης PCB | < 1% |
| Υψόμετρο μεταφοράς | 900 ± 40 mm |
| Κατεύθυνση μεταφοράς | Αριστερά-δεξιά, δεξιά-αριστερά, αριστερά-αριστερά, δεξιά-δεξιά. |
| Ταχύτητα μεταφοράς | Δοκιμάσιμος μέγιστος 1500 mm/S |
| Τοποθεσία πίνακα Τοποθεσία PCB (σύστημα υποστήριξης) | Μαγνητική καρφίτσα/Επάνω-κάτω πίνακα ρυθμίζεται/βλάνκος στήριξης με το χέρι |
| Τοποθεσία της πλακέτας Τοποθεσία PCB (σύστημα σύσφιξης) | πλευρική συμπίεση, ακροφύσιο κενού |
| Κεφαλή εκτύπωσης | Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης |
| Ταχύτητα σφουγγαρίσματος | 6-200 mm/sec |
| Πίεση σφουγγαρίσματος | 0-15 κιλά |
| Γωνία σφουγγαρισμού | 60° /55° /45° |
| Τύπος σφουγγαριού | Ατσάλι από ανοξείδωτο χάλυβα, πλαστικό |
| Ταχύτητα διαχωρισμού των στίχων | 0.1~20mm/sec Προγραμματίζεται |
| Σύστημα καθαρισμού | Καθαρό, υγρό, κενό (προγραμματιζόμενο) |
| Περιοχές ρύθμισης πίνακα | Χ: ± 10 mm· Y± 10 mm· θ · ±2° |
| Επικαιροποιημένο σύστημα | 8*6mm |
| Επιθεώρηση πάστες συγκόλλησης | Πρότυπο επιθεώρησης 2d |
| Επαναλαμβάνεται ακρίβεια θέσης | ±0,01 mm |
| Ακριβότητα Τύπου | ±0,025 mm |
| Χρόνος κύκλου | < 7s (εκτός από την εκτύπωση και το καθαρισμό) |
| Αλλαγή προϊόντος | < 5 λεπτά |
| Απαιτείται αέρας | 4.5~6Kg/cm2 |
| Εισφορά ισχύος | Δυναμικό ρεύματος: |
| Μέθοδος ελέγχου | Έλεγχος PC |
| Μέγεθος μηχανής | 1220(L) * 1375(W) * 1500(H) mm |
| Βάρος της μηχανής | Περίπου: 1000 kg |
Γενικές ερωτήσεις
Ε: Πώς μπορείτε να εγγυηθείτε την ποιότητα των πωλήσεών σας;
Α: Εγγυόμαστε ότι κάθε σύνολο μηχανών υποβάλλεται σε αυστηρές δοκιμές πριν παραδοθούν σε εσάς, για να διασφαλιστεί η άριστη απόδοση όλων των προϊόντων.
Ε: Πώς είναι η εκπαίδευση;
Α: Μετά την αγορά των μηχανών μας, οι μηχανικοί σας μπορεί να πάει στην εταιρεία μας ή είναι τόσο εύκολο να λειτουργήσει
Το μηχάνημα σύμφωνα με το εκπαιδευτικό βίντεο και το εγχειρίδιο χρήσης, το εγχειρίδιο χρήσης θα έρθει μαζί με το μηχάνημα.
Ε: Θα ήθελα να σας ρωτήσω αν είναι δυνατόν να έχω το λογότυπό μου στο προϊόν.
Ελπίζουμε να γνωρίζετε ότι η εταιρεία μας υποστηρίζει απόλυτα την εξατομικευμένη υπηρεσία λογότυπου.
Ε: Είναι δύσκολο να χρησιμοποιήσετε αυτά τα μηχανήματα;
Α: Όχι, καθόλου δύσκολο. Για τους προηγούμενους πελάτες μας, το πολύ 2 ημέρες είναι αρκετές για να μάθουν να χειρίζονται τα μηχανήματα.
