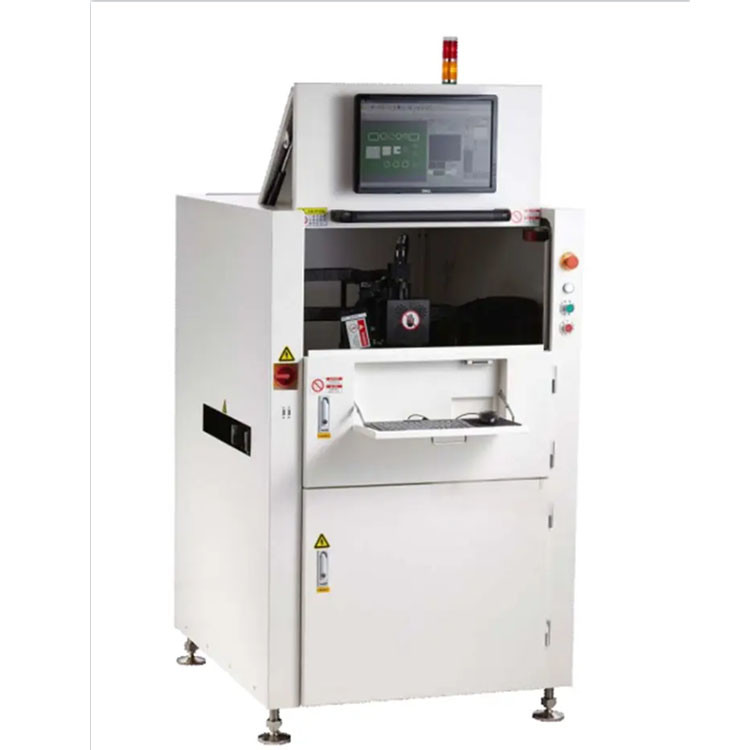

3D SPI μπορεί να λύσει πλήρως το πρόβλημα της σκιάς και τυχαία αντανάκλαση στη διαδικασία ανίχνευσης, έτσι ώστε το έλαιο πάστα 3D ανίχνευση
η ακρίβεια είναι υψηλότερη· εξοπλισμένη με κάμερα υψηλής ταχύτητας 5M pixel, η ταχύτητα ανίχνευσης είναι ταχύτερη, η εικόνα είναι πιο λεπτή και πλούσια· είναι ιδανική
επιλογή για γραμμές παραγωγής υψηλής ταχύτητας και υψηλής ακρίβειας.
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΕΣ:
| Σχήμα | Α510 | Α510DL | Α1200 |
| Μέγεθος PCB | 55*55 ~450*450mm | 55*55 ~450*310mm Δύο | 55*55 ~ 1200*650mm |
| Σφιχτότητα PCB | 0.5 ~ 7.0 mm | ||
| Βάρος PCB | ≤ 5,0 kg | ||
| Προσαρμογή μεταφορέα | Εγχειρίδιο/αυτόματο | ||
| Τύπος μέτρου | Υψόμετρο,περιοχή,όγκος,εξόπλωση,γέφυρα,σχήμα ((απολείπουσα εκτύπωση,ανεπαρκής κασσίτερος,υπερβολικός κασσίτερος,γέφυρα,εξόπλωση,λάθη σχήματος,μόλυνση της επιφάνειας) | ||
| Υψόμετρο προσκόλλησης | 0 ~ 550um | ||
| Μιν Παντ Πιτς | ≥ 100um | ||
| Αρχή μέτρησης | 3D λευκό φως PSLM PMP ((Προγραμματιζόμενη διαστημική διαμόρφωση φωτός, προφίλομετρία μέτρησης φάσης) | ||
| Ποσότητα αρχηγού επιθεώρησης | 1 | ||
| Pixel της κάμερας | 5M, (10M/12M ως επιλογή) | ||
| Ταχύτητα ανίχνευσης | 0.35 ~ 0,5s/FOV | ||
| Χρόνος Προγράμματος | 5 ~ 10 λεπτά | ||
| Τύπος δεδομένων | Δεδομένα Gerber 274D/274X, σάρωση PCB | ||
| Δύναμη | AC220,50/60Hz,1KVA | ||
| Μέγεθος μηχανής | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| Βάρος | 965 κιλά | 1200 κιλά | 1600 κιλά |
Βασική τεχνολογία και χαρακτηριστικά
1.ΠΡΟΓΡΑΜΜΑΤΙΚΗ ΣΤΡΟΚΤΟΡΙΚΗ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ ΤΗΣ ΤΗΡΕΣ
Η τεχνολογία προφίλ διαμόρφωσης φάσης (PMP) χρησιμοποιείται για την επίτευξη τρισδιάστατης μέτρησης της τυπωμένης πάστες συγκόλλησης.που μπορεί να βελτιώσει σημαντικά την ακρίβεια της μέτρησης, εξασφαλίζοντας παράλληλα επιθεώρηση υψηλής ταχύτητας.
Παρέχει ποικιλία ακρίβειας ανίχνευσης 2,8μm,4.5μm, 5μm, 7μm, 8μm, 10μm, 12μm, 15μm, 18μm, 20μm κ.λπ. Ακολουθεί τις απαιτήσεις του πελάτη για ποικιλία προϊόντων και ταχύτητα ανίχνευσης.
Λύνει το πρόβλημα του συνηθισμένου φακού, της σφραγίσματος και της παραμόρφωσης χρησιμοποιώντας ένα ακριβό τηλεκεντρικό φακό και έναν ειδικό αλγόριθμο δοκιμής λογισμικού.η οποία βελτιώνει σημαντικά την ακρίβεια της επιθεώρησης και την ικανότητα επιθεώρησηςΕπιτυγχάνει την κορυφαία στατική αντιστάθμιση της βιομηχανίας για την παραμόρφωση FPC.
Οι μηχανικοί με οποιοδήποτε επίπεδο εμπειρίας μπορούν να προγραμματίσουν ανεξάρτητα το σύστημα γρήγορα και με ακρίβεια μέσω του Gerber που εισάγει λογισμικό και την φιλική διεπαφή προγραμματισμού.Η λειτουργία με ένα κουμπί από τον χειριστή έχει σχεδιαστεί επίσης μειώνει σημαντικά τις απαιτήσεις για την εκπαίδευση.
Το MiniLED και το MicroLED αποτελούνται από μικρά φώτα LED. Ο αριθμός των μικρών LED σε μια ενιαία πλακέτα μπορεί να φτάσει τα περισσότερα από 1 εκατομμύριο pads.ενώ το μέγεθος μιας μονάδας MicroLED μπορεί να είναι 50μmΩς εκ τούτου, ο εξοπλισμός 3DSPI που χρησιμοποιείται σε προϊόντα υψηλής πυκνότητας χρησιμοποιεί την υψηλότερη διαμόρφωση στον κλάδο.Λεπτομετρικές μηχανές και γραμμικός κωδικοποιητής για τη διασφάλιση της ακρίβειας κίνησης των μικρών διαστάσεων πλακιδίωνΧρησιμοποιώντας τον κορυφαίο τηλεκεντρικό φακό της βιομηχανίας με ανάλυση 1,8μm και βελτιστοποιώντας τη μετατροπή Gerber, την εργασία φόρτωσης, τον αλγόριθμο, την αποθήκευση δεδομένων και το ερώτημα, κλπ., η ακρίβεια,Η ταχύτητα και η αποτελεσματικότητα των επιθεωρήσεων βελτιώνονται σημαντικά.
