SELPOT-400 Μηχανή Επιλεκτικής Κυματοειδούς Συγκόλλησης Online με Μέγιστο Μέγεθος Φορτίου 400x400mm, Χωρητικότητα Κάδου Συγκόλλησης 15 κιλών και Μέθοδο Προθέρμανσης με Άνω Υπέρυθρη Θέρμανση

Προϊόντα

Συγκολλώντας μηχανή κυμάτων SMT

Μηχανές που σχετίζονται με την SMT

Μηχανή SMT SPI

Επικοινωνήστε μαζί μας

Rain@szhonreal.com

+8613828867640

Επικοινωνήστε τώρα

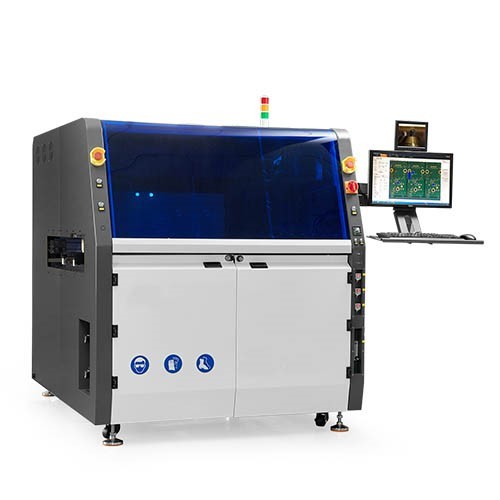

SELPOT-400 Μηχανή Επιλεκτικής Κυματοειδούς Συγκόλλησης Online με Μέγιστο Μέγεθος Φορτίου 400x400mm, Χωρητικότητα Κάδου Συγκόλλησης 15 κιλών και Μέθοδο Προθέρμανσης με Άνω Υπέρυθρη Θέρμανση

MOQ:	1 σύνολο
Τιμή:	USD 65000-72000 Per Set
Τυπική συσκευασία:	Ξύλινη συσκευασία κιβωτίων εξαγωγής
Προθεσμία παράδοσης:	30 εργάσιμες μέρες
Τρόπος πληρωμής:	Τ/Τ, Western Union,
Δυνατότητα ανεφοδιασμού:	1000 σετ/έτος

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Honeal

Αριθμό μοντέλου

SELPOT-400

Διάσταση:

Δοκιμαστικό σύστημα

Μέγιστο μέγεθος φορέα:

L400 X W400MM

Πλάτος Μεταφορέα:

50400mm

Ακρίβεια θέσης:

+ / - 0,05 mm

Ικανότητα δοχείων ύλης συγκολλήσεως:

15 kg/PCS

Μέθοδος προθέρμανσης:

Ανώτερη θερμοκρασία υπέρυθρου

Επισημαίνω:

Μηχανή ηλεκτρονικής επιλεκτικής συγκόλλησης κυμάτων

Μηχανή επιλεκτικής συγκόλλησης μέσω διαδικτύου

Περιγραφή προϊόντος

Πλεονεκτήματα:

1. Ολοκληρωμένο πλήρως λειτουργικό μοντέλο, η όλη πλατφόρμα κίνησης ενσωματώνει ψεκασμό και συγκόλληση, συμπαγής χώρος.

2. Σταθερή πλακέτα PCB, κινούμενη πλατφόρμα ψεκασμού και συγκόλλησης.

3. Υψηλή ποιότητα συγκόλλησης, βελτιώνει σημαντικά το ποσοστό επιτυχίας της συγκόλλησης.

4. Αρθρωτός σχεδιασμός διαδικτυακής μεταφοράς SMEMA, υποστηρίζει τους πελάτες για ευέλικτη διαμόρφωση γραμμής.

5. Πλήρης έλεγχος PC. Όλες οι παράμετροι μπορούν να ρυθμιστούν στον υπολογιστή και να αποθηκευτούν στο μενού PCB, όπως διαδρομή κίνησης, θερμοκρασία συγκόλλησης, τύπος ροής, τύπος συγκόλλησης, θερμοκρασία n2 κ.λπ., καλύτερη ιχνηλασιμότητα και εύκολη λήψη επαναλαμβανόμενης ποιότητας συγκόλλησης.

Όνομα μηχανήματος	SELPOT-400
Γενικά
Διαστάσεις	Μ1520mm x Π1650mm x Υ1650mm
Γενική ισχύς	18kw
Κατανάλωση ισχύος	5-7kw
Τροφοδοσία	Τριφασική 380V 50HZ
Καθαρό βάρος	1200KG
Απαιτούμενη πηγή αέρα	0.4-0.6MPa
Απαιτούμενη ροή αέρα	8-12L/min
Απαιτούμενη πίεση N2	0.4-0.6MPa
Απαιτούμενη ροή N2	περισσότερο από 2 κυβικά μέτρα ανά ώρα
Απαιτούμενη καθαρότητα N2	>99.998%
Απαιτούμενος εξαερισμός	500--800CMB/H
Φορέας ή PCB
Φορέας	Ανάλογα με το προϊόν
Μέγιστο μέγεθος φορέα	Μ400 x Π400 mm
Πάχος PCB	0.2mm-----6mm
Άκρη PCB	5mm ή περισσότερο
Έλεγχος & Μεταφορέας
Έλεγχος	Βιομηχανικός υπολογιστής
Πλάτος μεταφορέα	100-400MM
Τύπος μεταφορέα	Κύλινδρος SUS
Πάχος μεταφορέα	2---6mm (πάχος άκρης ή πάχος φορέα)
Κατεύθυνση μεταφορέα PCB	Από αριστερά προς τα δεξιά
Εκκαθάριση πάνω από τον μεταφορέα PCB	100MM
Εκκαθάριση κάτω από τον μεταφορέα PCB	30MM
Φορτίο μεταφορέα	<10kg
Ράγα μεταφορέα	Ράγα αλουμινίου
Ύψος μεταφορέα	900+/-30mm
Τραπέζι κίνησης
Άξονας κίνησης	X, Y, Z
Έλεγχος κίνησης	Έλεγχος σερβοκινητήρα κλειστού βρόχου
Κινητήρας κίνησης	Σερβοκινητήρας μάρκας
Βιδωτή μπάλα	Hiwin
Ακρίβεια θέσης	+ / - 0.05 mm
Σασί	Συγκόλληση μετάλλων
Διαχείριση ροής
Ακροφύσιο ροής	Ιαπωνία Lumina
Ανθεκτικότητα ακροφυσίου	ανοξείδωτο ατσάλι
Χωρητικότητα δεξαμενής ροής	3L
Δεξαμενή ροής	Δεξαμενή πίεσης
Χωρητικότητα δεξαμενής αλκοόλης	1L
Δεξαμενή αλκοόλης	Δεξαμενή πίεσης
Προθέρμανση
Μέθοδος προθέρμανσης	Άνω θέρμανση IR
Ισχύς θερμαντήρα	13.5kw
Εύρος θερμοκρασίας	25--240℃
Δεξαμενή συγκόλλησης
Αριθμός τυπικής δεξαμενής		1 τεμ.
Χωρητικότητα δεξαμενής συγκόλλησης		13 kgs / δεξαμενή συγκόλλησης (Ηλεκτρομαγνητική αντλία)
Έλεγχος θερμοκρασίας συγκόλλησης		PID
Χρόνος τήξης		20--30 Λεπτά
Μέγιστη θερμοκρασία συγκόλλησης		350 ℃
Θερμαντήρας συγκόλλησης		1.2kw
Ακροφύσιο συγκόλλησης
Ακροφύσιο		Προσαρμοσμένο
Υλικό		Κράμα υψηλής περιεκτικότητας σε άνθρακα
Τυπικά εξοπλισμένο ακροφύσιο		Τυπικά εξοπλισμένα 5 τεμ. / δεξαμενή συγκόλλησης (εσωτερική διάμετρος ακροφυσίου 2.5mm, 3mm, 4mm, 5mm, 6mm)
Διαχείριση N2
Θερμαντήρας N2		Τυπικά εξοπλισμένο
Εύρος θερμοκρασίας N2 εσωτερικής μονάδας		0- 350 C
Κατανάλωση N2		2 m³ /h / ακροφύσιο

Λεπτομέρειες:
