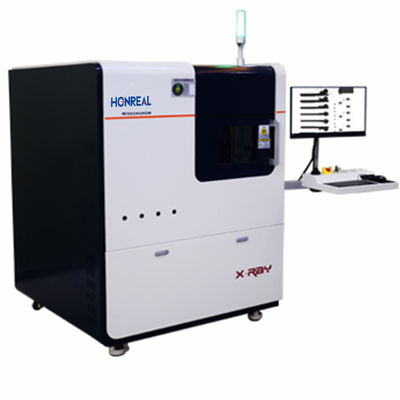

Σύστημα επιθεώρησης ακτίνων Χ με ακτίνες Χ υψηλής ακρίβειας

MOQ:	1 σύνολο
Τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	Ξύλινη συσκευασία κιβωτίων εξαγωγής
Προθεσμία παράδοσης:	20 εργάσιμες μέρες
Τρόπος πληρωμής:	Τ/Τ, Western Union,
Δυνατότητα ανεφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Honreal

Πιστοποίηση

Αριθμό μοντέλου

S-7200

Όνομα προϊόντος:

Μηχάνημα επιθεώρησης ακτίνων Χ

Ρεύμα τάσης:

90kv, 10-200uA

Μέγεθος εστίασης:

Περιοχή απεικόνισης:

130 χιλιοστά × 130 χιλιοστά

Γωνία κλίσης:

Στροφή θέασης 0-90° (45° αριστερά και δεξιά)

Διάσταση:

1300mm(L) * 1320mm(W) * 1800mm(H)

Επισημαίνω:

Μηχανή ελέγχου ακτίνων Χ υψηλής ακρίβειας

Σύστημα επιθεώρησης ακτίνων Χ 130 mm × 130 mm

Περιγραφή προϊόντος

Σύστημα Επιθεώρησης Ακτίνων Χ Υψηλής Ακρίβειας Μηχανή Επιθεώρησης Ακτίνων Χ

Κύρια Περιγραφή :

Κλειστός Σωλήνας από HAMAMATSU Ιαπωνίας.
Εισαγόμενος Ανιχνευτής από την Κορέα Rayence.
Μικρο-εστίαση
Μέγεθος σημείου έως 5µ
5″ x 5″ ή 4″ x 3″ ψηφιακοί ανιχνευτές επίπεδης οθόνης CMOS υψηλής ανάλυσης και υπερ-ανάλυσης
Κλίση 60° για προβολή υπό πλάγια γωνία
Πλατφόρμα Επιθεώρησης 22″ x 18″ με Περιστροφή 350°
Χρωματική χαρτογράφηση με παράθυρο ζουμ παρέχει εύκολη εντόπιση και αναγνώριση σφαλμάτων
Κίνηση άξονα Ζ του σωλήνα ακτίνων Χ και του ανιχνευτή
Ρυθμίσεις kV και mA ελεγχόμενες από υπολογιστή
Μεταβλητής ταχύτητας πλατφόρμα X-Y (και περιστροφή) ελεγχόμενη από υπολογιστή
Απλό κλικ, διαισθητικό GUI παρέχει πρόσβαση στη δημιουργία προηγμένων ρουτινών επιθεώρησης
Όλα τα εργαλεία λογισμικού είναι στάνταρ, συμπεριλαμβανομένων (αλλά όχι περιοριστικά)
Ανίχνευση κενών BGA και αυτόματοι υπολογισμοί
Επιθεώρηση ακτίνων Χ για εύκαμπτα καλώδια FPC
Επιθεώρηση SMT Mounting και PCB με ακτίνες Χ
Εύκολη εγγραφή μακροεντολών για διαισθητικό προγραμματισμό βήμα-προς-βήμα
Διάφορα εργαλεία μέτρησης για TH, ακτίνα, περιοχή, περίμετρο, κ.λπ.
Βιομηχανικός Υπολογιστής με σύστημα Windows, 24″ οθόνη επίπεδης οθόνης LCD

Το σύστημα αυτής της σειράς εξοπλισμού αποτελείται κυρίως από επτά κύρια μέρη: πηγή ακτίνων Χ μικρο-εστίασης, μονάδα απεικόνισης, σύστημα επεξεργασίας εικόνας υπολογιστή, μηχανικό σύστημα, σύστημα ηλεκτρικού ελέγχου, σύστημα προστασίας ασφαλείας και σύστημα προειδοποίησης. Ενσωματώνει σύγχρονες μη καταστροφικές δοκιμές, τεχνολογία λογισμικού υπολογιστών, τεχνολογία απόκτησης και επεξεργασίας εικόνας, τεχνολογία μηχανικής μετάδοσης και αλγορίθμους AI, καλύπτοντας τέσσερις κύριους τεχνικούς τομείς: οπτικό, μηχανικό, ηλεκτρικό και αλγοριθμικό. Εκμεταλλευόμενο τις διαφορές στην απορρόφηση ακτίνων Χ που προκαλούνται από διαφορετικά υλικά ή πάχη, απεικονίζει την εσωτερική δομή των αντικειμένων και στη συνέχεια διεξάγει ανίχνευση εσωτερικών ελαττωμάτων. Μπορεί να παρέχει παρακολούθηση σε πραγματικό χρόνο εικόνων επιθεώρησης υψηλής ευκρίνειας των προϊόντων, προσδιορίζοντας την παρουσία, τον τύπο και το επίπεδο των εσωτερικών ελαττωμάτων. Ταυτόχρονα, με βάση τις προσαρμοσμένες απαιτήσεις του χρήστη, ο αλγόριθμος AI είναι ικανός για αυτόματο προσδιορισμό ελαττωμάτων, διασφαλίζοντας ακρίβεια και αντικειμενικότητα στην αξιολόγηση.

Παράμετροι Εξοπλισμού

Κατηγορία	Στοιχείο	Τύπος	Παράμετροι και Λειτουργίες
Διαμόρφωση Υλικού	Πηγή Ακτίνων Χ	Μάρκα Τύπος	HAMAMATSU,Hamamatsu, Ιαπωνία,Κλειστή Μικρο-εστίαση Ακτίνων Χ Πηγή
		Τάση Ρεύμα	90kv,10-200uA
		Μέγεθος Εστίασης	5μm
		Μέγιστη Ισχύς	8W
	Μονάδα Απεικόνισης	Μάρκα Τύπος	iRAY,Αμορφικό Πυρίτιο Επίπεδη Ανιχνευτής Οθόνης
		Περιοχή Απεικόνισης	130mm×130mm
		Φωτοευαίσθητη Μονάδα Μέγεθος	85μm
		Μήτρα Pixel	1536×1536
		Ανάλυση	5.8Lp/mm
		Γωνία Κλίσης	0-90° γωνία θέασης (45° αριστερά και δεξιά)
		Ρυθμός Καρέ Εικόνας	20fps
		Λόγος Μεγέθυνσης	Γεωμετρική μεγέθυνση 150 φορές
	Υπολογιστής	Μάρκα Κεντρικού	Βιομηχανικός Υπολογιστής Advantech
		Βιομηχανικός Υπολογιστής Διαμόρφωση	CPU:I5 6500 RAM:8G, HDD:1TB
		Οθόνη	Οθόνη LCD 24" FHD
	Πλατφόρμα Φόρτωσης	Περιοχή Φόρτωσης	520mm×520mm
		Μέγιστη Περιοχή Επιθεώρησης	520mm×520mm
		Διαδρομή Κίνησης (Άξονας Ζ)	Πάνελ Ανίχνευσης Z1=300mm, Πηγή Ακτίνων Χ Z2=300mm
		Διαδρομή Κίνησης (Άξονας Χ)	Άξονας Χ=510mm, Άξονας Υ=405mm
		Μέγιστο Βάρος Δείγματος	10kg
		Μέθοδος Ελέγχου Κίνησης	Συνδυασμός Joystick, Ποντικιού και Πληκτρολογίου
	Σύστημα Πλοήγησης	Διαμόρφωση	Hikvision Υψηλής Ευκρίνειας Κάμερα
Σύστημα Λογισμικού	Εισαγωγή Λογισμικού	Πνευματική Ιδιοκτησία	Ανεξάρτητη ανάπτυξη με ιδιόκτητη πνευματική ιδιοκτησία λογισμικού.

	Λειτουργίες Λογισμικού	Αυτόματη Ρύθμιση Εικόνας	Καταγραφή συντεταγμένων θέσης και πληροφοριών παραμέτρων χαρακτηριστικών σημείων
		Αυτόματη Λειτουργία Πλοήγησης	Διευκολύνει γρήγορη μετακίνηση σε σημεία επιθεώρησης
		Λειτουργία Υπολογισμού	Ικανότητα μέτρησης φυσαλίδων σε ηλεκτρονικά/ημιαγωγικά προϊόντα
		Μοντέλο Αλγορίθμου	Προσαρμόσιμη ανίχνευση μοντέλα αλγορίθμων βάσει απαιτήσεων
		Λειτουργία Επεξεργασίας Θέσης	Εύκολη επίτευξη ανίχνευσης θέσης πολλαπλών σημείων
Παράμετροι Μηχανής		Βάρος	περίπου 1250Kg
		Τροφοδοτικό	220V/50Hz
		Μέγιστη Ισχύς	2.0KW
		Διαστάσεις Εξοπλισμού	1300mm(Μ) * 1320mm(Π) * 1800mm(Υ)
		Δόση Διαρροής Ακτινοβολίας	<1μSv/h
Ασφάλεια Ακτίνων Χ			1.Δόση Διαρροής Ακτινοβολίας:＜ 1µSv/h.
			2.Το προστατευτικό υλικό του περιβλήματος αποτελείται από δομή χάλυβα-μολύβδου-χάλυβα, και το παράθυρο της μπροστινής πόρτας χρησιμοποιεί υαλοπίνακα μολύβδου για προστασία από ακτινοβολία.
			3.Λειτουργία ασφαλείας διακόπτη: οι διακόπτες ορίου είναι εγκατεστημένοι σε όλες τις θέσεις των θυρών. Όταν η πόρτα ανοίγει, η πηγή ακτίνων Χ αυτόματα διακόπτει την τροφοδοσία.
			4.Χρήση φωτεινών ενδείξεων κατάστασης για την ένδειξη της κατάστασης λειτουργίας της ακτινοβολίας πηγής.
			5.Ο εξοπλισμός έχει λάβει την "Απαλλαγή Εγγραφής για Ραδιοϊσότοπα και Ακτινοβολία Συσκευές".

Λίστα Διαμόρφωσης

ΟΧΙ .	Όνομα	Ποσότητα	Μονάδα	Προδιαγραφές Διαμόρφωσης
1	Πηγή Ακτίνων Χ	1	ΣΕΤ	HAMAMATSU,Hamamatsu, Ιαπωνία,Κλειστή Μικρο-εστίαση Ακτίνων Χ- πηγή 90KV
2	Μονάδα Απεικόνισης	1	PCS	iRAY,Αμορφικό Πυρίτιο Επίπεδη Ανιχνευτής Οθόνης 130mm ×130mm
3	Κεντρικός Υπολογιστής	1	PCS	Βιομηχανικός Υπολογιστής Advantech
4	Οθόνη	1	PCS	Οθόνη HD 24 ιντσών
5	Εξαρτήματα Ελέγχου Ακριβείας	1	ΣΕΤ	Κάρτα Ελέγχου Κίνησης Googol, Κινητήρας, κ.λπ.
6	Μολυβένιο Δωμάτιο και Μέρη Κίνησης	1	ΣΕΤ	Ανεξάρτητη Ανάπτυξη από WISDOMSHOW
7	Λογισμικό	1	ΣΕΤ	Ανεξάρτητη Ανάπτυξη από WISDOMSHOW
