● Ένα νέο απλοποιημένο σχέδιο αντικαθιστά ένα συμβατικό εξωτερικό με δεξιά γωνία.
● Ο ελεγκτής PLC, ο υπολογιστής και το ηλεκτρονικό UPS αποτελούν ένα σταθερό, ασφαλές και αποτελεσματικό σύστημα ελέγχου.
● Το λογισμικό έχει τις λειτουργίες όπως η καταμέτρηση PCB, η ρύθμιση και η επεξεργασία θερμοκρασίας, το μενού παραμέτρων PCB και η δοκιμή προφίλ, οι συναγερμοί και η μετατροπή πολλών γλωσσών.Το λογισμικό έχει κάνει μια μεγάλη επίδραση σχετικά με τα ζητήματα ασφάλειας ακριβώς όπως κύμα κινητήρα τρέχει ασφαλή θερμοκρασία κλπ.
● Ο ωροδιακόπτης μιας εβδομάδας θα προσφέρει μια καταπληκτική λειτουργία για τον πελάτη.Και το μηχάνημα μπορεί να ενεργοποιηθεί αυτόματα για να λιώσει τη συγκόλληση πριν ο χειριστής έρχονται στη δουλειάΌταν έρθει η ώρα της εργασίας, η συγκόλληση έχει λιώσει και όλα είναι έτοιμα.
● Η ειδικά σχεδιασμένη γραμμή καθοδήγησης μειώνει την παραμόρφωση που προκαλείται από τη θερμότητα.
● Σπρέιερ που οδηγείται από βήμα κινητήρα, η ταχύτητα μπορεί να ρυθμιστεί στο PC. Ο χρόνος κίνησης και στάσης θα ρυθμιστεί με πιο πολύτιμο τρόπο.
● Ο ψεκαστήρας είναι κατασκευασμένος στην Ιαπωνία· παρέχει τέλεια απόδοση ατομικοποίησης του ρεύματος.
● Προσθήκη ροής αυτόματα, υπάρχουν δύο αισθητήρες στην δεξαμενή ροής.Ο χειριστής πρέπει μόνο να βάλει ολόκληρο το ρεύμα βαρέλι στην δεξαμενή ροής, εν τω μεταξύ βάλτε τον σωλήνα αναρρόφησης στο βαρέλι.
● Ο έλεγχος της ζώνης προθέρμανσης με εξαναγκαστική συσπείρωση αέρα από ελεγκτή θερμοκρασίας σε μοντέλο PID. Η ζώνη προθέρμανσης θα παρέχει επαρκή ομοιόμορφη θερμότητα για το PCB.
● 3 ατομικές ζώνες θερμού αέρα κάτω και τρίτη ζώνη θερμού αέρα πάνω προαιρετικά, αυτή η διαμόρφωση θα παρέχει το μεγαλύτερο αποτέλεσμα προθέρμανσης για συγκόλληση.
● Χρησιμοποιήστε θερμαντήρα χυτοσίδερου για τη ζύμωση, το οποίο τοποθετείται έξω από τη ζύμωση.
● Δύο κύματα συγκόλλησης.
● Το δοχείο συγκόλλησης είναι κατασκευασμένο από υλικό Ti πάχους 3 χιλιοστών.
● Αύξητης ποιότητας κινητήρας κυμάτων B&M που κατασκευάζεται στην Ιταλία, χαμηλού θορύβου και πιο σταθερός.
● Η κατσαρόλα συγκόλλησης μπορεί να ανυψώνεται και να κατεβαίνει, να εισέρχεται και να βγαίνει αυτόματα.

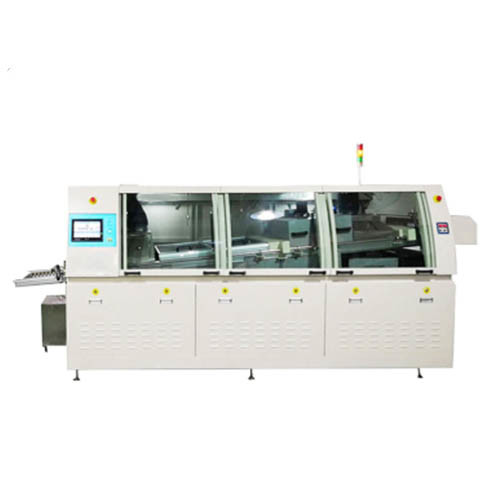

Ειδικές προδιαγραφές μηχανής συγκόλλησης με κύματα χωρίς μόλυβδο HR-400F
| HR-400F - Προδιαγραφές | |
| Σχήμα | HR-400F |
| πλάτος PCB | 50-400MM |
| Δυνατότητα κατσαρόλας συγκόλλησης | 390 κιλά |
| Δύναμη κίνησης/γενική ισχύς | 5-12 kW/25 kW |
| Μέγεθος μηχανής | 4260(L) *1495(W) *1725(H) |
| Καθαρό βάρος | 1500 κιλά |
| Σύστημα ελέγχου | PC + PLC |
| Μηχανή μεταφοράς | 3Ph 220V, 90W |
| Ταχύτητα μεταφορέα | 200MM-1800MM/min |
| Αλκοολική χωρητικότητα | 4.5 λίτρα |
| Κατεύθυνση μεταφορέα | Αριστερά προς τα δεξιά |
| Μέθοδος ψεκασμού | Με κινητήρα βήματος και κινητή ψεκαστήρα με συρόμενο |
| Ψεκαστήρας | Ιαπωνία ST-6 |
| Ζώνη προθέρμανσης | 3 μεμονωμένες ζώνες προθέρμανσης κάτω |
| Δύναμη προθέρμανσης | 4 kW/ζώνη |
| Υλικό δοχείας συγκόλλησης | Πλήρως Ti |
| Θερμαντήρας κατσαρόλας από συγκόλληση | Χυτοσίδηρο |
| Δύναμη θέρμανσης | 1.2KW*10PCS |
| Αριθμός κύματος | διπλό κύμα |
| Τύπος κύματος | Πρώτο κύμα αναταραχής και δεύτερο κύμα Lambda |
| Χρόνος τήξης | 110 λεπτά |
| Υψώστε και κατεβάστε το δοχείο συγκόλλησης | Ηλεκτρικός διακόπτης |
| Κουζίνα συγκόλλησης και συγκόλλησης | Ηλεκτρικός διακόπτης |
| Αντλία καθαρισμού δακτύλων | 1PH 220V 10W |
| Τύπος δακτύλου | Διπλό γάντζο ή δάχτυλο L |
| Υλικό δακτύλων | Τι |
| Γωνία συγκόλλησης | 5-7° |
| Προμήθεια αέρα | 3-5BAR |
| Ηλεκτρική τροφοδοσία | 3PH 380V 50HZ |
Εισαγωγή της διαδικασίας:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by oneΜετά από αυτό, τα συγκολλημένα PCB αποστέλλονται από το σύστημα συγκόλλησης μέσω αλυσίδας μεταφορέα.
Προφυλάξεις:
1Η ροή και το αραιωτικό μέσο πρέπει να αναπληρώνονται τακτικά. Λόγω της άνισης εξατμίωσης των συνθέσεων του ρεύματος, η ειδική βαρύτητα του ρεύματος πρέπει να ελέγχεται τακτικά και να διατηρείται στην καλύτερη τιμή του 0.83.
2Συνήθως, όλη η ροή θα πρέπει να αντικατασταθεί εντός 15-30 ημερών, αλλά εξαρτάται από την επιδείνωσή της.
3Ο στόλος πρέπει να καθαρίζεται καθημερινά μετά την ολοκλήρωση της βάρδιας, ξεβρώντας τον καρφί του στόλου και βυθίζοντας τον σε θήκη αλκοόλ, ώστε να αποφεύγεται η παραμονή πολύς βρώμικης ουσίας.Προσπαθήστε όσο καλύτερα μπορείτε να μην το χτυπήσετε και να το καταστρέψετε..
4Ελέγξτε τακτικά τον αισθητήρα αν υπάρχει πολύ χώμα.
5Οι δύο βαλβίδες ρύθμισης ροής για τον έλεγχο του ψεκασμού, αφού έχουν ρυθμιστεί σωστά, δεν πρέπει να αλλάζουν περιστασιακά.Κανένας εργαζόμενος που δεν είναι αφιερωμένος στη λειτουργία αυτού του μηχανήματος δεν επιτρέπεται να το χειριστεί για να αποφευχθεί οποιοδήποτε κακό ψεκασμό.
6Ο αισθητήρας πριν από το όπλο ψεκασμού είναι για να ανιχνεύσει τα PCB.Έτσι PCBs θα πρέπει να μεταφέρονται από αλυσίδα νύκτες αυτόματα στο μηχάνημα και δεν πρέπει να τραβήξει με το χέρι για να μην οποιοδήποτε ξένο αντικείμενο (όπως το χέρι) ενεργοποιεί αισθητήρα.
7. Καθαρίστε κάθε συλλεγμένο νερό με φίλτρο αέρα.
8Κατά τη ρύθμιση του ψεκασμού, μπορεί να χρησιμοποιηθεί διαφανής πλαστική πλάκα για τον έλεγχο της επίδρασης του ψεκασμού.
9Το φίλτρο πρέπει να καθαρίζεται 1 ~ 3 φορές την ημέρα.
(3) Ελέγξτε τακτικά τη θερμοκρασία των PCBs στο κάτω μέρος για να εξασφαλιστεί το καλύτερο αποτέλεσμα συγκόλλησης.
(4) Ελέγξτε τακτικά αν τα καλώδια είναι παλιά για να αποφευχθεί η διακοπή του ηλεκτρικού ρεύματος.
Υπηρεσίες και υποχρεώσεις
Πριν αγοράσετε το προϊόν, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Κατά την αγορά των προϊόντων, υποσχόμαστε να επιτρέψουμε στους πελάτες να γνωρίζουν καθαρά την ολοκλήρωση του προϊόντος.παράδοση, για να διασφαλίσει το προϊόν άθικτο και στη θέση του εντός του καθορισμένου χρόνου για τις απαιτήσεις του πελάτη.
Η εταιρεία υπόσχεται:
Εκτιμούμε ιδιαίτερα την ανατροφοδότηση σας σχετικά με την ποιότητα των πληροφοριών, όλες οι πληροφορίες θα δοθούν στην ποιότητα των απαντήσεων ανατροφοδότησης.
Σύμφωνα με τις απαιτήσεις της σύμβασης για την εγκατάσταση, την έναρξη λειτουργίας και την κατάρτιση του τεχνικού προσωπικού για τον αγοραστή πουλήθηκε ο εξοπλισμός.
Παρέχουμε μακροπρόθεσμη τεχνική υποστήριξη, η εταιρεία μας έχει επαρκή προμήθεια καταναλωτικού αγοραστή αν ζητηθεί να παραγγείλει ανταλλακτικά, η εταιρεία μας μπορεί να παρέχει έγκαιρα.
