Μηχανοκίνητο εξοπλισμό οπτικής επιθεώρησης εκτός γραμμής, μηχανή PCB AOI για βιομηχανικά

MOQ:	1
Τιμή:	Διαπραγματεύσιμα
Τυπική συσκευασία:	Ξύλινη συσκευασία κιβωτίων εξαγωγής
Προθεσμία παράδοσης:	5-7 ημέρες
Τρόπος πληρωμής:	Τ/Τ, Western Union,
Δυνατότητα ανεφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Honreal

Πιστοποίηση

Αριθμό μοντέλου

Επικαιροποίηση

Όνομα προϊόντος:

Μηχανή επιθεώρησης AOI

Εφαρμογή:

Επιθεώρηση PCB

Μέγεθος PCB:

20 mm × 20 mm έως 450 mm × 350 mm

Διάσταση μηχανών (L*W*H):

L1120 mm × 900 mm × 1400 mm

Εξουσία:

AC220v, 10%, Μία φάση 5a 50/60hz, κατανάλωση ισχύος 600w

Βάρος:

Περίπου 480 κιλά

Επισημαίνω:

Εξοπλισμός οπτικής αυτοματοποιημένης επιθεώρησης εκτός γραμμής

Συσκευές αυτοματοποιημένης οπτικής επιθεώρησης PCB

Βιομηχανική μηχανή PCB AOI

Περιγραφή προϊόντος

Μηχανή Αυτοματοποιημένης Οπτικής Επιθεώρησης PCB AOI εκτός γραμμής H910

Το AOI μπορεί να χρησιμοποιηθεί στις ακόλουθες θέσεις στις γραμμές SMT: μετά την πάστα, πριν την αναρροή, μετά την αναρροή ή σε περιοχές κυματοειδούς συγκόλλησης.

Πλεονέκτημα λειτουργίας:

1. Είναι κατάλληλο για γραμμή παραγωγής SMT υψηλής τεχνολογίας πλήρως αυτόματης και ανίχνευση AOI σε πραγματικό χρόνο.
2. Πιο αποτελεσματική αυτοματοποίηση, χωρίς χειροκίνητη απελευθέρωση, τυπικά σήματα πλακέτας NG ή OK.
3. Ένα πιο οικονομικό, ένα άτομο παρακολουθεί πολλαπλό εξοπλισμό ανίχνευσης AOI.
4. Μπορεί να αναγνωρίσει ανάγνωση και αναζήτηση κωδικών ενός διαστάσεων και κωδικών QR, και να υλοποιήσει σταθμό εργασίας συντήρησης.
5. Σταθερή δυνατότητα ανίχνευσης 0201, προαιρετική λειτουργία ανίχνευσης 01005.
6. Μπροστά από τον φούρνο, μετά τον φούρνο και άλλες θέσεις, μία μηχανή πολλαπλών χρήσεων.

Διαμόρφωση παραμέτρων:

Κατηγορία

Έργο

Προδιαγραφές

Σύστημα οπτικής αναγνώρισης

Επιθεώρηση	Χρησιμοποιώντας πολλαπλούς αλγορίθμους συνθετικά όπως Widm, Τεχνολογία αντίθεσης έγχρωμης εικόνας, Τεχνολογία εξαγωγής χρωμάτων, Ομοιότητα, Τεχνολογία επεξεργασίας δύο τιμών, Ocr/Ocv και ούτω καθεξής.
Κάμερα	Έγχρωμη κάμερα Ccd 5 εκατομμυρίων: 10um/15um/18um/20um/25um
Πηγή φωτός	Δακτυλιοειδές τρισδιάστατο πολύκαναλο έγχρωμο φως, επιλέξτε RGB/RGBW/RGBR/RWBR ανάλογα με την εφαρμογή
Ταχύτητα επεξεργασίας εικόνας	Εξαρτήματα 0201	<10 ms
	Χρόνος ανά εικόνα	<170ms
Περιεχόμενο δοκιμής	Ελαττώματα εκτύπωσης πάστας	Εκτός ευθυγράμμισης, Υπερχείλιση, Ανεπαρκής, Ανοιχτή πάστα, Λεκέδες
	Ελαττώματα εξαρτημάτων	Ελλιπή, Εκτός ευθυγράμμισης, Στραβωμένα, Τάφος, Διαφημιστική πινακίδα, Αναποδογυρισμένα, Αντεστραμμένη πολικότητα, Λάθος, Κατεστραμμένα
	Ελαττώματα συγκόλλησης	Υπερχείλιση, Ανεπαρκής, Βραχυκύκλωμα συγκόλλησης, Λεκέδες
Μέτρα αντιστατικής προστασίας	Αντιστατική ηλεκτρική πρίζα, Αντιστατικός στεφάνι

Μηχανικό σύστημα

Μέγεθος PCB	20 mm x 20 mm έως 450mm x 350 mm (Μπορεί να κατασκευαστεί μεγαλύτερο μέγεθος σύμφωνα με τις απαιτήσεις των πελατών)
Πάχος PCB	0.3 mm ~5.0 mm
Ανοχή παραμόρφωσης PCB	<5 mm
Απόσταση εξαρτημάτων	Επάνω<35mm, Κάτω<75mm
Ελάχιστα εξαρτήματα διάκενου	0201 chip & 0.3mmpitch
Πλατφόρμα X,Y	Οδηγός	AC Serverv
	Ακριβής τοποθέτηση	<8um
	Ταχύτητα κίνησης	830 mm/SEC (MAX)

Λογισμικό σύστημα

Λειτουργικό σύστημα	Windows Professional
Έλεγχος & Αναγνώριση	Χαρακτηριστικά	Widm, Μελέτη προτύπου Ok, Αυτόματη ρύθμιση απεικόνισης προτύπου, Αναγνώριση δεδομένων και αριθμητικής τιμής σφάλματος
Έλεγχος & Αναγνώριση	Λειτουργία	Γραφικός προγραμματισμός, Συνοδεύεται από βιβλιοθήκη chip και λήψη πλαισίου επιθεώρησης σύμφωνα με το σχήμα του chip, χρυσή θέση, μικρομετρική ρύθμιση και εύκολος προγραμματισμός
Σήμα	Αριθμοί σήματος	Μπορούν να επιλεγούν 0 – 2 σήματα
Σήμα	Ταχύτητα αναγνώρισης	0.5s/Pcs

Σύστημα ελέγχου

Κεντρικός υπολογιστής	CPU: Intel Dual-Core, Μνήμη: 4g, Σκληρός δίσκος: 500GB
Οθόνη	Οθόνη LED 22"

Άλλες παράμετροι

Διαστάσεις μηχανής (ΜΠΥ)	Μ1120mm x 900mm x 1400 mm
Βάρος	Περίπου 480 kg
Ισχύς	AC220v, 10%, Μονοφασικό 5a 50/60hz, Κατανάλωση ισχύος 600w

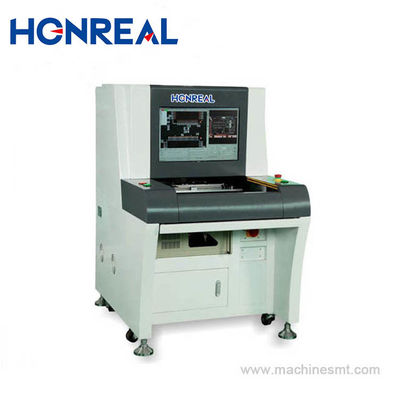

Φωτογραφία
Μηχανοκίνητο εξοπλισμό οπτικής επιθεώρησης εκτός γραμμής, μηχανή PCB AOI για βιομηχανικά

Πιστοποίηση

Η Υπηρεσία μας

1.Προ-διαβούλευση: παρέχει επαγγελματικές λύσεις SMT για ολόκληρη τη γραμμή.
2.Εργοστασιακή εγγύηση: Εργοστασιακή υπηρεσία εγγύησης ενός έτους.
3.Εγκατάσταση: Εγκατάσταση και θέση σε λειτουργία επί τόπου, για την εξασφάλιση ομαλής παραγωγής.
4.Τεχνική εκπαίδευση: παρέχει επαγγελματική εκπαίδευση από το Επίπεδο 1 έως το Επίπεδο 3.
5.Τεχνική υποστήριξη: παρέχει τεχνική υποστήριξη 7 x 24.
6.Αναβάθμιση λογισμικού: προσφέρει δωρεάν αναβαθμίσεις λογισμικού διάρκειας ζωής για όλα τα προϊόντα.
