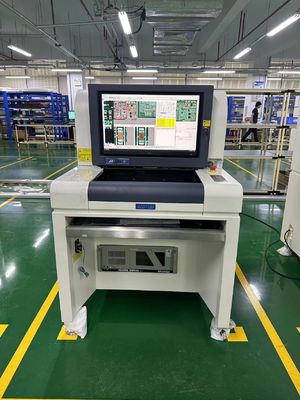

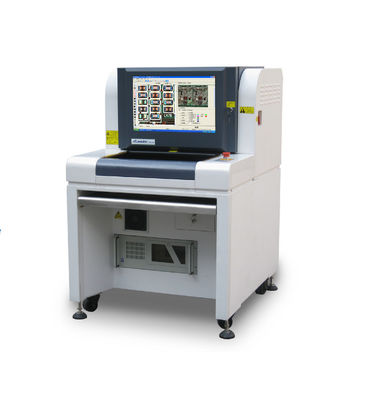

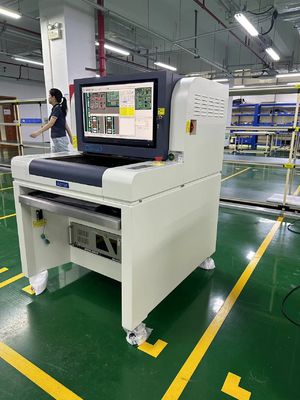

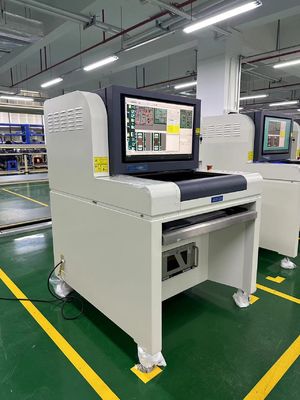

Aleader ALD7120 2D Μηχανή Αυτόματης Οπτικής Επιθεώρησης (AOI) PCB εκτός σύνδεσης με παροχή ρεύματος 220V/50Hz

MOQ:	1 σύνολο
Τυπική συσκευασία:	WoodenCase
Προθεσμία παράδοσης:	15 εργάσιμες μέρες
Τρόπος πληρωμής:	L/C,T/T,Western Union
Δυνατότητα ανεφοδιασμού:	100 σετ/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Aleader

Πιστοποίηση

CE ISO

Αριθμό μοντέλου

ALD7120

Όνομα προϊόντος:

Μηχανή επιθεώρησης AOI

Πηγή φωτός:

Κύκλωτη δομή της φωτεινής πηγής RGB LED

Μέγεθος PCB:

20 mm × 20 mm έως 350 mm x 450 mm

Ελάχιστα μέρη:

01005 τσιπ

Ακριβής τοποθεσία:

< 8μm

Επίδειξη:

Δείκτης LED 22"

Βάρος:

Περίπου 480 κιλά

Τροφοδοτικό:

220V/50Hz

Επισημαίνω:

Μηχανή Επιθεώρησης PCB AOI PCB

2D Μηχανή Επιθεώρησης PCB AOI εκτός σύνδεσης

Μηχανή αυτόματης οπτικής επιθεώρησης PCB

Περιγραφή προϊόντος

Υψηλής ακρίβειας SMT PCB AOI, Μηχανή Οπτικής Επιθεώρησης PCB Αυτοματοποιημένη

Το σύστημα 2D Offline AOI ALeader ALD7120 έχει σχεδιαστεί ειδικά για μικρά και μεσαία SMT καταστήματα.

Με το μικρό του αποτύπωμα και την αθόρυβη λειτουργία, το ALD7120 μπορεί να χρησιμοποιηθεί τόσο στην παραγωγή όσο και στο εργαστηριακό περιβάλλον.

Το σύστημα χρησιμοποιεί τεχνολογία αιχμής i3D και είναι εξοπλισμένο με κάμερα υψηλής ταχύτητας και πολυκατευθυντική
μονάδα φωτισμού.

Η τυπική διαμόρφωση περιλαμβάνει λογισμικό SPC και Repair, εγκατεστημένο στο σύστημα.

Το ALD7120 μπορεί να χρησιμοποιηθεί για την επιθεώρηση PCB μετά από αναρροή, μετά από κύμα, εξαρτήματα σε κόλλες και άλλα.

Λειτουργικές Προδιαγραφές

ALD7120

ALD7130

ALD7150

Πίνακας Δοκιμής

Μετά την αναρροή

Μέθοδος Δοκιμής

Πολλοί κορυφαίοι διεθνείς αλγόριθμοι όπως TOC, Ιστογράμματα, Match, Short, OTHER,

CREST, αλγόριθμοι PIN, αυτόματη ρύθμιση παραμέτρων σύμφωνα με διαφορετικές κουκκίδες δοκιμής.

Κάμερα

Έξυπνη ψηφιακή βιομηχανική κάμερα υψηλής ταχύτητας

Ανάλυση/Εύρος/Ταχύτητα

(Τυπικό):(Προαιρετικό):

(Προαιρετικό):

15μm/Pixel 10μm/Pixel

8μm/Pixel

FOV:36.00mmX30.72mm FOV:24.00mmX20.48mm

FOV:19.20mmX16.38mm

(Ταχύτητα)<200ms>

Φως

Εξαιρετικά φωτεινό ομοαξονικό δακτυλιοειδές LED RRGB (Έγχρωμο φως)

Λειτουργία Προγράμματος

Χειροκίνητος προγραμματισμός, Αυτόματο πλαίσιο, Εισαγωγή CAD αντιστοιχεί αυτόματα στη βιβλιοθήκη εξαρτημάτων

Απομακρυσμένος έλεγχος

Απομακρυσμένος έλεγχος μέσω TCP/IP. Ελέγξτε, ξεκινήστε ή σταματήστε τη μηχανή, ή τροποποιήστε τις διαδικασίες ανά πάσα στιγμή.

Στοιχεία Επιθεώρησης

Κακή εμφάνιση όπως ευθυγράμμιση, ανεπαρκής, βραχυκύκλωμα, έλλειψη, κεκλιμένη, διαφημιστική πινακίδα, τοποθέτηση στο πλάι, ανατροπή,

λάθος εξάρτημα, κατεστραμμένο, πολικότητα, ψευδής συγκόλληση, έλλειψη συγκόλλησης, υπερβολική κόλλα, κενό συγκόλλησης, ακίδα κάλυψης συγκόλλησης

Ειδικά Χαρακτηριστικά

Πολλαπλά προγράμματα που εκτελούνται ταυτόχρονα (υποστηρίζει αυτόματη αλλαγή προγράμματος)

Έλεγχος SPC και προγράμματος

Στατιστική και ανάλυση όλων των δεδομένων δοκιμής, έλεγχος παραγωγής και ανάλυση ποιότητας οπουδήποτε, μπορεί να εξάγει αρχεία Excel, Txt

Σύστημα Barcode

Η κάμερα μπορεί να διαβάσει και να μεταφέρει αυτόματα το Barcode (μονοδιάστατο ή δισδιάστατο), Λειτουργία Multi-Mark (συμπεριλαμβανομένου του Bad Mark)

Λειτουργία Διακομιστή

Διαχειριστικά δεδομένα από πολλά AOI μέσω κεντρικού διακομιστή

Λειτουργικό Σύστημα

Windows

Οθόνη/Έξοδος

LCD

Προδιαγραφές Συστήματος

Μέγεθος PCB

50×50mm(Ελάχιστο)～430×330mm(Μέγιστο)

50×50mm(Ελάχιστο)～620×460mm(Μέγιστο)

50×50mm(Ελάχιστο)～870×650mm(Μέγιστο)

Πάχος PCB

0,3 έως 5 mm

Απόσταση Άκρης Συστήματος Σύσφιξης

TOP:3.5mm Bottom:3.5mm

Βάρος PCB

3KG

Ανοχή PCB

＜5mm ή 2% του διαγώνιου μήκους του PCB

Ύψος PCB

Επάνω πλευρά: 30mm Κάτω πλευρά:80mm

Επάνω πλευρά : 30mm Κάτω πλευρά:120mm

Επάνω πλευρά: 30mm

Κάτω πλευρά:120mm

Μεταφορέας

Αυτόματη σύσφιξη, Αυτόματη αντιστάθμιση για αποφυγή παραμόρφωσης

Ύψος μεταφορέα

850 έως 920mm

Κατεύθυνση μεταφορέα

Αριστερά→ Δεξιά ή Δεξιά→Αριστερά

Οδηγός X/Y

Βίδα και AC σερβο οδηγός, PCB σταθερό, Κάμερα σε XY, εγκεκριμένο με CTQ

Τροφοδοτικό

AC230V 50/60 λιγότερο από Hz 0.5KVA

Συμπιεσμένος Αέρας

Δεν χρησιμοποιείται πεπιεσμένος αέρας

Βάρος

Περίπου 290KG

Περίπου 400KG

Περίπου 550KG

Διαστάσεις

870×1070×1310mm (Μ×Π×Υ)

1090×1360×1390mm (Μ×Π×Υ)

1340×1750×1615mm (Μ×Π×Υ)

Υγρασία

10～35℃ 35～80％ RH (χωρίς δροσιά)

Πιστοποιητικό

Σύμφωνα με το πρότυπο CE

Aleader ALD7120 2D Μηχανή Αυτόματης Οπτικής Επιθεώρησης (AOI) PCB εκτός σύνδεσης με παροχή ρεύματος 220V/50Hz

Πληροφορίες Εταιρείας

Η Shenzhen Honreal Technology Co.,Ltd είναι μια εθνική επιχείρηση υψηλής τεχνολογίας, εξειδικευμένη στην έρευνα και ανάπτυξη, παραγωγή, πωλήσεις εξοπλισμού smt. Υπηρεσίες για τις κορυφαίες 500 ηλεκτρονικές εταιρείες του κόσμου. Το εγγεγραμμένο κεφάλαιο της εταιρείας είναι 5 εκατομμύρια. Από την ίδρυση της εταιρείας, η Honreal εμμένει στην ανάπτυξη της τεχνολογίας ως πυρήνα, την ποιότητα ως επιβίωση, την ανεξάρτητη έρευνα και ανάπτυξη, και τη συνεχή καινοτομία. Μετά από συνεχείς προσπάθειες, διαθέτει έναν αριθμό διπλωμάτων ευρεσιτεχνίας υψηλής τεχνολογίας

Aleader ALD7120 2D Μηχανή Αυτόματης Οπτικής Επιθεώρησης (AOI) PCB εκτός σύνδεσης με παροχή ρεύματος 220V/50Hz

Πιστοποίηση

Aleader ALD7120 2D Μηχανή Αυτόματης Οπτικής Επιθεώρησης (AOI) PCB εκτός σύνδεσης με παροχή ρεύματος 220V/50Hz

Συχνές Ερωτήσεις

Ε: Πώς μπορείτε να εγγυηθείτε την ποιότητα των πωλήσεών σας;
Α: Εγγυόμαστε ότι κάθε σετ μηχανών υποβάλλεται σε αυστηρούς ελέγχους πριν παραδοθεί σε εσάς, για να διασφαλιστεί η άριστη απόδοση όλων των προϊόντων.

Ε: Πώς είναι η εκπαίδευση;

Α: Μετά την αγορά των μηχανών μας, οι μηχανικοί σας μπορούν να πάνε στην εταιρεία μας ή είναι πολύ εύκολο να λειτουργήσουν

τη μηχανή σύμφωνα με το εκπαιδευτικό βίντεο και το εγχειρίδιο χρήσης, το εγχειρίδιο χρήσης θα έρθει μαζί με τη μηχανή.

Ε: Θα ήθελα να σας ρωτήσω αν είναι δυνατόν να έχω το λογότυπό μου στο προϊόν.
Ελπίζουμε να γνωρίζετε ότι η εταιρεία μας υποστηρίζει πλήρως την προσαρμοσμένη υπηρεσία λογότυπου, το κάνουμε αυτό. Επιπλέον, είναι εντελώς δωρεάν, οπότε απλώς πείτε μας τις απαιτήσεις σας.

Ε: Είναι δύσκολο να χρησιμοποιήσετε αυτές τις μηχανές;

Α: Όχι, καθόλου δύσκολο. Για τους προηγούμενους πελάτες μας, το πολύ 2 ημέρες είναι αρκετές για να μάθουν να χειρίζονται τις μηχανές.
