22 ιντσών οθόνη AOI μηχανή επιθεώρησης, ακριβής PCB αυτοματοποιημένη οπτική μηχανή επιθεώρησης

MOQ:	1 σύνολο
Τιμή:	USD 13000-16000 Per Set
Τυπική συσκευασία:	WoodenCase
Προθεσμία παράδοσης:	15work ημέρες
Τρόπος πληρωμής:	L/C, T/T, Western Union
Δυνατότητα ανεφοδιασμού:	100sets/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

HONREAL

Πιστοποίηση

CE ISO

Αριθμό μοντέλου

Επικαιροποίηση

Όνομα προϊόντος:

Μηχανή επιθεώρησης H910 AOI

Πηγή φωτός:

Κύκλωτη δομή της φωτεινής πηγής RGB LED

Μέγεθος PCB:

20 mm × 20 mm έως 350 mm x 450 mm

Ελάχιστα μέρη:

01005 τσιπ

Ακριβής τοποθεσία:

< 8μm

Επίδειξη:

Δείκτης LED 22"

Βάρος:

Περίπου 480 κιλά

Τροφοδοτικό:

220V/50Hz

Επισημαίνω:

Μηχανή επιθεώρησης AOI ακριβείας

Μηχανή επιθεώρησης AOI 22 ιντσών

Μηχανή αυτόματης οπτικής επιθεώρησης PCB

Περιγραφή προϊόντος

Μηχανή Οπτικής Αυτοματοποιημένης Επιθεώρησης PCB AOI SMT Υψηλής Ακρίβειας

Ρύθμιση παραμέτρων:

Κατηγορία

Έργο

Προδιαγραφές H910

Σύστημα οπτικής ταυτότητας

Επιθεώρηση	Χρήση πολλαπλών αλγορίθμων συνθετικά όπως Widm, Τεχνολογία αντίθεσης έγχρωμης εικόνας, Τεχνολογία εξαγωγής χρωμάτων, Ομοιότητα, Τεχνολογία χειρισμού δύο τιμών, OCR/OCV και ούτω καθεξής.
Κάμερα	Έγχρωμη κάμερα CCD 5 εκατομμυρίων: 10um/15um/18um/20um/25um

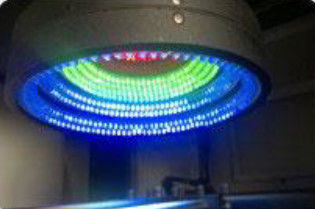

Πηγή φωτός	Δακτυλιοειδές τρισδιάστατο πολύκαναλο έγχρωμο φως, επιλέξτε RGB/RGBW/RGBR/RWBR ανάλογα με την εφαρμογή
Ταχύτητα επεξεργασίας εικόνας	Εξαρτήματα 0201	<10 ms
	Χρόνος ανά εικόνα	<170ms
Περιεχόμενο δοκιμής	Ελαττώματα εκτύπωσης πάστας	Εκτός θέσης, Υπερχείλιση, Ανεπαρκής, Ανοιχτή πάστα, Λεκέδες
	Ελαττώματα εξαρτημάτων	Λείπει, Εκτός θέσης, Στραβωμένο, Τάφος, Ταμπέλα, Αναποδογυρισμένο, Αντεστραμμένη πολικότητα, Λάθος, Κατεστραμμένο
	Ελαττώματα συγκόλλησης	Υπερχείλιση, Ανεπαρκής, Βραχυκύκλωμα συγκόλλησης, Λεκέδες
Μέτρα αντιστατικού ηλεκτρισμού	Αντιστατική πρίζα, Αντιστατικός στεφάνι

Μηχανικό σύστημα

Μέγεθος PCB	20 mm x 20 mm έως 450mm x 350 mm (Μπορεί να κατασκευαστεί μεγαλύτερο μέγεθος σύμφωνα με τις απαιτήσεις των πελατών)
Πάχος PCB	0,3 mm ~ 5,0 mm
Ανοχή παραμόρφωσης PCB	<5 mm
Απόσταση εξαρτημάτων	Πάνω<35mm, Κάτω<75mm
Ελάχιστα εξαρτήματα χώρου	01005 chip & 0.3mm pitch
Πλατφόρμα X,Y	Οδηγός	AC Server
	Ακριβής εντοπισμός	<8um
	Ταχύτητα κίνησης	830 mm/SEC (MAX)

Λογισμικό σύστημα

Λειτουργικό σύστημα	Windows 64-bit
Έλεγχος & Αναγνώριση	Χαρακτηριστικά	Widm, Πρότυπο μελέτης Ok, Αυτόματη ρύθμιση απεικόνισης προτύπου, Αναγνώριση δεδομένων και αριθμητικής τιμής σφάλματος
Έλεγχος & Αναγνώριση	Λειτουργία	Γραφικός προγραμματισμός, Συνοδεύεται από βιβλιοθήκη chip και λήψη πλαισίου επιθεώρησης σύμφωνα με το σχήμα του chip, Χρυσή θέση, Μικρομετρική ρύθμιση και εύκολος προγραμματισμός
Σήμα	Αριθμοί σήματος	Μπορούν να επιλεγούν 0 – 2 σήματα
Σήμα	Ταχύτητα αναγνώρισης	0.5s/τεμ.

Σύστημα ελέγχου

Κεντρικός υπολογιστής	CPU:Intel E3, Μνήμη:16GB, Σκληρός δίσκος:1TB
Οθόνη	Οθόνη LED 22"

Άλλες παράμετροι

Διαστάσεις μηχανής (ΜΠΥ)	Μ1120mm x 900mm x 1400 mm
Βάρος	Περίπου 480 kg
Ισχύς	AC220v, 10%, Μονοφασικό 5a 50/60hz, Κατανάλωση ισχύος 600w

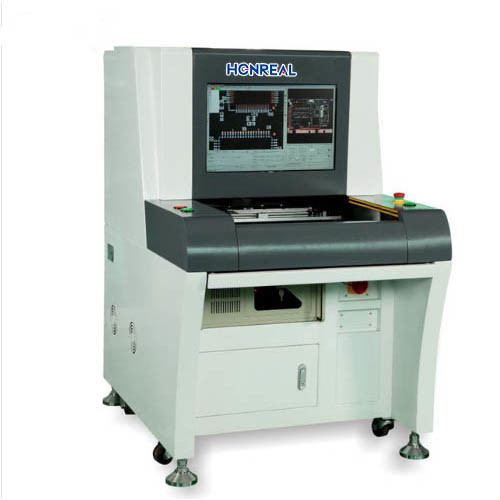

Φωτογραφία
22 ιντσών οθόνη AOI μηχανή επιθεώρησης, ακριβής PCB αυτοματοποιημένη οπτική μηχανή επιθεώρησης

Πληροφορίες εταιρείας

Η Shenzhen Honreal Technology Co.,Ltd είναι μια εθνική επιχείρηση υψηλής τεχνολογίας, εξειδικευμένη στην έρευνα και ανάπτυξη, παραγωγή, πωλήσεις εξοπλισμού SMT. Υπηρεσίες για τις 500 κορυφαίες ηλεκτρονικές εταιρείες παγκοσμίως. Το εγγεγραμμένο κεφάλαιο της εταιρείας είναι 5 εκατομμύρια. Από την ίδρυση της εταιρείας, η Honreal εμμένει στην ανάπτυξη της τεχνολογίας ως πυρήνα, την ποιότητα ως επιβίωση, την ανεξάρτητη έρευνα και ανάπτυξη και τη συνεχή καινοτομία. Μετά από συνεχείς προσπάθειες, διαθέτει έναν αριθμό διπλωμάτων ευρεσιτεχνίας υψηλής τεχνολογίας

22 ιντσών οθόνη AOI μηχανή επιθεώρησης, ακριβής PCB αυτοματοποιημένη οπτική μηχανή επιθεώρησης

Πιστοποίηση

22 ιντσών οθόνη AOI μηχανή επιθεώρησης, ακριβής PCB αυτοματοποιημένη οπτική μηχανή επιθεώρησης

Συχνές Ερωτήσεις

Ε: Πώς μπορείτε να εγγυηθείτε την ποιότητα των πωλήσεών σας;
Α: Εγγυόμαστε ότι κάθε σετ μηχανών υποβάλλεται σε αυστηρούς ελέγχους πριν παραδοθεί σε εσάς, για να διασφαλιστεί η άριστη απόδοση όλων των προϊόντων.

Ε: Πώς είναι η εκπαίδευση;

Α: Μετά την αγορά των μηχανών μας, οι μηχανικοί σας μπορούν να πάνε στην εταιρεία μας ή είναι πολύ εύκολο να λειτουργήσετε

το μηχάνημα σύμφωνα με το εκπαιδευτικό βίντεο και το εγχειρίδιο χρήσης, το εγχειρίδιο χρήσης θα έρθει μαζί με το μηχάνημα.

Ε: Θα ήθελα να σας ρωτήσω αν είναι δυνατόν να έχω το λογότυπό μου στο προϊόν.
Ελπίζουμε να γνωρίζετε ότι η εταιρεία μας υποστηρίζει πλήρως την προσαρμοσμένη υπηρεσία λογότυπου, το κάνουμε αυτό. Επιπλέον, είναι εντελώς δωρεάν, οπότε απλώς πείτε μας τις απαιτήσεις σας.

Ε: Είναι δύσκολο να χρησιμοποιηθούν αυτές οι μηχανές;

Α: Όχι, καθόλου δύσκολο. Για τους προηγούμενους πελάτες μας, το πολύ 2 ημέρες είναι αρκετές για να μάθουν να χειρίζονται τις μηχανές.

Επικοινωνήστε μαζί μας

Εταιρεία	Shenzhen Honreal Technology CO.,Ltd.
Διεύθυνση	No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China
Τηλ	+86755 2302 0279
Φαξ	+86 755 2330 6782
Ταχυδρομικός κώδικας	518125
Skype/Whatsapp/Wechat	+8613715227009
Email:	Monica@szhonreal.com Judy@szhonreal.com Rain@szhonreal.com
