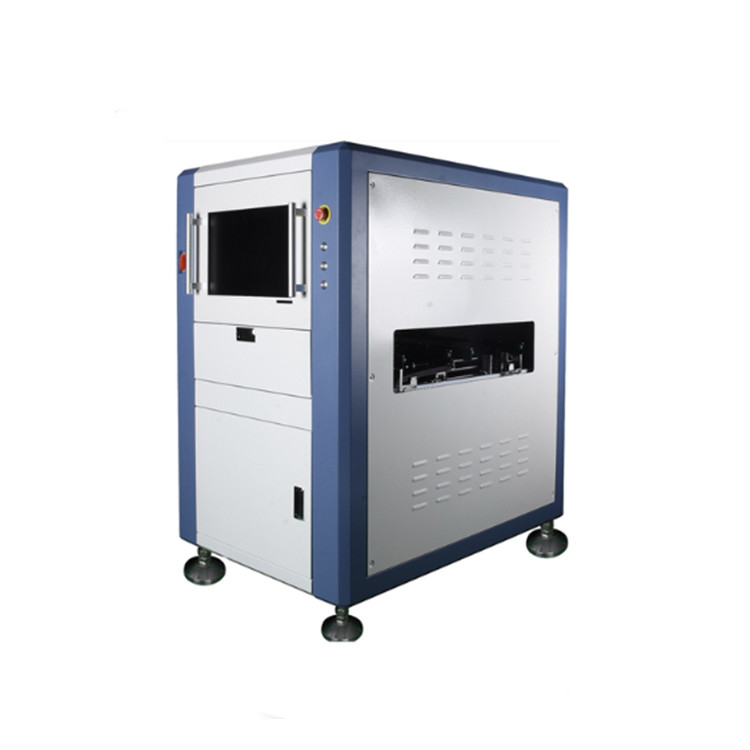

Αυτοματοποιημένα συστήματα επιθεώρησης Aoi διπλής λωρίδας
Χαρακτηριστικά της μηχανής:
1.Τεχνολογία υψηλής ακρίβειας, πλήρους έγχρωμης όρασης
2.Προγραμματισμός εκτός σύνδεσης, λειτουργία αποδιορθώσεως εκτός σύνδεσης
3Παζλ και πολλαπλή σήμανση (συμπεριλαμβανομένης της λειτουργίας Bad Mark)
4Υψηλής ποιότητας συσκευή, απλή και σταθερή μηχανή
5Δυνατή λειτουργία λογισμικού SPC, ανάλυση ποιότητας σε πραγματικό χρόνο
6Αλγόριθμος πολλαπλής ανίχνευσης με υψηλό ποσοστό ανίχνευσης και χαμηλό ποσοστό ψευδώς θετικών
7.Αυτόματη αναγνώριση γραμμικού κώδικα και αναγνώριση κειμένου OCR από κάμερα
8.Μπορεί να χρησιμοποιηθεί σε πολλαπλές θέσεις μετά την εκτύπωση, μπροστά από τον φούρνο, πίσω από τον φούρνο κλπ.
9.Βάσει των δεδομένων CAD, αναζήτηση αυτομάτως βιβλιοθήκη συστατικών για να συνειδητοποιήσει αυτόματο προγραμματισμό
10Σύστημα τηλεχειρισμού συνδεδεμένο μέσω καλωδιακού ή ασύρματου δικτύου
Προδιαγραφές: H820
|
Σύστημα επιθεώρησης |
Εφαρμογή | Μετά την εκτύπωση με πρότυπο, προ/μετά από ροή του φούρνου, προ/μετά από συγκόλληση κυμάτων, FPC κλπ. | |
|
Τρόπος προγράμματος |
Εγχειρητικός προγραμματισμός, αυτόματος προγραμματισμός, εισαγωγή δεδομένων CAD, ανεξάρτητος προγραμματισμός διπλής διαδρομής. | ||
| Εκτύπωση με πρότυπο: μη διαθεσιμότητα συγκόλλησης, ανεπαρκής ή υπερβολική συγκόλληση, λάθος ευθυγράμμιση συγκόλλησης, γέφυρα, λεκέδες, γρατζουνιές κλπ. | |||
|
Τμήματα επιθεώρησης |
Ελάττωμα στοιχείου: έλλειψη ή υπερβολική ποσότητα στοιχείου, δυσκατάταξη, άνιση, όψη, αντίθετη τοποθέτηση, λάθος ή κακό στοιχείο κλπ. |
||
|
Ελάττωμα συγκόλλησης: υπερβολική ή ελλείψει συγκόλλησης, κενή συγκόλληση, γέφυρα, σφαίρα συγκόλλησης, IC NG, χαλκό λεκέ κλπ. |
|||
|
Μέθοδος υπολογισμού |
Μηχανική μάθηση, υπολογισμός χρωμάτων, εξαγωγή χρωμάτων, λειτουργία σε κλίμακα γκρι, αντίθεση εικόνας, OCV/OCR κλπ. | ||
|
Τρόπος επιθεώρησης |
Πλήρως καλυμμένο PCB, με σειρά και κακή λειτουργία σήμανσης, ένα σύνολο μηχανισμών κίνησης και απεικόνισης, διπλή τροχιά με χρόνο μοιραζόμενο ανεξάρτητη επιθεώρηση, μπορεί να λειτουργεί σε μία λειτουργία μονοτροχιάς. | ||
|
Λειτουργία στατιστικών περιλήψεων των συστατικών των προϊόντων |
Πλήρης καταγραφή των δεδομένων δοκιμής και διενέργεια ανάλυσης, με μεγάλη ευελιξία για τον έλεγχο της παραγωγής και της κατάστασης ποιότητας | ||
| Γωνία του συστατικού | Υποστήριξη περιστροφής 0 ~ 359 °, με ελάχιστη απόσταση γωνίας 1 ° | ||
| Ελάχιστο στοιχείο | 01005 τσιπ, IC 0,3 pitch | ||
|
Οπτικό σύστημα |
Κάμερα |
Πλήρης χρώμα υψηλής ταχύτητας βιομηχανική ψηφιακή κάμερα, 5 εκατομμύρια pix / 12 εκατομμύρια pix / 20 εκατομμύρια pix κάμερα είναι Προαιρετικό. |
|
| Ανάλυση φακού | 10um/15um/18um/20um/25um, μπορεί να προσαρμοστεί | ||
|
πηγή φωτισμού |
Στερεοειδής πολυκαναλικός χρωματικός φωτισμός κυκλικού τύπου, RGB/RGBW/RGBR/RWBR βάση κατόπιν αιτήματος, προαιρετικό πάνω άξιο φωτισμό. | ||
|
Υπολογιστικό σύστημα |
ΕΣ | Windows7, 64bit | |
| Παρακολούθηση | 22 ίντσες,16:10 | ||
| VGA | Ενσωμάτωση σε γραφική κάρτα, (διακριτή γραφική προαιρετική) | ||
| CPU | Intel E3 ή ίδιου επιπέδου | ||
| Πίνακας επεξεργασίας | Προαιρετικό | ||
| Μνήμη RAM | 16GB | ||
| HDD | 1TB, (SSD προαιρετικό) | ||
|
Λογισμικό |
Γλώσσα | Κινέζικα και αγγλικά | |
| Έλεγχος δικαιωμάτων πρόσβασης | Έλεγχος αδειών σύνδεσης σε τρία επίπεδα για διαχειριστή, προγραμματιστή και χειριστή | ||
|
Μηχανικό σύστημα |
Τρόπος μετακίνησης και επιθεώρησης |
Οι δύο λωρίδες εισέρχονται και εξέλθουν από την επιφάνεια ανεξάρτητα και αυτόματα, με προαιρετική κατεύθυνση L-R / R-L.ο σταδιακός κινητήρας μεταφέρει το PCB και ρυθμίζει το πλάτος της τροχιάς, και ο XY servo κινητήρας οδηγεί την κάμερα για να πάρει φωτογραφίες. | |
|
Προσαρμογή τροχιάς |
Οι εμπρόσθιες και οπίσθιες γραμμές καθοδήγησης ρυθμίζονται ανεξάρτητα και αυτόματα για να υποστηρίζουν διαφορετικά πλάτη σιδηροτροχιών | ||
| Μόνιμη λειτουργία PCB | Αυτοματοποιημένη στερέωση | ||
|
Διάσταση PCB |
50*50mm(Min) ️460*360mm(Max) όταν υπάρχουν διπλές ράγες, 50*50mm(Min) ️460*650mm(Max) όταν υπάρχει μία ράγα, μπορεί να προσαρμοστεί | ||
| Μοντέλο | 00,3 ∆ 5,0 mm | ||
| Βάρος PCB | Μέγιστο: 3 κιλά | ||
| Τμήμα PCB | 3mm, μπορεί να είναι προσαρμοσμένο με βάση την ανάγκη | ||
| Τυλιγμός PCB | < 5 mm ή 3% του διαγώνιου μήκους PCB | ||
| Υψόμετρος στοιχείου PCB | Πάνω: 35mm, Κάτω: 30mm, ρυθμιζόμενο, μπορεί να προσαρμοστεί με βάση τις ανάγκες | ||
| Σύστημα οδήγησης XY | Σερβοκινητήρας εναλλασσόμενου ρεύματος, ακριβής σφαιρική βίδα | ||
| XY ταχύτητα κίνησης | Μαξ:830mm/s | ||
| ακρίβεια θέσης XY | ¥8um | ||
|
Γενικές παραμέτρους |
Μέγεθος μηχανής | Δοκιμαστικό σύστημα | |
| Δύναμη | Δυνατότητα εκτόξευσης άνω των 50 W·1.5KW | ||
| Υψόμετρο PCB από το έδαφος | 900±20 mm | ||
| Βάρος της μηχανής | 700 κιλά | ||
| Επικοινωνία με συσκευή γραμμής παραγωγής |
Σμέα |
||
| Πίεση αέρα | 0.4 - 0,8 MPa, προαιρετικό ηλεκτρικό έλεγχο για την αντικατάσταση των απαιτήσεων πίεσης αέρα | ||
| Πρότυπο ασφάλειας | Πρότυπο ασφάλειας CE | ||
| Θέρμανση και υγρασία περιβάλλοντος | 10°35°C, 35°80% RH (μη συμπύκνωση) | ||
| Προαιρετικό | Σταθμός συντήρησης, σύστημα προγραμματισμού εκτός σύνδεσης, SPC servo, σύστημα bar code, σύνδεση MES. | ||
Δυνατή απόδοση
1Τεχνολογία βαθιάς μάθησης + τεχνολογία επεξεργασίας GPU, ισχυρή αντιστοίχιση της μαύρης τεχνολογίας, εξαιρετικά υψηλό ποσοστό ανίχνευσης, εξαιρετικά χαμηλό ποσοστό εσφαλμένης κρίσης,και βελτίωση της απόδοσης έως και 70% σε σύγκριση με την προηγούμενη γενιά.
2Περισσότερη προσαρμοσμένη κάμερα 140FPS υπερ-υψηλής ταχύτητας + προσαρμοσμένος τηλεκεντρικός φακός + σύνθετη πύργος πέμπτης γενιάς σε σχήμα LED ομοαξονικής φωτεινής πηγής,Η λήψη εικόνας και η μετάδοση δεδομένων είναι τόσο γρήγορη όσο η αστραπή.Είτε πρόκειται για αναγνώριση μικρών εξαρτημάτων, είτε για αναγνώριση με θολή οθόνη μετάξι, είτε για αναγνώριση υψηλών εξαρτημάτων, μπορείτε να το δείτε με μια ματιά.
3Η νέα γενιά προϊόντων είναι πιο έξυπνη, απλή, πιο σταθερή και πιο φιλική προς το χρήστη.
4Η νέα γενιά προϊόντων σπάει και πάλι τα δεσμά της απόδοσης, μειώνει σημαντικά τις λανθασμένες κρίσεις και μειώνει τον φόρτο εργασίας της χειροκίνητης επανεξέτασης,που βελτιώνει σημαντικά τον έλεγχο ενός ατόμου και πολλών γραμμώνΓια παράδειγμα, το αρχικό ένα άτομο μπορεί να ελέγξει τέσσερις γραμμές. Ένα άτομο ελέγχει 8 γραμμές.
Ευφυές κέντρο ελέγχου
1 Η περίπλοκη διαδικασία προγραμματισμού και αποδιορθώσεως ήταν πάντα ο κύριος λόγος για τον οποίο οι μηχανικοί έχουν κουραστεί να χρησιμοποιούν το AOI, και είναι επίσης το εμπόδιο για την αποτελεσματική παραγωγή.Η ταχεία προγραμματισμός και η ταχεία αλλαγή μοντέλων είναι σύμβολα υψηλού επιπέδου AOI. Το ALD7720S έχει μια ποικιλία από ταχείς τρόπους προγραμματισμού. Με την εισαγωγή δεδομένων CAD, μπορεί αυτόματα να συνδεθεί με δημόσια πρότυπα ή πρότυπα προδιαγραφών για να ολοκληρώσει το πρόγραμμα,ταχεία ανταπόκριση στις ανάγκες δοκιμών των νέων μοντέλωνΜπορεί να εφαρμοστεί σε μεγάλους, μεσαίους και μικρούς τρόπους παραγωγής και τύπους προϊόντων.
2 Με βάση τη βελτίωση της αποδοτικότητας, εκτός από τους επεξεργαστές σειράς i και την επεξεργασία με πολλά νήματα, έχει αναπτυχθεί η πιο πρόσφατη τεχνολογία συνεχούς προγραμματισμού και αποδιορθώσεως.Οι χρήστες μπορούν να ολοκληρώσουν εξ αποστάσεως την βελτιστοποίηση του προγράμματος πολλαπλών γραμμών παραγωγής χωρίς να αναστέλλουν τη λειτουργία του μηχανήματος για να επιτύχουν τόσο την ανίχνευση όσο και τον προγραμματισμόΑύξηση της παραγωγικής ικανότητας.
3 Το σταθμό συντήρησης συνδέεται με το AO1 μέσω του καλωδίου δικτύου και HUB.και ένα σταθμό επισκευής σε πολλαπλές συνθήκες AOI για την προβολή των αποτελεσμάτων δοκιμών.
Ο εξοπλισμός AOI θα μεταφέρει τα δεδομένα επιθεώρησης στον σταθμό επισκευής σε πραγματικό χρόνο κατά τη διάρκεια της διαδικασίας παραγωγής.που αποστέλλονται σε διαφορετικά TRAY, έτσι ώστε να συνειδητοποιήσει πλήρως αυτοματοποιημένο έλεγχο της διαδικασίας, και ένα άτομο ελέγχει πολλές γραμμές.
