Πλεονεκτήματα:
1.Απόσταση μηχανή μοντέλο, στο ίδιο πίνακα κίνησης XYZ συνδυάζουν επιλεκτική ροή και συγκόλληση, συμπαγή & πλήρη λειτουργία.
2Υψηλή ποιότητα συγκόλλησης.
3Η κίνηση της πλακέτας PCB, η πλατφόρμα ψεκασμού και συγκόλλησης είναι σταθερή.
4.Μπορεί να τοποθετηθεί δίπλα σε γραμμή παραγωγής SMT για συγκόλληση, πολύ ευέλικτο.
5.Πλήρης έλεγχος PC. Όλες οι παραμέτρους μπορούν να ορίζονται στο PC και να αποθηκευτούν στο μενού PCB, όπως η μετακινούμενη διαδρομή, η θερμοκρασία συγκόλλησης, ο τύπος ροής, ο τύπος συγκόλλησης, η θερμοκρασία n2 κλπ.,Καλύτερη ανιχνευσιμότητα και εύκολη απόκτηση ποιότητας επανάληψης συγκόλλησης.

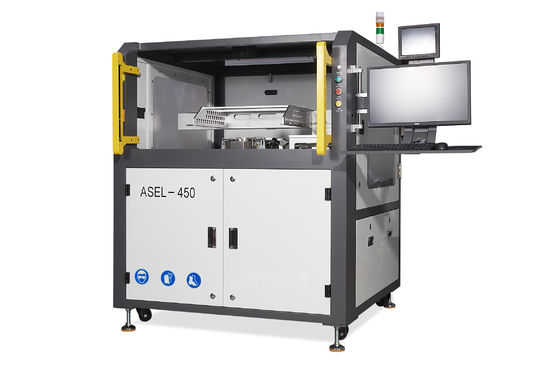

| Άρθρο | ASEL-450 |
| Γενικά | |
| Δύναμη λειτουργίας/Μέγιστη ισχύς | 1--3KW/5KW |
| Μέγεθος PCB | 50x50-350x450 χιλιοστά |
| Μέγεθος μηχανής | 1090*1256*1340mm |
| Καθαρό βάρος | 320 κιλά |
| Ηλεκτρική τροφοδοσία | 1PH 220V 50HZ |
| Προμήθεια αέρα | 3-5 μπάρες |
| Απαιτείται εξάντληση | 100M3/h |
| Ρομποτική πλατφόρμα PCB | |
| Άξονες Κινήσεως | Χ, Υ, Ζ |
| Έλεγχος κίνησης | Πλήρης παροχή |
| Ακριβότητα θέσης | + / - 0,05 mm |
| Επικαιροποιημένη διάταξη | 80 χιλιοστά |
| Διαχωρισμός βυθού PCB | 30 χιλιοστά |
| Τοποθέτηση PCB | Αυτοελέγχουσα πίεση |
| Διαχείριση συγκόλλησης | |
| Τυπικοί σταθμοί συγκόλλησης | 1pcs |
| Δυνατότητα δοχείου συγκόλλησης | 15 χιλιοστά |
| Έλεγχος θερμοκρασίας συγκόλλησης | ΠΕΔ |
| Χρόνος θέρμανσης | 45 λεπτά. |
| Μέγιστη θερμοκρασία | 380 C |
| Θερμαντήρας κατσαρόλας | 3 kW |
| Σφουγγαρίστρες συγκόλλησης | |
| Μικροκυκλικά ακροφύσια | Διάγραμμα 2 έως 8 mm |
| Προσαρμοσμένο ακροφύσιο | Μπορεί να παρέχει |
| Διαχείριση αδράνειας αζώτου (N2) | |
| Θερμαντήρας N2 | τυποποιημένο εξοπλισμό |
| Περιοχή ελέγχου PID N2 Temp | 0 - 350 C |
| Κατανάλωση N2 ανά ακροφύσιο | 1.5m3/h/NOZZLE |
| Απαιτείται καθαρότητα N2 οξυγόνο. | Ο2 < 20 ppm |
| Διαχείριση ροής | |
| Σφουγγάρι ροής ψεκασμού | Μίνι διαλύτης ψεκασμού, τύπου ατομικοποίησης |
| Δυνατότητα ροής | 1.2L |
| Τάξα ροής | Τάγμα πίεσης |
| Σύστημα ελέγχου | |
| Μέθοδος προγράμματος | Έλεγχος υπολογιστή υπολογιστή |
| Σύστημα ελέγχου | Έλεγχος υπολογιστή υπολογιστή |
| Τυπικός Χρόνος Προγράμματος | 10 λεπτά. |
