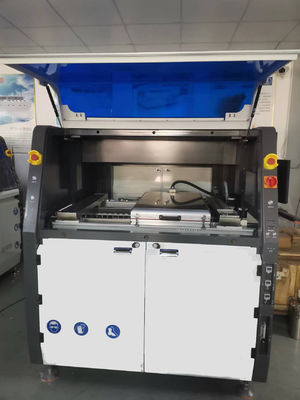

Smt πλήρης αυτόματης DIP ελεύθερος μόλυβδου ροής ψεκασμός προθέρμανση PCB συγκόλληση επιλεκτική συγκόλληση κυμάτων
Η επιλεκτική συγκόλληση κυμάτων είναι μια ειδική μορφή συγκόλλησης που εφευρέθηκε για να ανταποκριθεί στις απαιτήσεις της σύγχρονης τεχνολογίας συγκόλλησης.το μηχάνημα μπορεί ειδικά ψεκασμό και συγκόλληση των αρθρώσεων συγκόλλησης για την ανάγκη αυτή ροή ψεκασμού, και όχι μόνο η απόδοση συγκόλλησης και η αξιοπιστία είναι υψηλότερες από αυτές της χειροκίνητης συγκόλλησης, αλλά και το κόστος συγκόλλησης είναι χαμηλότερο από τη συγκόλληση κυμάτων.
Η επιλεκτική συγκόλληση κυμάτων μπορεί να ρυθμιστεί με μία, δύο ή τρεις τεχνολογίες επικαλύψεως ροής σύμφωνα με τις ειδικές απαιτήσεις της λειτουργίας του χρήστη.που μπορεί να επιτύχει ακριβή συγκόλληση των αρθρώσεων συγκόλλησης και συγκόλληση της συγκόλλησης συγκόλλησης ιδιαίτερα
Ονομασία μηχανής | HR-400C | |
Γενικά | ||
διάσταση | Δοκιμαστικό σύστημα | |
γενική ισχύς | 18 kW | |
κατανάλωση ισχύος | 5-7kw | |
τροφοδοσία | Τριφογενής 380V 50HZ | |
καθαρό βάρος | 1200 κιλά | |
Εναλλακτική πηγή αέρα | 0.4-0.6MPa | |
απαιτούμενη ροή αέρα | 8-12L/min | |
απαιτούμενη πίεση N2 | 0.4-0.6MPa | |
απαιτούμενη ροή N2 | Περισσότερα από 2 κυβικά μέτρα ανά ώρα | |
απαιτούμενη καθαρότητα N2 | > 99,998% | |
απαιτούμενη εξάντληση | 500-800CMB/h | |
φορέα ή PCB | ||
μεταφορέας | ανάλογα με το προϊόν | |
μέγιστο μέγεθος φορέα | L400 x W400 mm | |
Μοντέλο | 0.2mm-----6mm | |
Τμήμα PCB | 5 mm και άνω | |
Ελέγχου και μεταφοράς | ||
Ελέγχου | Βιομηχανικές συσκευές | |
πλάτος μεταφορέα | 100-400MM | |
Τύπος μεταφορέα | Ρολάρι SUS | |
πάχος του μεταφορέα | 2-6 mm (πλάτος άκρου ή πάχος φορέα) | |
Κατεύθυνση μεταφοράς PCB | Αριστερά προς τα δεξιά | |
Διάκριση προς τα πάνω του μεταφορέα PCB | 100MM | |
Διάφραξη βυθού του μεταφορέα PCB | 30 mm | |
φορτίο μεταφορέα | < 10kg | |
μεταγωγική σιδηροτροχιά | Σιδηροτροχιά από αλουμίνιο | |
ύψος μεταφορέα | 900+/-30mm | |
Τραπέζι προτάσεων | ||
άξονας κίνησης | Χ, Υ, Ζ | |
Έλεγχος κίνησης | Ελέγχος με σέρβο κλειστού κυκλώματος | |
κινητήρα | Μηχανές και συσκευές για την κατασκευή ηλεκτρικών κινητήρων | |
βίδα σφαίρας | Χίβιν | |
ακρίβεια θέσης | + / - 0,05 mm | |
σασί | συγκόλληση μετάλλων | |
Διαχείριση ροής | ||
φούσκα ροής | Ιαπωνία Lumina | |
αντοχή του ακροφύλλου | από ανοξείδωτο χάλυβα | |
χωρητικότητα δεξαμενής ροής | 3L | |
δεξαμενή ροής | δεξαμενή πίεσης | |
χωρητικότητα δεξαμενής αλκοόλης | 1 λίτρο | |
δεξαμενή αλκοόλ | δεξαμενή πίεσης | |
Προθέρμανση | ||
μέθοδος προθέρμανσης | άνω θερμοκρασία υπέρυθρου | |
ισχύς του θερμαντήρα | 13.5kw | |
εύρος θερμοκρασίας | 25-240°C | |
βάζα συγκόλλησης | ||
τυπικός αριθμός κατσαρόλας | 1pcs | |
χωρητικότητα δοχείου συγκόλλησης | 13 kg / δοχείο συγκόλλησης (ηλεκτρομαγνητική αντλία) | |
Θερμοκρασία συγκόλλησης | ΠΕΔ | |
χρόνος τήξης | 20-30 λεπτά | |
μέγιστη θερμοκρασία συγκόλλησης | 350 °C | |
θερμαντήρα συγκόλλησης | 1.2kw | |
βρύση συγκόλλησης | ||
βρύση | Προσαρμοσμένο | |
υλικό | κράμα υψηλού άνθρακα | |
τυπικά εξοπλισμένο ακροφύσιο | σταντάρτ εξοπλισμένο 5pcs/ κατσαρόλα συγκόλλησης ((η εσωτερική διάμετρος του ακροφύλλου 2,5mm, 3mm, 4mm, 5mm,6mm) | |
Διαχείριση N2 | ||
Θερμαντήρας N2 | τυποποιημένο εξοπλισμό | |
ID εύρος θερμοκρασίας N2 | 0- 350 C | |
Κατανάλωση N2 | 2 m3 /h / ακροφύσιο |
Πληροφορίες:
1.Μινιματική διαμόρφωση
Ο επεξεργαστής δεν είναι μικρότερος από 2.0GHz, η εσωτερική αποθήκευση δεν είναι μικρότερη από 4GB, ο ελεύθερος χώρος δίσκου δεν είναι μικρότερος από 16GB.
2. Συνιστώ τη διαμόρφωση
Επεξεργαστής τετραπυρηνικού 1.8GHz, εσωτερική αποθήκευση 8G, χώρος δίσκου αριστερά 512GB, κάρτα δικτύου gigabit.
3.Αποφασιστικότητα οθόνης
1920 * 1080 (απαραίτητο)
Λειτουργικό σύστημα:Win7 64bit,Win10 64bit
