Αρχή λειτουργίας
Το σύστημα αυτής της σειράς εξοπλισμού αποτελείται κυρίως από επτά κύρια στοιχεία: πηγή ακτίνων Χ, μονάδα απεικόνισης εικόνας, σύστημα επεξεργασίας εικόνας υπολογιστή, μηχανικό σύστημα, ηλεκτρικό σύστημα ελέγχου,Το σύστημα προστασίας της ασφάλειας και το σύστημα προειδοποίησης ενσωματώνει σύγχρονες μη καταστροφικές δοκιμές, τεχνολογία λογισμικού υπολογιστών, τεχνολογία λήψης εικόνων και επεξεργασίας,τεχνολογία μηχανικής μετάδοσηςΚαλύπτει τους τέσσερις κύριους τεχνικούς τομείς της οπτικής, της μηχανικής, της ηλεκτρονικής και των αλγορίθμων.Εκμεταλλευόμενοι τις διαφορές στην απορρόφηση ακτίνων Χ που προκαλούνται από διαφορετικά υλικά ή πάχους, τα εσωτερικά συστατικά των δίσκων ηλεκτρονικών συσκευών απεικονίζονται και μετρούνται για ανίχνευση.

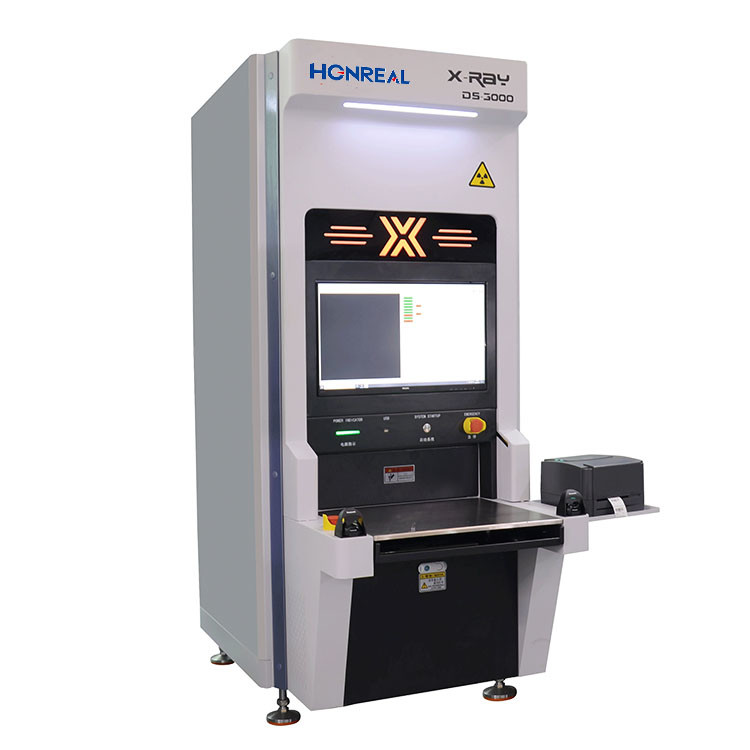

Η έξυπνη μηχανή καταμέτρησης εξαρτημάτων X-RAY έχει σχεδιαστεί για να λειτουργεί σε συνδυασμό με τις γραμμές παραγωγής SMT για την αυτόματη καταμέτρηση των υπολειμμάτων υλικών.Αυτό το μηχάνημα μπορεί ταυτόχρονα να μετρήσει τέσσερις τροχούς υλικούΗ έξυπνη μηχανή X-RAY μπορεί να ενσωματωθεί με συστήματα MES κατά περίπτωση,βελτίωση της αποτελεσματικότητας της καταμέτρησης των υπολειμμάτων υλικού και της αποθήκευσης υλικών, ασφαλής και προσανατολισμένη στα δεδομένα.
Προδιαγραφές:
| Γενικές προδιαγραφές | |
| Τρόπος λειτουργίας | Εκτός σύνδεσης |
| Μέγεθος (mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Βάρος | Περίπου 800 κιλά. |
| Ηλεκτρική τροφοδοσία | 110~220VAC 50/60Hz, 1,5KW |
| Σύστημα υπολογιστή | |
| Βιομηχανικές συσκευές | Βιομηχανικός υπολογιστής με επεξεργαστή Intel i7 (64bit) |
| Λειτουργικό σύστημα | Λύσιμο Windows 10 |
| Εμφάνιση | 27 ιντσών οθόνη FHD LCD |
| Σύστημα αποθήκευσης | |
| RAM: 16GB, HDD: 1TB + SSD: 256G | |
| Συμπεριλαμβανομένων των εξαρτημάτων | |
| Κουδουνισμένος σαρωτής γραμμικών κώδικων | / |
| Εκτυπωτής ετικετών | / |
| Ικανότητες επιθεώρησης | |
| Μέγεθος ταινίας και τροχιάς | 7" ~ 17" |
| Υψόμετρο σαρώσεως | ≤ 80 mm |
| Μέγιστη ταχύτητα επιθεώρησης | 7~17 |
| Ταινία & Ρολ | < 10s/τροχίο ή 4*7?? τροχίο < 10s. |
| Μίν. μέγεθος συστατικού | 01005 |
| Ακρίβεια επιθεώρησης | ≥ 99,99% |
| Τύπος ακτίνων Χ | |
| Τύπος | Κλειστό σωλήνα |
| Μέγιστη τάση | 50KV |
| Μέγιστο ρεύμα | 1000 μA |
| Μέγεθος εστίασης | 00,03 mm |
| Σύστημα απεικόνισης | |
| Τύπος | Ανιχνευτής επίπεδης οθόνης (FPD) |
| Αποτελεσματική περιοχή ανίχνευσης: | 430 χιλιοστά x 430 χιλιοστά |
| Πιξελική μήτρα | 3072*3072 εικονοστοιχίες |
| Μέγεθος pixel | 139 μm |
| Ποσοστό καρέ | 6fpsv |
| AD Μετατροπή | 16 bits |
| Ανιχνεύσιμο πακέτο | |
| Τσιπ, χύδη, πακέτα ESD, JEDEC Τράι, σωλήνα, τρανζίστορ. | |
| Ανιχνεύσιμα συστατικά | |
|
Συσσωρευτές, αντίστοιχοι, επαγωγείς, χάντρες, κρύσταλλοι, τρανζίστορες, διόδους, FETs, διάφορους τύπους αντίστασης, χοληδόχους, ανιχνεύσιμες συνδέσεις, Τσιπάκια ολοκληρωμένων κυκλωμάτων κλπ. |
|
| Βάση δεδομένων | |
| Υποστήριξη σύνδεσης με MES, ERP και WMS Intelligent | |
| Σύστημα ασφαλείας | |
| Τύπος |
Συμμορφώνεται με τον κανονισμό FDA-CDRH CFR 21 1020.40 υποκεφάλαιο για τα συστήματα ακτινογραφίας των ντουλαπιών. |
| Εκπομπή ακτίνων Χ |
< 1μSv/h (κανονισμός FDA-CDRH CFR 21 1020).40 Υποκατηγορία πρότυπο απαιτείται < 5μSv/h) |
| Διαχείριση της αρχής | Το σύστημα αξιολόγησης δακτυλικών αποτυπωμάτων και κωδικού πρόσβασης. |
| Προστασία από διαρροές ακτινοβολίας | |
| Μετρητής παρακολούθησης διαρροών ακτινοβολίας σε πραγματικό χρόνο | |
Σύστημα καταμέτρησης συστατικών
Εφαρμόστε τον αλγόριθμο μέτρησης που έχει βελτιστοποιηθεί από την τεχνητή νοημοσύνη για να πραγματοποιήσετε επιθεώρηση σε σημείο διαφόρων υλικών: πρότυπο SMD, ταινία τεμαχίσματος, δίσκο JEDEC / Matrix, MELF, καπάκια αλουμινίου, Soic, To, BGA / CPU, Tantal,φίλτρα και άλλα μέρηΤέσσερα παλέτες υλικών μπορούν να μετρηθούν ταυτόχρονα, και χρειάζεται μόνο 8 δευτερόλεπτα για να ολοκληρωθεί, το οποίο συντομεύει τον χρόνο μέτρησης των παλέτων εξαρτημάτων, ανεβάζει αυτόματα τα δεδομένα στο σύννεφο,ενημερώνει τακτικά τη βάση δεδομένων, και συνδέεται με το εργοστασιακό σύστημα ERP/MES, εξοικονομώντας σημαντικά χρόνο και κόστος.
