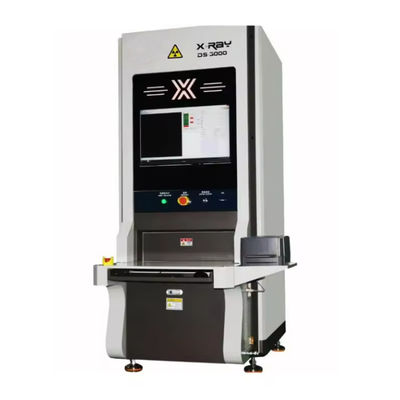

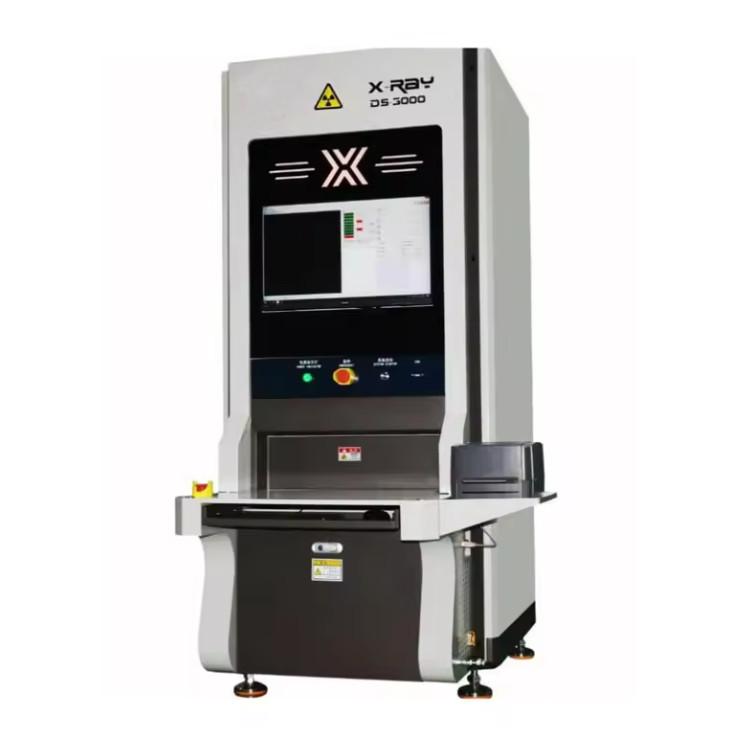

Μηχανή μέτρησης εκτός σύνδεσης μετρητή υλικού SMT ακτίνων Χ
Πλεονεκτήματα του εξοπλισμού DS-3000
Η πηγή ακτίνων Χ υιοθετεί τον αμερικανικό σωλήνα ακτίνων Χ VJ, ο οποίος έχει μακρά διάρκεια ζωής και είναι χωρίς συντήρηση.Τέσσερις πλάκες υλικού 7 ιντσών ή μία πλάκα υλικού 13 έως 17 ιντσών μπορούν να υπολογιστούν ταυτόχρονα. Μειώνει σημαντικά τον χρόνο μέτρησης και αποφεύγει το υπερβολικό ανθρώπινο δυναμικό. Αντίθετα, μπορεί να βοηθήσει άλλο προσωπικό να κλείσει ή να αλλάξει τη γραμμή και να συντομεύσει τον χρόνο μετάβασης και διακοπής.
Απαιτήσεις χρήσης: Μετά την ολοκλήρωση της άμεσης καταμέτρησης της έξυπνης μηχανής καταμέτρησης ακτίνων Χ, τα δεδομένα των αποτελεσμάτων της καταμέτρησης θα μεταφορτώνονται στο ψηφιακό σύστημα ελέγχου για ενημέρωση.
Και περιπτώσεις υποβολής αιτήσεων:
1 Επισκόπηση υλικού WO 2 Απογραφή ενιαίας LPN 3 Αρχική απογραφή/διπλή απογραφή.
Προδιαγραφές:
| Γενικές προδιαγραφές | |
| Τρόπος λειτουργίας | Εκτός σύνδεσης |
| Μέγεθος (mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Βάρος | Περίπου 800 κιλά. |
| Ηλεκτρική τροφοδοσία | 110~220VAC 50/60Hz, 1,5KW |
| Σύστημα υπολογιστή | |
| Βιομηχανικές συσκευές | Βιομηχανικός υπολογιστής με επεξεργαστή Intel i7 (64bit) |
| Λειτουργικό σύστημα | Λύσιμο Windows 10 |
| Εμφάνιση | 27 ιντσών οθόνη FHD LCD |
| Σύστημα αποθήκευσης | |
| RAM: 16GB, HDD: 1TB + SSD: 256G | |
| Συμπεριλαμβανομένων των εξαρτημάτων | |
| Κουδουνισμένος σαρωτής γραμμικών κώδικων | / |
| Εκτυπωτής ετικετών | / |
| Ικανότητες επιθεώρησης | |
| Μέγεθος ταινίας και τροχιάς | 7" ~ 17" |
| Υψόμετρο σαρώσεως | ≤ 80 mm |
| Μέγιστη ταχύτητα επιθεώρησης | 7~17 |
| Ταινία & Ρολ | < 10s/τροχίο ή 4*7?? τροχίο < 10s. |
| Μίν. μέγεθος συστατικού | 01005 |
| Ακρίβεια επιθεώρησης | ≥ 99,99% |
| Τύπος ακτίνων Χ | |
| Τύπος | Κλειστό σωλήνα |
| Μέγιστη τάση | 50KV |
| Μέγιστο ρεύμα | 1000 μA |
| Μέγεθος εστίασης | 00,03 mm |
| Σύστημα απεικόνισης | |
| Τύπος | Ανιχνευτής επίπεδης οθόνης (FPD) |
| Αποτελεσματική περιοχή ανίχνευσης: | 430 χιλιοστά x 430 χιλιοστά |
| Πιξελική μήτρα | 3072*3072 εικονοστοιχίες |
| Μέγεθος pixel | 139 μm |
| Ποσοστό καρέ | 6fpsv |
| AD Μετατροπή | 16 bits |
| Ανιχνεύσιμο πακέτο | |
| Τσιπ, χύδη, πακέτα ESD, JEDEC Τράι, σωλήνα, τρανζίστορ. | |
| Ανιχνεύσιμα συστατικά | |
|
Συσσωρευτές, αντίστοιχοι, επαγωγείς, χάντρες, κρύσταλλοι, τρανζίστορες, διόδους, FETs, διάφορους τύπους αντίστασης, χοληδόχους, ανιχνεύσιμες συνδέσεις, Τσιπάκια ολοκληρωμένων κυκλωμάτων κλπ. |
|
| Βάση δεδομένων | |
| Υποστήριξη σύνδεσης με MES, ERP και WMS Intelligent | |
| Σύστημα ασφαλείας | |
| Τύπος |
Συμμορφώνεται με τον κανονισμό FDA-CDRH CFR 21 1020.40 υποκεφάλαιο για τα συστήματα ακτινογραφίας των ντουλαπιών. |
| Εκπομπή ακτίνων Χ |
< 1μSv/h (κανονισμός FDA-CDRH CFR 21 1020).40 Υποκατηγορία πρότυπο απαιτείται < 5μSv/h) |
| Διαχείριση της αρχής | Το σύστημα αξιολόγησης δακτυλικών αποτυπωμάτων και κωδικού πρόσβασης. |
| Προστασία από διαρροές ακτινοβολίας | |
| Μετρητής παρακολούθησης διαρροών ακτινοβολίας σε πραγματικό χρόνο | |
