Περιγραφή του προϊόντος:

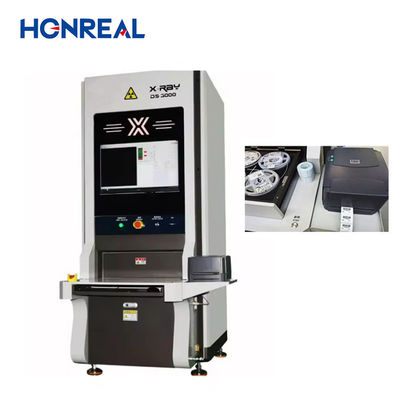

Η μηχανή X-RAY Intelligent Component Counting Machine έχει σχεδιαστεί ειδικά για τις ταινίες χωρίς σύνδεση, καθιστώντας την την ιδανική λύση για τα συστήματα SMT Reel Components Counting.Είναι εξοπλισμένο με έναν βελτιστοποιημένο αλγόριθμο μέτρησης τεχνητής νοημοσύνης που επιτρέπει την επιθεώρηση σε διάφορα υλικά.Το μηχάνημα μπορεί να μετρήσει ταυτόχρονα έως και τέσσερις παλέτες υλικού, καθιστώντας το εξαιρετικά αποτελεσματικό και εξοικονομώντας χρόνο.
Η έξυπνη μηχανή μετρήσεων εξαρτημάτων X-RAY είναι ικανή να επιθεωρεί ταινίες και κυλίνδρους μεγέθους 7" ~ 17", με ύψος σάρωσης ≤80mm.Η μέγιστη ταχύτητα επιθεώρησης για την ταινία και τον τροχό είναι < 10s/τροχό ή 4*7* τροχό < 10sΤο μηχάνημα μπορεί να ανιχνεύσει συστατικά τόσο μικρά όσο το 01005 και έχει ακρίβεια ελέγχου ≥ 99,99%.
Η έξυπνη μηχανή X-RAY για την καταμέτρηση εξαρτημάτων είναι εξοπλισμένη με σύστημα καταμέτρησης εξαρτημάτων που ανεβάζει αυτόματα δεδομένα στο σύννεφο.Το σύστημα αυτό ενημερώνει τακτικά τη βάση δεδομένων και συνδέεται με το εργοστασιακό σύστημα ERP/MES, εξοικονομώντας έτσι πολύ χρόνο και κόστος.
Συνολικά, η μηχανή X-RAY Intelligent Component Counting Machine είναι μια αποτελεσματική και αξιόπιστη συσκευή που είναι ιδανική για offline ταινίες.επιτόπια εξέταση διαφόρων υλικών, και αυτόματο σύστημα φόρτωσης δεδομένων το καθιστούν μια εξαιρετική επιλογή για τα συστήματα μέτρησης συστατικών SMT Reel.
Η χρήση του έξυπνου μετρητή ακτίνων Χ περιλαμβάνει συνήθως τα ακόλουθα βήματα:
1. Αγορά εικόνας: Καταγραφή ή εισαγωγή της εικόνας ακτίνων Χ ή της σάρωσης που πρέπει να αναλυθεί. Αυτό μπορεί να γίνει χρησιμοποιώντας συμβατό εξοπλισμό ακτίνων Χ ή εισάγοντας ψηφιακές σαρώσεις.
2Προεπεξεργασία: Προετοιμάστε την εικόνα για ανάλυση εφαρμόζοντας τις απαραίτητες προσαρμογές, όπως μείωση θορύβου, βελτίωση της αντίθεσης ή βαθμονόμηση εικόνας.Αυτό το βήμα εξασφαλίζει τη βέλτιστη ποιότητα εικόνας για ακριβή ανίχνευση και καταμέτρηση.
3. Επιλογή και διαμόρφωση αντικειμένων: Ορισμός των συγκεκριμένων αντικειμένων ή ουσιών που πρέπει να ανιχνευθούν και να μετρηθούν.ή όρια πυκνότητας, ανάλογα με τα αντικείμενα-στόχους.
4Ανάλυση και αναφορά: Ξεκινά η διαδικασία ανάλυσης, επιτρέποντας στον μετρητή να ανιχνεύσει, να μετρήσει και να αναλύσει τα αντικείμενα εντός της εικόνας ακτίνων Χ.Τα αποτελέσματα μπορούν να εμφανίζονται σε πραγματικό χρόνο ή να αποθηκεύονται για μεταγενέστερη αναθεώρηση. Αν χρειαστεί, δημιουργεί αναφορές που συνοψίζουν τα ευρήματα.
Ερμηνεία και λήψη αποφάσεων: Ανασκόπηση των αναλυθέντων αποτελεσμάτων και ερμηνεία των πληροφοριών που παρέχονται από τον μετρητή.και οποιεσδήποτε ανωμαλίες ή παρατυπίες που σημειώθηκαν.
Απαιτήσεις χρήσης: Μετά την ολοκλήρωση της άμεσης καταμέτρησης της έξυπνης μηχανής καταμέτρησης ακτίνων Χ, τα δεδομένα των αποτελεσμάτων της καταμέτρησης θα μεταφορτώνονται στο ψηφιακό σύστημα ελέγχου για ενημέρωση.
Και περιπτώσεις υποβολής αιτήσεων:
1 Επισκόπηση υλικού WO 2 Απογραφή ενιαίας LPN 3 Αρχική απογραφή/διπλή απογραφή.
Προδιαγραφές:
| Γενικές προδιαγραφές |
| Τρόπος λειτουργίας |
Εκτός σύνδεσης |
| Μέγεθος (mm) |
800 ((W) X1380 ((D) X1950 ((H) |
| Βάρος |
Περίπου 800 κιλά. |
| Ηλεκτρική τροφοδοσία |
110~220VAC 50/60Hz, 1,5KW |
| Σύστημα υπολογιστή |
| Βιομηχανικές συσκευές |
Βιομηχανικός υπολογιστής με επεξεργαστή Intel i7 (64bit) |
| Λειτουργικό σύστημα |
Λύσιμο Windows 10 |
| Εμφάνιση |
27 ιντσών οθόνη FHD LCD |
| Σύστημα αποθήκευσης |
| RAM: 16GB, HDD: 1TB + SSD: 256G |
| Συμπεριλαμβανομένων των εξαρτημάτων |
| Κουδουνισμένος σαρωτής γραμμικών κώδικων |
/ |
| Εκτυπωτής ετικετών |
/ |
| Ικανότητες επιθεώρησης |
| Μέγεθος ταινίας και τροχιάς |
7" ~ 17" |
| Υψόμετρο σαρώσεως |
≤ 80 mm |
| Μέγιστη ταχύτητα επιθεώρησης |
7~17 |
| Ταινία & Ρολ |
< 10s/τροχίο ή 4*7?? τροχίο < 10s. |
| Μίν. μέγεθος συστατικού |
01005 |
| Ακρίβεια επιθεώρησης |
≥ 99,99% |
| Τύπος ακτίνων Χ |
| Τύπος |
Κλειστό σωλήνα |
| Μέγιστη τάση |
50KV |
| Μέγιστο ρεύμα |
1000 μA |
| Μέγεθος εστίασης |
00,03 mm |
| Σύστημα απεικόνισης |
| Τύπος |
Ανιχνευτής επίπεδης οθόνης (FPD) |
| Αποτελεσματική περιοχή ανίχνευσης: |
430 χιλιοστά x 430 χιλιοστά |
| Πιξελική μήτρα |
3072*3072 εικονοστοιχίες |
| Μέγεθος pixel |
139 μm |
| Ποσοστό καρέ |
6fpsv |
| AD Μετατροπή |
16 bits |
| Ανιχνεύσιμο πακέτο |
| Τσιπ, χύδη, πακέτα ESD, JEDEC Τράι, σωλήνα, τρανζίστορ. |
| Ανιχνεύσιμα συστατικά |
|
Συσσωρευτές, αντίστοιχοι, επαγωγείς, χάντρες, κρύσταλλοι, τρανζίστορες, διόδους,
FETs, διάφορους τύπους αντίστασης, χοληδόχους, ανιχνεύσιμες συνδέσεις,
Τσιπάκια ολοκληρωμένων κυκλωμάτων κλπ.
|
| Βάση δεδομένων |
| Υποστήριξη σύνδεσης με MES, ERP και WMS Intelligent |
| Σύστημα ασφαλείας |
| Τύπος |
Συμμορφώνεται με τον κανονισμό FDA-CDRH CFR 21 1020.40
υποκεφάλαιο για τα συστήματα ακτινογραφίας των ντουλαπιών.
|
| Εκπομπή ακτίνων Χ |
< 1μSv/h (κανονισμός FDA-CDRH CFR 21 1020).40
Υποκατηγορία πρότυπο απαιτείται < 5μSv/h)
|
| Διαχείριση της αρχής |
Το σύστημα αξιολόγησης δακτυλικών αποτυπωμάτων και κωδικού πρόσβασης. |
| Προστασία από διαρροές ακτινοβολίας |
| Μετρητής παρακολούθησης διαρροών ακτινοβολίας σε πραγματικό χρόνο |
