Μοντωματικό σχεδιασμό Μηχανή συγκόλλησης κυμάτων με διπλό δοχείο με 99,998% καθαρότητα N2

Γιατί χρησιμοποιούμε μηχανή επιλεκτικής συγκόλλησης με κύμα;

Αν και ορισμένα εξαρτήματα μπορούν να συγκολληθούν μέσω της διαδικασίας THT, ορισμένα εξαρτήματα υψηλής χωρητικότητας και λεπτής απόστασης είναι δύσκολο να επιτευχθούν. Επομένως, πρέπει να χρησιμοποιηθεί η μηχανή επιλεκτικής συγκόλλησης.

Η διείσδυση κασσίτερου της μηχανής συγκόλλησης με κύμα μπορεί να φτάσει μόνο το 75%, αλλά οι μηχανές επιλεκτικής συγκόλλησης με κύμα με σύστημα επιλεκτικής συγκόλλησης μπορούν να φτάσουν ποσοστό διείσδυσης 100%.

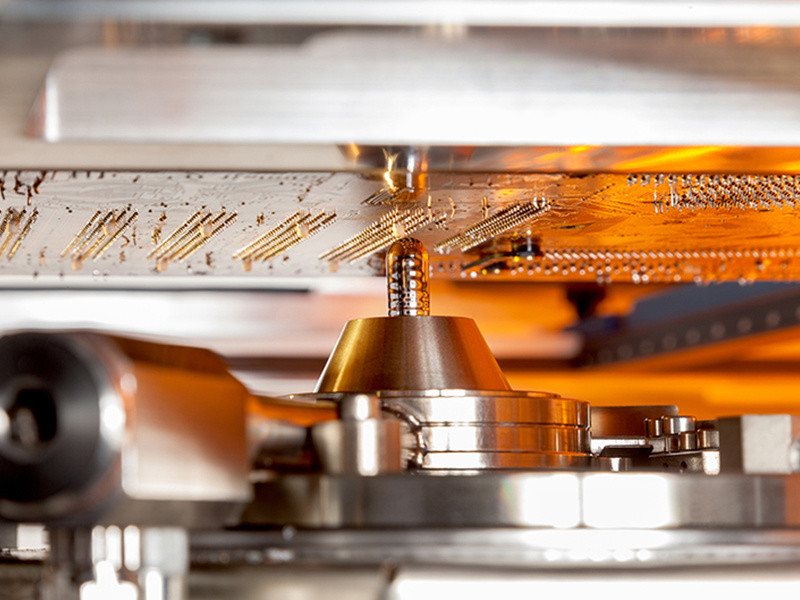

Η μηχανή επιλεκτικής συγκόλλησης HRX-32 συνδυάζεται με μονάδα ψεκασμού ροής, μονάδα προθέρμανσης, μονάδα συγκόλλησης, ενσωματωμένο σχεδιασμό και ελεύθερη επέκταση. Ο ψεκασμός ροής χρησιμοποιεί ψεκασμό σημείο προς σημείο, ο οποίος μπορεί να εξοικονομήσει πολύ ροή. Η προθέρμανση χρησιμοποιεί θερμό αέρα και κάτω IR, μπορεί να εξατμίσει γρήγορα την υγρασία της ροής και να φέρει την πλακέτα PCB σε μια ορισμένη θερμοκρασία, έτσι ώστε η PCB να μην υποβληθεί σε σοκ θέρμανσης όταν έρχεται σε επαφή με τον υγρό συγκολλητικό. Η μονάδα συγκόλλησης μπορεί να χρησιμοποιηθεί μονή ή διπλή δεξαμενή ανάλογα με τις απαιτήσεις του πελάτη. Η ηλεκτρομαγνητική αντλία εξασφαλίζει εξαιρετικά σταθερή ροή για ακριβή και λεπτομερή ύψη κύματος συγκόλλησης. Με την κορυφαία τεχνολογία και τον αρθρωτό σχεδιασμό της μηχανής επιλεκτικής συγκόλλησης με κύμα HRX-32, η μηχανή επιλεκτικής συγκόλλησης HRX-32 πληροί τις υψηλότερες απαιτήσεις για ευελιξία και παραγωγικότητα.

Τώρα η μηχανή επιλεκτικής συγκόλλησης χρησιμοποιείται ευρέως στην αυτοκινητοβιομηχανία, την ιατρική, τον βιομηχανικό έλεγχο και άλλες βιομηχανίες υψηλής τεχνολογίας κατασκευής, και η μηχανή επιλεκτικής συγκόλλησης με κύμα HRX-32 θα είναι η καλύτερη επιλογή σας.

Λογισμικό Μέρος:

• Όλο το σύστημα λογισμικού αναπτύχθηκε από εταιρεία από την Ινδία, με την πρακτική μας εμπειρία στην επιλεκτική συγκόλληση, βασισμένο στο σύστημα Windows7, με καλή ιχνηλασιμότητα.
• Χρησιμοποιήστε σαρωμένη εικόνα ως φόντο για προγραμματισμό διαδρομής, ταχύτητα κίνησης, χρόνο αναμονής, ταχύτητα κενής κίνησης, ύψος Ζ, ύψος κύματος κ.λπ. όλα προγραμματισμένα για διαφορετική θέση συγκόλλησης.
• Εμφάνιση διαδικασίας συγκόλλησης σε ζωντανή μετάδοση μέσω κάμερας.
• Κρίσιμες παράμετροι παρακολουθούνται πλήρως από λογισμικό PC, όπως θερμοκρασία, ταχύτητα, πίεση κ.λπ.
• Με λειτουργία αυτόματης βαθμονόμησης ύψους κύματος, για έλεγχο & βαθμονόμηση του ύψους του κύματος μετά από κάθε ορισμένη πλακέτα PCB, ώστε να διατηρείται πολύ καλή σταθερότητα του κύματος.
• Μπορεί να αναβαθμιστεί για να διαθέτει λειτουργία τοποθέτησης σήματος, για έλεγχο του σημείου σήματος της PCB μετά από κάθε ορισμένη πλακέτα PCB, ώστε να μειωθεί η μετατόπιση θέσης της PCB.
• Σχετικά με το μενού της PCB στη μηχανή συγκόλλησης, όλες οι πληροφορίες θα αποθηκεύονται σε ένα αρχείο. Θα περιλαμβάνει τις διαστάσεις και την εικόνα της PCB, τον τύπο ροής που χρησιμοποιείται, τον τύπο συγκολλητικού, τον τύπο ακροφυσίου συγκολλητικού, τη θερμοκρασία συγκολλητικού, τη θερμοκρασία N2, τη διαδρομή κίνησης και το σχετικό ύψος κύματος και ύψος Ζ κάθε θέσης κ.λπ. Όταν ο πελάτης συγκολλά την ίδια PCB, μπορεί να λάβει πλήρεις πληροφορίες για το πώς έγινε στο ιστορικό, επίσης εύκολο για ιχνηλασιμότητα.
•  Με λειτουργία LOG, παρέχει 3 επίπεδα για είσοδο στο λογισμικό με διαφορετικά δικαιώματα. Εν τω μεταξύ, μπορεί να καταγράψει τη λειτουργία και τους συναγερμούς του μηχανήματος.

Τεχνικές Παράμετροι:

Υποστήριξη και Υπηρεσίες:

Η Μηχανή Επιλεκτικής Συγκόλλησης με Κύμα SMT είναι μια συσκευή υψηλής ποιότητας και αξιοπιστίας, σχεδιασμένη για τη συγκόλληση εξαρτημάτων μέσω οπών σε πλακέτες τυπωμένου κυκλώματος.

Η ομάδα τεχνικής υποστήριξης του προϊόντος μας είναι διαθέσιμη για να σας βοηθήσει με οποιεσδήποτε ερωτήσεις ή προβλήματα μπορεί να αντιμετωπίσετε κατά τη χρήση του μηχανήματος. Είτε πρόκειται για εγκατάσταση, συντήρηση ή αντιμετώπιση προβλημάτων, δεσμευόμαστε να σας παρέχουμε άμεσες και αποτελεσματικές λύσεις.

Εκτός από την τεχνική υποστήριξη, προσφέρουμε επίσης μια σειρά υπηρεσιών για να διασφαλίσουμε τη βέλτιστη απόδοση της Μηχανής Συγκόλλησης με Κύμα SMT. Αυτές οι υπηρεσίες περιλαμβάνουν:

• Βαθμονόμηση και βελτιστοποίηση μηχανήματος

• Τακτική προληπτική συντήρηση

• Αναβαθμίσεις και τροποποιήσεις

• Εκπαίδευση και πιστοποίηση χειριστών

Επιλέγοντας τη Μηχανή Συγκόλλησης με Κύμα SMT, μπορείτε να είστε βέβαιοι ότι θα λάβετε όχι μόνο ένα προϊόν κορυφαίας ποιότητας, αλλά και εξαιρετική τεχνική υποστήριξη και υπηρεσίες.
