Μέγιστο μέγεθος μεταγωγικού L400 X W400 SMT Σλιβέρνη κυματική μηχανή συγκόλλησης για μεγάλη παραγωγική ικανότητα

MOQ:	1set
Τιμή:	USD66000-85000 Per/Set
Τυπική συσκευασία:	Woodencase
Προθεσμία παράδοσης:	5-10 Work Days
Τρόπος πληρωμής:	L/C,T/T,Western Union
Δυνατότητα ανεφοδιασμού:	100sets/month

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Place of Origin

China

Μάρκα

HONREAL

Πιστοποίηση

Αριθμό μοντέλου

SELPOT-400

Μέθοδος προθέρμανσης:

Ανώτερη θερμοκρασία υπέρυθρου

Κατηγορία Προϊόντος:

Μηχανή συγκόλλησης κυμάτων SMT

Η πλάκα PCB είναι σταθερή.:

Απαιτούμενο τροφοδοτικό:

τριφασικό 380V 50HZ

Ακρίβεια θέσης:

+ / - 0,05 mm

Καθαρό Βάρος:

1200 κιλά

Απαιτούμενη πηγή αέρα:

0,4-0,6Mpa

Ικανότητα δοχείων ύλης συγκολλήσεως:

15 kg/PCS

Επισημαίνω:

Μηχανή συγκόλλησης κυμάτων SMT

Μηχανή συγκόλλησης κυμάτων L400 X W400 SMT

Μηχανή συγκόλλησης κυμάτων SMT OEM

Περιγραφή προϊόντος

Γιατί χρησιμοποιούμε μηχανή επιλεκτικής συγκόλλησης με κύμα;

Αν και ορισμένα εξαρτήματα μπορούν να συγκολληθούν μέσω της διαδικασίας THT, ορισμένα εξαρτήματα υψηλής χωρητικότητας και λεπτής διάταξης είναι δύσκολο να επιτευχθούν. Επομένως, πρέπει να χρησιμοποιηθεί η μηχανή επιλεκτικής συγκόλλησης.

Η διείσδυση κασσίτερου της μηχανής συγκόλλησης με κύμα μπορεί να φτάσει μόνο το 75%, αλλά οι μηχανές επιλεκτικής συγκόλλησης με κύμα με σύστημα επιλεκτικής συγκόλλησης μπορούν να φτάσουν ποσοστό διείσδυσης 100%.

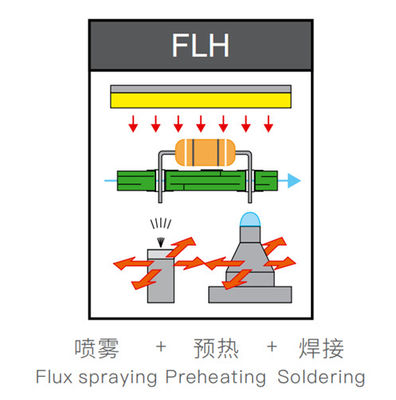

HR-400CΗ μηχανή επιλεκτικής συγκόλλησης συνδυάζεται με μονάδα ψεκασμού ροής, μονάδα προθέρμανσης, μονάδα συγκόλλησης, ενσωματωμένο σχεδιασμό και ελεύθερη επέκταση. Ο ψεκασμός ροής χρησιμοποιεί ψεκασμό από σημείο σε σημείο, ο οποίος μπορεί να εξοικονομήσει πολλή ροή. Η προθέρμανση χρησιμοποιεί ζεστό αέρα και κάτω IR, μπορεί να εξατμίσει γρήγορα την υγρασία της ροής και να φέρει την πλακέτα PCB σε μια ορισμένη θερμοκρασία, έτσι ώστε η PCB να μην υποβληθεί σε σοκ θέρμανσης όταν έρχεται σε επαφή με τον υγρό συγκολλητικό. Η μονάδα συγκόλλησης μπορεί να χρησιμοποιηθεί με μία ή δύο δεξαμενές ανάλογα με τις απαιτήσεις του πελάτη. Η ηλεκτρομαγνητική αντλία εξασφαλίζει εξαιρετικά σταθερή ροή για ακριβή και λεπτομερή ύψη κύματος συγκόλλησης. Με κορυφαία τεχνολογία και αρθρωτό σχεδιασμό τηςHR-400Cμηχανή επιλεκτικής συγκόλλησης, HR-400Cη μηχανή επιλεκτικής συγκόλλησης πληροί τις υψηλότερες απαιτήσεις ευελιξίας και παραγωγικότητας

Τώρα η μηχανή επιλεκτικής συγκόλλησης χρησιμοποιείται ευρέως στην αυτοκινητοβιομηχανία, την ιατρική, τον βιομηχανικό έλεγχο και άλλες βιομηχανίες υψηλής τεχνολογίας κατασκευής, και HR-400Cη μηχανή επιλεκτικής συγκόλλησης θα είναι η καλύτερη επιλογή σας.

Τεχνικές Παράμετροι:

Όνομα μηχανής	SELPOT-400
Γενικά
διάσταση	L1520mm X W1650mm X H1650mm
γενική ισχύς	18kw
κατανάλωση ισχύος	5-7kw
τροφοδοτικό	Τριφασικό 380V 50HZ
καθαρό βάρος	1200KG
απαιτούμενη πηγή αέρα	0.4-0.6MPa
απαιτούμενη ροή αέρα	8-12L/min
απαιτούμενη πίεση N2	0.4-0.6MPa
απαιτούμενη ροή N2	περισσότερο από 2 κυβικά μέτρα ανά ώρα
απαιτούμενη καθαρότητα N2	>99.998%
απαιτούμενη εξαγωγή	500--800CMB/H
φορέας ή PCB
φορέας	σύμφωνα με το προϊόν
μέγιστη διάσταση φορέα	L400 x W400 mm
πάχος PCB	0.2mm-----6mm
άκρη PCB	5mm ή περισσότερο
έλεγχος & μεταφορέας
έλεγχος	Βιομηχανικός Η/Υ
πλάτος μεταφορέα	100-400MM
τύπος μεταφορέα	SUS κύλινδρος
πάχος μεταφορέα	2---6mm (πάχος άκρης ή πάχος φορέα)
κατεύθυνση μεταφορέα PCB	Από αριστερά προς τα δεξιά
ελεύθερος χώρος ανύψωσης μεταφορέα PCB	100MM
ελεύθερος χώρος κάτω από τον μεταφορέα PCB	30MM
φορτίο μεταφορέα	<10kg
ράγα μεταφορέα	Ράγα αλουμινίου
ύψος μεταφορέα	900+/-30mm
Τραπέζι κίνησης
άξονας κίνησης	X, Y, Z
έλεγχος κίνησης	Έλεγχος σερβοκινητήρα κλειστού βρόχου
κινητήρας κίνησης	Σερβοκινητήρας μάρκας
βίδα σφαίρας	Hiwin
ακρίβεια θέσης	+ / - 0.05 mm
πλαίσιο	μεταλλική συγκόλληση
Διαχείριση ροής
ακροφύσιο ροής	Ιαπωνία Lumina
αντοχή ακροφυσίου	ανοξείδωτο ατσάλι
χωρητικότητα δεξαμενής ροής	3L
δεξαμενή ροής	δοχείο πίεσης
χωρητικότητα δεξαμενής αλκοόλης	1L
δεξαμενή αλκοόλης	δοχείο πίεσης
Προθέρμανση
μέθοδος προθέρμανσης	άνω θέρμανση IR
ισχύς θερμαντήρα	13.5kw
εύρος θερμοκρασίας	25--240℃
δεξαμενή συγκόλλησης
αριθμός τυπικής δεξαμενής		1τμχ
χωρητικότητα δεξαμενής συγκόλλησης		13 kgs / δεξαμενή συγκόλλησης (Ηλεκτρομαγνητική αντλία)
Έλεγχος θερμοκρασίας συγκόλλησης		PID
χρόνος τήξης		20--30 Λεπτά
μέγιστη θερμοκρασία συγκόλλησης		350 ℃
θερμαντήρας συγκόλλησης		1.2kw
ακροφύσιο συγκόλλησης
ακροφύσιο		προσαρμοσμένο
υλικό		κράμα υψηλής περιεκτικότητας σε άνθρακα
τυπικά εξοπλισμένο ακροφύσιο		τυπικά εξοπλισμένα 5τμχ/δεξαμενή συγκόλλησης (εσωτερική διάμετρος ακροφυσίου 2.5mm, 3mm, 4mm, 5mm, 6mm)
Διαχείριση N2
θερμαντήρας N2		τυπικά εξοπλισμένο
εύρος θερμοκρασίας N2 ID		0- 350 C
κατανάλωση N2		2 m³ /h / ακροφύσιο

Υποστήριξη και Υπηρεσίες:

Η Μηχανή Συγκόλλησης με Κύμα SMT είναι ένα σύγχρονο ηλεκτρονικό προϊόν σχεδιασμένο για να καλύψει τις ειδικές ανάγκες της βιομηχανίας ηλεκτρονικών κατασκευών.

Η τεχνική υποστήριξη και οι υπηρεσίες του προϊόντος μας περιλαμβάνουν:

Εγκατάσταση και ρύθμιση της μηχανής
Εκπαίδευση στη χρήση της μηχανής
Υπηρεσίες συντήρησης και επισκευής
Τηλεφωνική γραμμή τεχνικής υποστήριξης 24/7
Τακτικές ενημερώσεις λογισμικού για τη διασφάλιση βέλτιστης απόδοσης

Η ομάδα έμπειρων τεχνικών μας είναι αφοσιωμένη στην παροχή άριστης εξυπηρέτησης πελατών και στη διασφάλιση ότι η SMT Selective Wave Soldering Machine λειτουργεί με μέγιστη απόδοση.

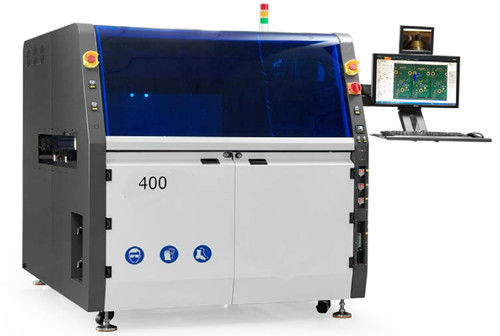

HR-400C Online Selective Wave Soldering Machine Selective Solder Machine
