Με τον έλεγχο πλήρους υπολογιστή, η μηχανή συγκόλλησης επιλεκτικών κυμάτων SMT επιτρέπει ακριβή έλεγχο και προσαρμογή της διαδικασίας συγκόλλησης.Αυτό εξασφαλίζει ότι κάθε στοιχείο συγκολλείται με τη μέγιστη ακρίβεια και συνέπεια, με αποτέλεσμα υψηλής ποιότητας τελικά προϊόντα.
Η μηχανή συγκόλλησης κυμάτων SMT έχει μέγιστο μέγεθος φορέα L450 X W500MM, καθιστώντας την κατάλληλη για ένα ευρύ φάσμα ηλεκτρονικών εξαρτημάτων.05 mm εξασφαλίζει την ακριβή τοποθέτηση και συγκόλληση κάθε στοιχείου, ελαχιστοποιώντας τον κίνδυνο ελαττωμάτων και εξασφαλίζοντας την υψηλότερη δυνατή ποιότητα.

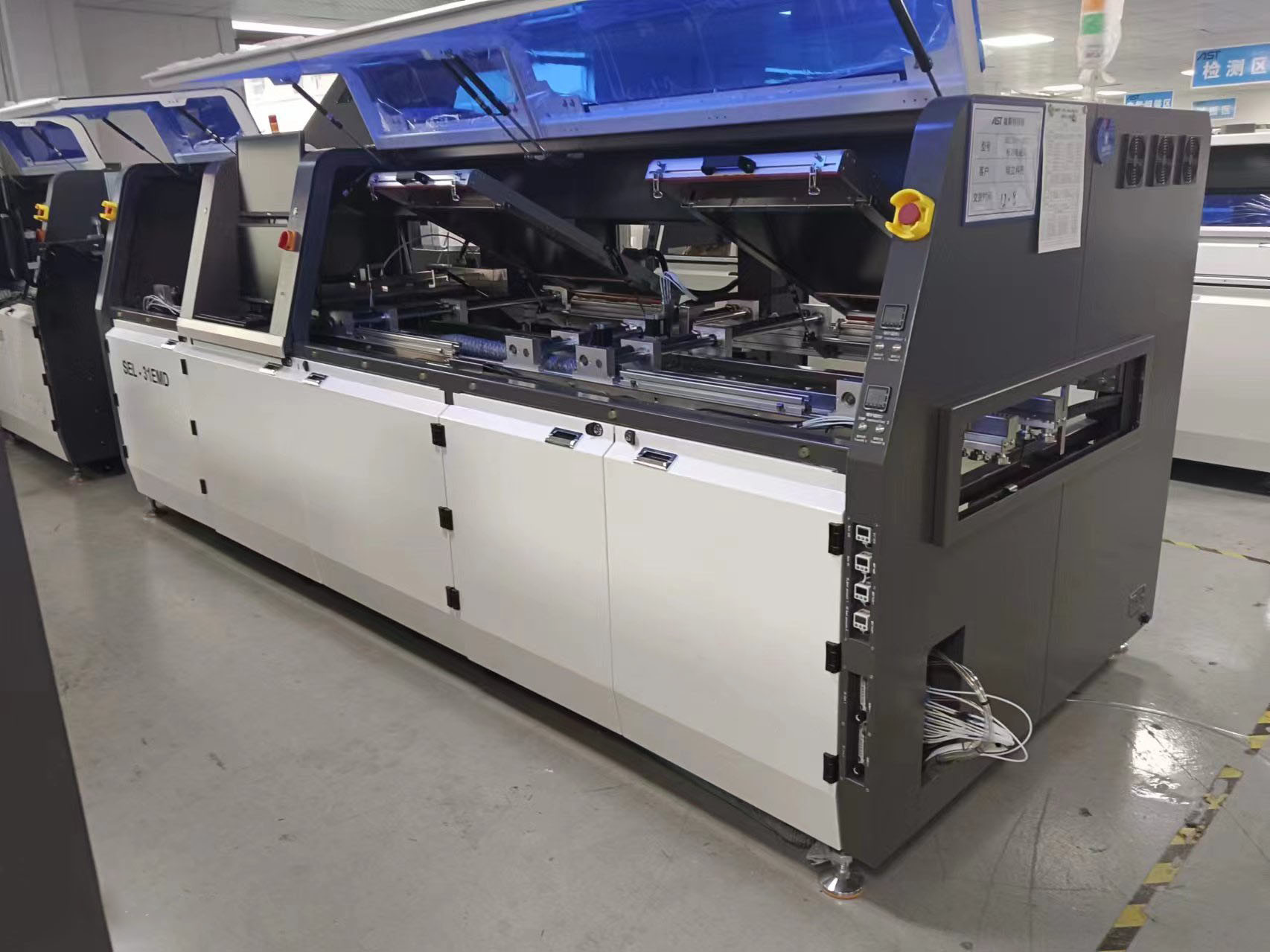

Μετρώντας L2550 X W1480 X H1665mm, η μηχανή συγκόλλησης με επιλεκτικό κύμα SMT είναι μια συμπαγή και ευπροσάρμοστη μηχανή που μπορεί να χρησιμοποιηθεί για μια σειρά εφαρμογών συγκόλλησης.Είτε χρειάζεστε μια μηχανή συγκόλλησης κυμάτων διπλής επιλογής για μεγάλης κλίμακας παραγωγή ή μια μικρή συγκόλληση κυμάτων για μικρότερα έργαΑυτό το μηχάνημα είναι η τέλεια επιλογή.
| Ονομασία μηχανής | SEL-31 |
| Γενικά | |
| διάσταση | Δοκιμαστική μονάδα |
| γενική ισχύς | 16 kW |
| κατανάλωση ισχύος | 4 - 8 kW |
| τροφοδοσία | Μονόφασμα 220V 50HZ |
| καθαρό βάρος | 1500 κιλά |
| Εναλλακτική πηγή αέρα | 3-5BAR |
| απαιτούμενη ροή και καθαρότητα N2 | 3 m3/ώρα, καθαρότητα> 99,998% |
| απαιτούμενη εξάντληση | 600-1000CMB/h |
| Ελέγχου και μεταφοράς | |
| Ελέγχου | Βιομηχανικός έλεγχος PC + PLC |
| πλάτος μεταφορέα | 100-600MM |
| Τύπος μεταφορέα | Μεταφορά σιδηροδρομικών αλυσίδων σε τμήματα ψεκασμού και προθέρμανσης, μεταφορά κυλίνδρων σε τμήματα συγκόλλησης |
| Κατεύθυνση μεταφοράς PCB | Αριστερά προς τα δεξιά ή δεξιά αριστερά |
| μεταγωγική σιδηροτροχιά | Σιδηροτροχιά από αλουμίνιο |
| ύψος μεταφορέα | 900+/-30mm |
| Τραπέζι προτάσεων | |
| άξονας κίνησης | Χ, Υ, Ζ |
| Έλεγχος κίνησης | Ελέγχος με σέρβο κλειστού κυκλώματος |
| ακρίβεια θέσης | + / - 0,05 mm |
| φλόγα | συγκόλληση μετάλλων |
| Διαχείριση ροής | |
| φούσκα ροής | Ιαπωνία Lumina |
| αντοχή του ακροφύλλου | από ανοξείδωτο χάλυβα |
| χωρητικότητα δεξαμενής ροής | 1 λίτρο |
| χωρητικότητα δεξαμενής αλκοόλης | 1 λίτρο |
| Προθέρμανση | |
| μέθοδος προθέρμανσης | Ζεστός αέρας στην κορυφή, θερμαντήρας υπέρυθρων στο κάτω μέρος |
| ισχύς του θερμαντήρα | 6 kW |
| εύρος θερμοκρασίας | 25-240 βαθμοί |
| Κύπελλο συγκόλλησης | |
| τυπικός αριθμός κατσαρόλας | 1PCS |
| χωρητικότητα δοχείου συγκόλλησης | 13 kg / δοχείο συγκόλλησης |
| εύρος θερμοκρασίας συγκόλλησης | ΠΕΔ |
| χρόνος τήξης | 30 λεπτά |
| μέγιστη θερμοκρασία συγκόλλησης | 350 C |
| θερμαντήρα συγκόλλησης | 1.5kw/ κατσαρόλα συγκόλλησης |
| Σφουγγάρι συγκόλλησης | |
| βουλωτήρα | Προσαρμοσμένο |
| υλικό | κράμα υψηλού άνθρακα |
| τυπικά εξοπλισμένο ακροφύσιο | Τάνταρ εξοπλισμένο 5pcs ((2,5mm/ 3,0mm/ 4,0mm/ 5,0mm/ 6,0m) |
| Διαχείριση N2 | |
| Θερμαντήρας N2 | τυποποιημένο εξοπλισμό |
| Πεδίο θερμοκρασίας N2 | 0 - 350 C |
| Κατανάλωση N2 | 1 - 3m3 /h / ακροφύσιο |
Τα τυποποιημένα μηχανήματα περιλαμβάνουν:
| 序号Σειριακή | Ονομασία | 内容 περιεχόμενο | ΑριθμόςΠοσότητα |
| 1 | Συστήματα ελέγχου | υπολογιστή ικονίδιο ικονίδιο και οθόνη | 1套 (σετ) |
| 实时监控摄像头 ζωντανή κάμερα στην οθόνη | |||
| έλεγχος κινήσεων | |||
| 2 |
Πλατφόρμα κίνησης (喷雾用) |
Ολόκληρη η πλατφόρμα δύο-άξονων |
1套 (σετ)
|
| 两轴全配滚珠丝杆及直线导轨2 άξονας εφοδιασμένος με στροφή μπάλας και γραμμική σιδηροδρομική γραμμή | |||
| 两轴全配伺服电机及伺服驱动器2 άξονας εξοπλισμένο με κινητήρα και οδηγό | |||
| 3 | Διοριστικό σύστημα ρύπανσης | 进口喷射 进口喷射 进口 进口 进口 |
1套 (σετ)
|
| ∆ιαβοηθητικό ∆ιαθέατρο ροής | |||
| 喷雾气控制流气气系统 αερόστατο αερόστατο αερόστατο αερόστατο αερόστατο | |||
| 喷嘴 αυτόματο καθαριστικό σύστημαNozzle αυτόματο σύστημα καθαρισμού | |||
| 4 | 预热系统Προθέρμανση | 热风上预热, 红外射灯下预热 Προθέρμανση του ζεστού αέρα, υπέρυθρος θερμαντήρας στο κάτω μέρος |
1套 (σετ)
|
| 5 |
Πλατφόρμα κίνησης (Χρησιμοποιείται για τσιμέντο) |
全??造三轴平台xyz τραπέζι κίνησης |
1套 (σετ)
|
| Τρεις άξονες, συνολικής τροχιάς, με ράβδους και άξονες κατευθυντήριων γραμμών, εξοπλισμένες με στροφή σφαίρας και γραμμικό σιδηρόδρομο | |||
| Τρεις άξονες πλήρως εξοπλισμένοι με ηλεκτρικό σύστημα και κινητήρα 3 άξων εξοπλισμένοι με κινητήρα και οδηγό | |||

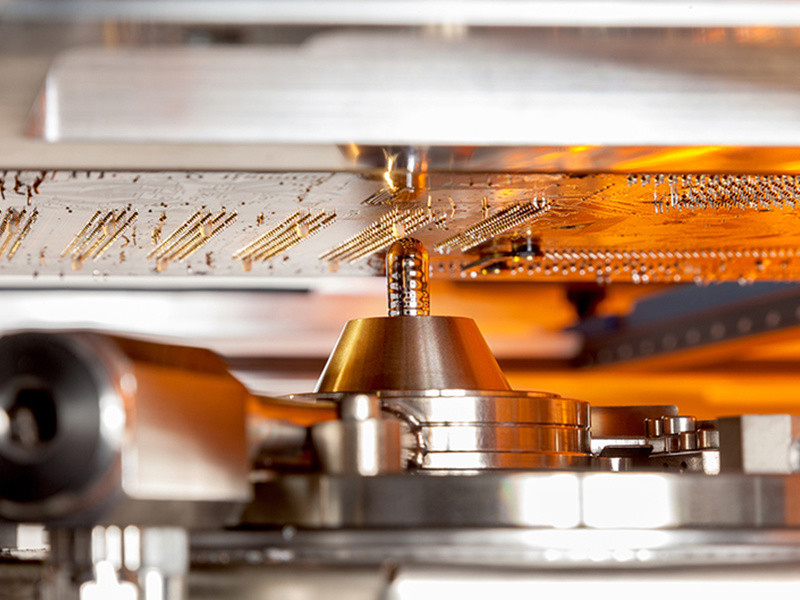

| 6 | 选择性 接锡炉Συλυντική κατσαρόλα | 15KG锡炉,叶轮,流道,伺服系统15kg χωρητικότητας κατσαρόλα συγκόλλησης, τροχός, σήραγγα, κινητήρας σερβερ |
1套 (σετ)
|
| Η θερμοκρασία της συγκόλλησης υπερβαίνει το επίπεδο της θερμοκρασίας του θερμοσίφωνα | |||
| Συστήματα ελέγχου θερμοκρασίας συγκόλλησης | |||
| Διοικητικό συμβούλιο | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm)) Τυποποιημένο εξοπλισμένο φουσκάλωμα συγκόλλησης | |||
| 7 |

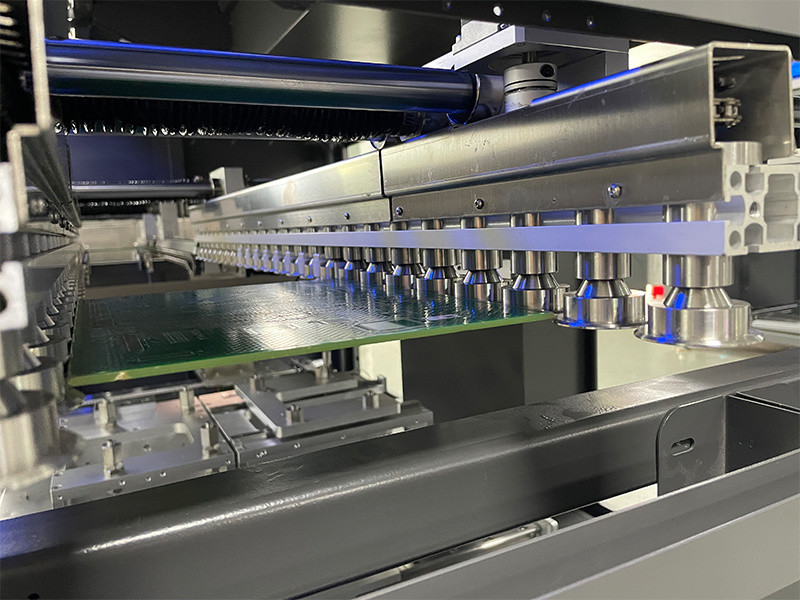

运输部份 Σύστημα μεταφοράς |
前后运输导轨独立步进驱动 (喷雾预热段)Ανεξάρτητη κίνηση βήματος της εμπρόσθιας και της πίσως σιδηροτροχιάς καθοδήγησης μεταφοράς (τομή προθέρμανσης με ψεκασμό) |
1套 (σετ)
|
| 前后链条 輸送導轨 ((喷雾预热段) Οδηγός μεταφοράς της εμπρόσθιας και της πίσως αλυσίδας (τομή προθέρμανσης με ψεκασμό) | |||
| Πίνακας PCB阻阻装置喷雾段,预热段Πράγμα ψεκασμού συσκευής αποκλεισμού πλάκας PCB, τμήμα προθέρμανσης | |||
| 前后运输导轨独立步进驱动 (锡炉段)Ανεξάρτητη κίνηση βήματος της εμπρόσθιας και της πίσως τροχιάς καθοδήγησης μεταφοράς (τομή συγκόλλησης κασσίτερου) | |||
| 前后滚轮运输导轨 (锡炉段) Οδηγός μεταφοράς με εμπρόσθιο και πίσω ρόλο (τομή συγκόλλησης κασσίτερου) | |||
| Πίνακας PCB阻阻装置锡炉段Πίνακας PCB συσκευή αποκλεισμού τμήμα συγκόλλησης κασσίτερου | |||
| Συσκευή πλάκας πλάκας PCBΣυστημα συμπίεσης πλάκας PCB | |||
| 8 | 机器?? bodyΣασί μηχανής | 机架及表面喷粉机框架/cover & painting (Το πλαίσιο/το κάλυμμα και η βαφή της μηχανής ψεκασμού) |
1套 (σετ)
|
Η μηχανή συγκόλλησης με επιλεκτικά κύματα SMT είναι ένα πολύ προηγμένο και αξιόπιστο εξοπλισμό που απαιτεί ελάχιστη συντήρηση.προσφέρουμε ολοκληρωμένη τεχνική υποστήριξη προϊόντων και υπηρεσίες για να διασφαλίσουμε ότι το μηχάνημά σας είναι σε λειτουργία το συντομότερο δυνατόν.
Η ομάδα τεχνικών εμπειρογνωμόνων μας είναι διαθέσιμη για την παροχή εξ αποστάσεως τεχνικής βοήθειας μέσω τηλεφώνου ή ηλεκτρονικού ταχυδρομείου..
Στόχος μας είναι να διασφαλίσουμε ότι η μηχανή συγκόλλησης κυμάτων SMT λειτουργεί με τις καλύτερες επιδόσεις, ελαχιστοποιώντας τον χρόνο στάσης και βελτιστοποιώντας την αποδοτικότητα της παραγωγής.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για την τεχνική υποστήριξη και τις υπηρεσίες των προϊόντων μας.
