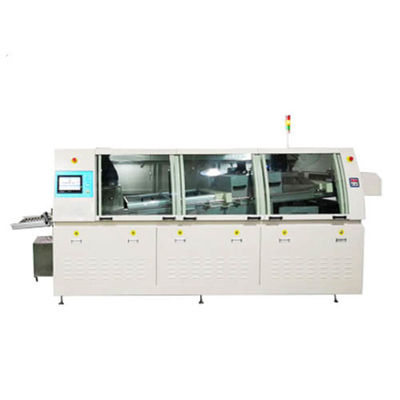

Μηχανή συγκόλλησης κυμάτων με διπλό κύμα με ρυθμιζόμενη ταχύτητα μεταφορέα 0-1800mm/min

Υψηλής αποδοτικότητας αυτόματη μηχανή συγκόλλησης κυμάτων χωρίς μόλυβδο

● Ένα νέο απλοποιημένο σχέδιο αντικαθιστά ένα συμβατικό εξωτερικό με δεξιά γωνία.

● Ο ελεγκτής PLC, ο υπολογιστής και το ηλεκτρονικό UPS αποτελούν ένα σταθερό, ασφαλές και αποτελεσματικό σύστημα ελέγχου.

● Το λογισμικό έχει τις λειτουργίες όπως η καταμέτρηση PCB, η ρύθμιση και η επεξεργασία θερμοκρασίας, το μενού παραμέτρων PCB και η δοκιμή προφίλ, οι συναγερμοί και η μετατροπή πολλών γλωσσών.Το λογισμικό έχει κάνει μια μεγάλη επίδραση σχετικά με τα ζητήματα ασφάλειας ακριβώς όπως κύμα κινητήρα τρέχει ασφαλή θερμοκρασία κλπ.

● Ο ωροδιακόπτης μιας εβδομάδας θα προσφέρει μια καταπληκτική λειτουργία για τον πελάτη.Και το μηχάνημα μπορεί να ενεργοποιηθεί αυτόματα για να λιώσει τη συγκόλληση πριν ο χειριστής έρχονται στη δουλειάΌταν έρθει η ώρα της εργασίας, η συγκόλληση έχει λιώσει και όλα είναι έτοιμα.

● Η ειδικά σχεδιασμένη γραμμή καθοδήγησης μειώνει την παραμόρφωση που προκαλείται από τη θερμότητα.

● Σπρέιερ που οδηγείται από βήμα κινητήρα, η ταχύτητα μπορεί να ρυθμιστεί στο PC. Ο χρόνος κίνησης και στάσης θα ρυθμιστεί με πιο πολύτιμο τρόπο.

● Ο ψεκαστήρας είναι κατασκευασμένος στην Ιαπωνία· παρέχει τέλεια απόδοση ατομικοποίησης του ρεύματος.

● Προσθήκη ροής αυτόματα, υπάρχουν δύο αισθητήρες στην δεξαμενή ροής.Ο χειριστής πρέπει μόνο να βάλει ολόκληρο το ρεύμα βαρέλι στην δεξαμενή ροής, εν τω μεταξύ βάλτε τον σωλήνα αναρρόφησης στο βαρέλι.

● Ο έλεγχος της ζώνης προθέρμανσης με εξαναγκαστική συσπείρωση αέρα από ελεγκτή θερμοκρασίας σε μοντέλο PID. Η ζώνη προθέρμανσης θα παρέχει επαρκή ομοιόμορφη θερμότητα για το PCB.

● 3 ατομικές ζώνες θερμού αέρα κάτω και τρίτη ζώνη θερμού αέρα πάνω προαιρετικά, αυτή η διαμόρφωση θα παρέχει το μεγαλύτερο αποτέλεσμα προθέρμανσης για συγκόλληση.

● Χρησιμοποιήστε θερμαντήρα χυτοσίδερου για τη ζύμωση, το οποίο τοποθετείται έξω από τη ζύμωση.

● Δύο κύματα συγκόλλησης.

● Το δοχείο συγκόλλησης είναι κατασκευασμένο από υλικό Ti πάχους 3 χιλιοστών.

● Αύξητης ποιότητας κινητήρας κυμάτων B&M που κατασκευάζεται στην Ιταλία, χαμηλού θορύβου και πιο σταθερός.

● Η κατσαρόλα συγκόλλησης μπορεί να ανυψώνεται και να κατεβαίνει, να εισέρχεται και να βγαίνει αυτόματα.

Ειδικές προδιαγραφές μηχανής συγκόλλησης με κύματα χωρίς μόλυβδο HR-400F

Εισαγωγή της διαδικασίας:

The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by oneΜετά από αυτό, τα συγκολλημένα PCB αποστέλλονται από το σύστημα συγκόλλησης μέσω αλυσίδας μεταφορέα.

Πληροφορίες:

Σύστημα φόρτωσης

Το οποίο μπορεί να συνδεθεί άμεσα με τον μεταφορέα εισαγωγής, τον αισθητήρα στο κάτω μέρος για την καταμέτρηση και το ψεκαστήρα για την ανάκτηση/αποσύνδεση, με κανόνα και βελόνα για την εντολή του πλάτους.

Σύστημα ροής

Η παροχή αέρα στο σύστημα ροής ψεκασμού, όλη η πίεση ροής αέρα ρυθμίζεται από το μέτρο πίεσης ροής.

Κίνηση συστήματος ροής

Ο υψηλής ποιότητας ψεκαστήρας που τροφοδοτείται από κινητήρα βήματος και σιδηρόδρομο / διακινητή, ταχύτητα κίνησης που ορίζεται στην οθόνη αφής, ο οδηγός βήματος και το σύστημα ελέγχου PLC κάνουν ομαλή και χαμηλή θορύβωση κίνησης.Συγκρίνετε με την παραδοσιακή κίνηση κυλίνδρων αέρα, η ταχύτητα κίνησης μπορεί να ρυθμιστεί στην οθόνη αφής και η ταχύτητα κίνησης δεν θα επηρεάζεται από την πίεση του αέρα, όπως στην περίπτωση του αερίου κυλίνδρου.
