Αυτόματη Μίνι Μέσα από τρύπα Θέρμανση PCB κύμα μηχανή συγκόλλησης Μηχανή συγκόλλησης κύματος χωρίς μόλυβδο
Τεχνικές προδιαγραφές
| Σχήμα |

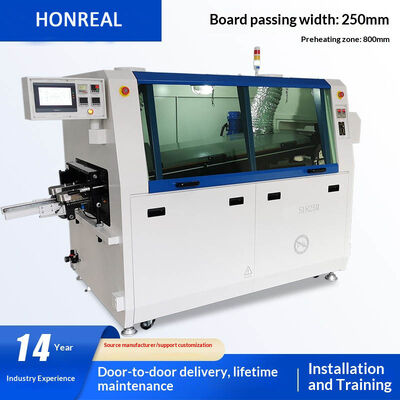

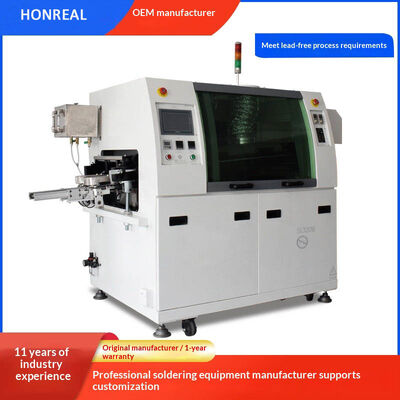

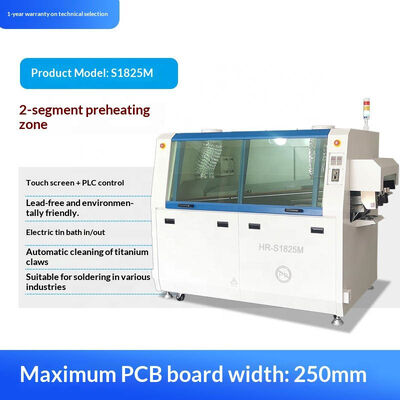

Μηχανή συγκόλλησης διπλών κυμάτων χωρίς μόλυβδο HR-S1425M |
| Διαμόρφωση |
Έλεγχος με οθόνη αφής, Δυο σταδιακή θέρμανση με θερμό αέρα διπλή κορυφή κύματος, χειροκίνητη λειτουργία κασσίτερου, χειροκίνητο καθαρισμό των νυχιών τιτανίου, στροφή ψεκασμού με κινητήρα βήματος |
| Αριθμός κορυφών |
2 κορυφές |
| πλάτος της σανίδας |
Μέγιστο 250 mm |
| Δυνατότητα του καμίνου |
180 κιλά |
| Διάστημα προθερμοποίησης |
600 χιλιοστά |
| Υψόμετρο κορυφής |
12 χιλιοστά |
| μήκος πινών συστατικού πλακέτου PCB |
10 χιλιοστά |
| Υψόμετρο μεταφοράς πλακών PCB |
750±20 mm |
| Δύναμη εκκίνησης |
9KW |
| Δύναμη λειτουργίας |
2KW |
| Δύναμη του καμίνου |
6KW |
| Δύναμη προθέρμανσης |
2KW |
| Δύναμη κινητήρα |
0.25KW |
| Μέθοδοι ελέγχου |
Εικόνα αφής |
| Μέγεθος ράφου |
1400*1200*1500mm |
| Εξωτερικές διαστάσεις |
2200*1200*1600mm |
| Ταχύτητα μεταφοράς πλακών PCB |
0-1,2m/min |
| Θέρμανση ζώνης προθέρμανσης |
Θερμοκρασία δωματίου 180°C |
| Μέθοδος θέρμανσης |
Ζεστός αέρας |
| Αριθμός ζωνών ψύξης |
1 |
| Μέθοδος ψύξης |
Ψύξη ανεμιστήρα άξιας ροής |
| Θερμοκρασία καμίνου |
Θερμοκρασία δωματίου 300°C |
| Κατεύθυνση μεταφοράς |
Αριστερά προς τα δεξιά |
| Μέθοδος ελέγχου θερμοκρασίας |
ΠΙΔ+SSR |
| Λειτουργία ελέγχου ολόκληρης της μηχανής |
Mitsubishi PLC + οθόνη αφής |
| Δυνατότητα ροής |
Μέγιστο 5,2L |
| Μέθοδος ψεκασμού |
Στάπτης κινητήρας + ST-6 |
| Πηγή ισχύος |
Σύστημα 5 καλωδίων 3 φάσεων, 380V, 50Hz |
| Προμήθεια αέρα |
4-7KG/CM2, 12,5L/Min |
| Βάρος |
600 κιλά |
Απαιτήσεις για τα πλαίσια PCB
- Περιορισμός ύψους των στοιχείων σε PCB: 90 mm
- Περιορισμός μήκους ποδιού του συστατικού της πλακέτας PCB: 10 mm
- Κατεύθυνση μεταφοράς πλακών PCB: Αριστερά προς τα δεξιά
Συστατικό ψεκασμού ροής
Κεφαλάκι:Σύστημα ST-6 με εύρος ψεκασμού 20-65 mm, ρυθμιζόμενη γωνία ανεμιστήρα, ρυθμιζόμενο ύψος ακροφύλλου 50-200 mm, μέγιστη ροή 60 ml/min
Σύστημα αεραγωγών:Εισαγόμενα φίλτρα, βαλβίδες ελέγχου και εξαρτήματα σωλήνων
Συστήματα μετακίνησης του ακροφύλλου ψεκασμού:Στάπτης κινητήρας με νοήμονα συστήματα ελέγχου Mitsubishi PLC για επιλεκτική ψεκασμό
Κίνηση του τζετ:Μηχανή με βήμα ακρίβειας με σιδηρόδρομο
Σύστημα ανάκτησης φίλτρου ροής:Φιλτράρισμα συρματόπλεγματος από ανοξείδωτο χάλυβα με τη χρήση χαρακτηριστικών υγρών για τη μεγιστοποίηση του φιλτραρίσματος και της ανάκτησης της υπερβολικής ροής
Συστατικό προθέρμανσης
Εκτεταμένη ζώνη προθέρμανσης:Δύο σταδιακό σύστημα προθέρμανσης με θερμό αέρα συνολικού μήκους 600 mm και ανεξάρτητου ελέγχου θερμοκρασίας
Ελέγχος θερμοκρασίας:Έλεγχος PID
Κύκλος θέρμανσης:Ελκυστήρας υψηλής θερμοκρασίας θερμού αέρα με κεραμικό σωλήνα θέρμανσης υψηλής θερμοκρασίας από την Ταϊβάν
Τρόπος εγκατάστασης:Τύπος συρτάρι μοντελοποιημένο σχεδιασμό για εύκολη συντήρηση και επισκευή
Συστατικά των φούρνων κασσίτερου
Περιοχή θερμοκρασίας:Θερμοκρασία δωματίου 300°C
Κίνηση κασσίτερου:Χειροκίνητη λειτουργία
Διαχωρισμός πρώτου/δεύτερου κύματος:20-30 mm
Πρώτο κύμα:Βαόζουν κύμα κλονισμού για εξαρτήματα επιφανειακής τοποθέτησης και εξαρτήματα διπλής όψης πλακέτων
Δεύτερο κύμα κορυφής:Κύκλος προσκύνησης Baozun
Σχεδιασμός χαμηλής οξείδωσης:Υπόλοιπα μολύβδου-κασσίτερου ≤2kg/8h, υπολείμματα μη μολύβδου-κασσίτερου ≤1,5kg/8h (διαφέρει με τις προσμείξεις των ράβδων κασσίτερου)
Λειτουργία οικονομικής λειτουργίας:Ο έλεγχος του PLC και του φωτοηλεκτρικού διακόπτη για τη μείωση των περιττών αποβλήτων
Κύκλος κορυφής κινητήρα:Ψηφιακός έλεγχος ύψους κορυφής με κινητήρα υψηλής θερμοκρασίας από την εταιρεία TCG της Ταϊβάν
Κύκλος θέρμανσης:Ειδικό σχέδιο μακράς ζωής με σύστημα θέρμανσης θερμού αέρα, ρελέ στερεής κατάστασης ANV της Ταϊβάν και θέρμανση υγρού κασσίτερου ±2 °C
Σύστημα ψύξης:Ενίσχυρη ψύξη ψύξη ανεμιστήρα αξιακής ροής
Σύστημα μετάδοσης PCB
Σιδηρόδρομοι καθοδήγησης:Σιδηρόδρομοι από ειδικό αλουμίνιο υψηλής αντοχής, ανθεκτικοί στην φθορά, με σιδηρόδρομους από ανοξείδωτο χάλυβα υψηλής θερμοκρασίας και δομή θερμικής αντιστάθμισης
Παράλληλος των σιδηροτροχιών:0.5mm
Ρυθμίσεις πλάτους:Χειροκίνητη ρύθμιση πλάτους
Αλυσίδα Νύκτα:Δύο γάντζοι, τυτανίου, πρότυπο νάρθηκων νάρθηκων ≤ 2,5 mm
Πεδίο ταχύτητας μετάδοσης:Ελάχιστη μονάδα: 1 mm/min. Περιοχή: 0-2200 mm/min.
Απόκλιση ταχύτητας μετάδοσης:Ηλεκτρονικός έλεγχος κλειστού κυκλώματος εντός 0-10 mm/min
Επικάλυψη αλυσίδας:Ρυθμίσιμη τάση τροχού
Μηχανή μεταφοράς:Κινητήρας TCG 90W της Ταϊβάν με προστασία περιοριστή υπερφόρτωσης
Δομή μηχανής
Δομή σώματος:Ορθολογισμένο πλαίσιο αέρος με κομψό και ανθεκτικό σχεδιασμό
Δομή μπροστινής και πίσω πόρτας:Πλήρως κλειστές δομές με μέγιστο χώρο συντήρησης
Ηλεκτρική απόδοση ελέγχου
Μέθοδος ελέγχου:Mitsubishi PLC + οθόνη αφής
Διασύνδεση ελέγχου:Απλή και διαισθητική λειτουργία με σταθερή απόδοση
Ασυνήθιστος συναγερμός:Προειδοποίηση υψηλής ή χαμηλής θερμοκρασίας
Προστασία ελέγχου θερμοκρασίας:Σταματά τη θέρμανση όταν προκύπτει βλάβη στο φούρνο προθέρμανσης ή συγκόλλησης
Συσκευές μάρκες και μοντέλα
| Ονομασία του εξαρτήματος |
Μάρκα και μοντέλο |
| PLC, οθόνη αφής |
Mitsubishi, Ελέγχου οθόνης. |
| Μηχανή μεταφοράς, κιβώτιο ταχυτήτων |
Ταϊβάν TCG Μονόφασμα 90W, Τυφικό: 1:120K |
| Τιτανίου νύχι |
Ειδικά νήματα διπλού γάντζου από κράμα τιτανίου, πάχους 1,5 mm |
| Κινητήρας καμίνου |
Ταϊβάν TCG 3 φάσης 4 πόλων 0,25KW ανθεκτικό σε υψηλές θερμοκρασίες |
| Βοηθητικό ρελέ |
OMRON MY2, MY4 |
| Μετασχηματιστής συχνοτήτων |
Yatai 0,4KW |
| Σωλήνας θέρμανσης |
Έκθεση της Ταϊβάν, εισαγωγή νικελίου-χρωμίου |
| Φωτοηλεκτρικός διακόπτης |
24V NPN Ελβετική χαρά |
| Ρέλε στερεής κατάστασης |
Ζουόι 40Α |
| Εναλλακτικός αέρας |
Τσιντ. |
| Επαφή εναλλασσόμενου ρεύματος |
Τσιντ. |
| Θερμοσύνθεση |
Ταϊβάν Panta, μονωτικός τύπος K |
| Κλειδί εκκίνησης |
Σνάιντερ |
| Κεφαλάκι |
ΣΤ-6 |
