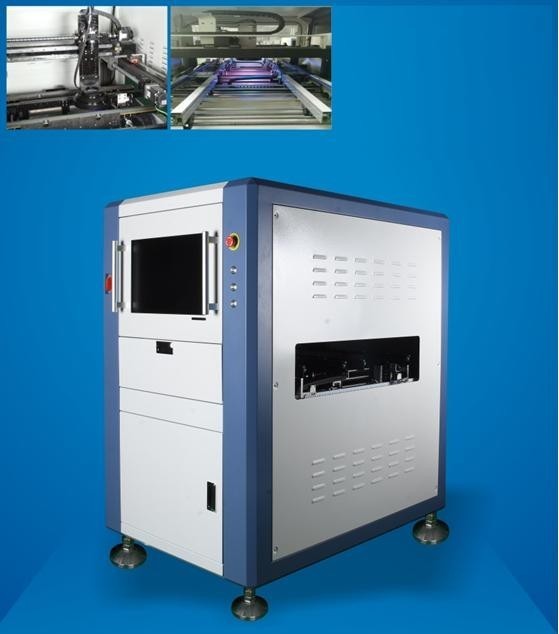

Αυτόματο οπτικό σύστημα επιθεώρησης διπλών σιδηροδρόμων σε απευθείας σύνδεση
Δύο τροχιά INLINE AOI H820
1Μια κάμερα κινείται προς την κατεύθυνση XY, και το μπροστινό και το πίσω δύο σετ τροχών μεταδίδουν PCB αντίστοιχα.
2Η πρώτη ράβδος είναι σταθερή, και η δεύτερη, τρίτη και τέταρτη ράβδος μπορεί να ρυθμιστεί.
3.Δύο γραμμές παραγωγής για διάφορα SMT ((1 σταθερό σχοινί / 1, 3 σταθερό σχοινί / 1, 4 σταθερό σχοινί).
4.Πλήρως συμβατό με τις λειτουργίες της σειράς AOI 8 με μία γραμμή.
Προδιαγραφές: H820
|
Σύστημα επιθεώρησης |
Εφαρμογή | Μετά την εκτύπωση με πρότυπο, προ/μετά από ροή του φούρνου, προ/μετά από συγκόλληση κυμάτων, FPC κλπ. | |
|
Τρόπος προγράμματος |
Εγχειρητικός προγραμματισμός, αυτόματος προγραμματισμός, εισαγωγή δεδομένων CAD, ανεξάρτητος προγραμματισμός διπλής διαδρομής. | ||
| Εκτύπωση με πρότυπο: μη διαθεσιμότητα συγκόλλησης, ανεπαρκής ή υπερβολική συγκόλληση, λάθος ευθυγράμμιση συγκόλλησης, γέφυρα, λεκέδες, γρατζουνιές κλπ. | |||
|
Τμήματα επιθεώρησης |
Ελάττωμα στοιχείου: έλλειψη ή υπερβολική ποσότητα στοιχείου, δυσκατάταξη, άνιση, όψη, αντίθετη τοποθέτηση, λάθος ή κακό στοιχείο κλπ. |
||
|
Ελάττωμα συγκόλλησης: υπερβολική ή ελλείψει συγκόλλησης, κενή συγκόλληση, γέφυρα, σφαίρα συγκόλλησης, IC NG, χαλκό λεκέ κλπ. |
|||
|
Μέθοδος υπολογισμού |
Μηχανική μάθηση, υπολογισμός χρωμάτων, εξαγωγή χρωμάτων, λειτουργία σε κλίμακα γκρι, αντίθεση εικόνας, OCV/OCR κλπ. | ||
|
Τρόπος επιθεώρησης |
Πλήρως καλυμμένο PCB, με σειρά και κακή λειτουργία σήμανσης, ένα σύνολο μηχανισμών κίνησης και απεικόνισης, διπλή τροχιά με χρόνο μοιραζόμενο ανεξάρτητη επιθεώρηση, μπορεί να λειτουργεί σε μία λειτουργία μονοτροχιάς. | ||
|
Λειτουργία στατιστικών περιλήψεων των συστατικών των προϊόντων |
Πλήρης καταγραφή των δεδομένων δοκιμής και διενέργεια ανάλυσης, με μεγάλη ευελιξία για τον έλεγχο της παραγωγής και της κατάστασης ποιότητας | ||
| Γωνία του συστατικού | Υποστήριξη περιστροφής 0 ~ 359 °, με ελάχιστη απόσταση γωνίας 1 ° | ||
| Ελάχιστο στοιχείο | 01005 τσιπ, IC 0,3 pitch | ||
|
Οπτικό σύστημα |
Κάμερα |
Πλήρης χρώμα υψηλής ταχύτητας βιομηχανική ψηφιακή κάμερα, 5 εκατομμύρια pix / 12 εκατομμύρια pix / 20 εκατομμύρια pix κάμερα είναι Προαιρετικό. |
|
| Ανάλυση φακού | 10um/15um/18um/20um/25um, μπορεί να προσαρμοστεί | ||
|
πηγή φωτισμού |
Στερεοειδής πολυκαναλικός χρωματικός φωτισμός κυκλικού τύπου, RGB/RGBW/RGBR/RWBR βάση κατόπιν αιτήματος, προαιρετικό πάνω άξιο φωτισμό. | ||
|
Υπολογιστικό σύστημα |
ΕΣ | Windows7, 64bit | |
| Παρακολούθηση | 22 ίντσες,16:10 | ||
| VGA | Ενσωμάτωση σε γραφική κάρτα, (διακριτή γραφική προαιρετική) | ||
| CPU | Intel E3 ή ίδιου επιπέδου | ||
| Πίνακας επεξεργασίας | Προαιρετικό | ||
| Μνήμη RAM | 16GB | ||
| HDD | 1TB, (SSD προαιρετικό) | ||
|
Λογισμικό |
Γλώσσα | Κινέζικα και αγγλικά | |
| Έλεγχος δικαιωμάτων πρόσβασης | Έλεγχος αδειών σύνδεσης σε τρία επίπεδα για διαχειριστή, προγραμματιστή και χειριστή | ||
|
Μηχανικό σύστημα |
Τρόπος μετακίνησης και επιθεώρησης |
Οι δύο λωρίδες εισέρχονται και εξέλθουν από την επιφάνεια ανεξάρτητα και αυτόματα, με προαιρετική κατεύθυνση L-R / R-L.ο σταδιακός κινητήρας μεταφέρει το PCB και ρυθμίζει το πλάτος της τροχιάς, και ο XY servo κινητήρας οδηγεί την κάμερα για να πάρει φωτογραφίες. | |
|
Προσαρμογή τροχιάς |
Οι εμπρόσθιες και οπίσθιες γραμμές καθοδήγησης ρυθμίζονται ανεξάρτητα και αυτόματα για να υποστηρίζουν διαφορετικά πλάτη σιδηροτροχιών | ||
| Μόνιμη λειτουργία PCB | Αυτοματοποιημένη στερέωση | ||
|
Διάσταση PCB |
50*50mm(Min) ️460*360mm(Max) όταν υπάρχουν διπλές ράγες, 50*50mm(Min) ️460*650mm(Max) όταν υπάρχει μία ράγα, μπορεί να προσαρμοστεί | ||
| Μοντέλο | 00,3 ∆ 5,0 mm | ||
| Βάρος PCB | Μέγιστο: 3 κιλά | ||
| Τμήμα PCB | 3mm, μπορεί να είναι προσαρμοσμένο με βάση την ανάγκη | ||
| Τυλιγμός PCB | < 5 mm ή 3% του διαγώνιου μήκους PCB | ||
| Υψόμετρος στοιχείου PCB | Πάνω: 35mm, Κάτω: 30mm, ρυθμιζόμενο, μπορεί να προσαρμοστεί με βάση τις ανάγκες | ||
| Σύστημα οδήγησης XY | Σερβοκινητήρας εναλλασσόμενου ρεύματος, ακριβής σφαιρική βίδα | ||
| XY ταχύτητα κίνησης | Μαξ:830mm/s | ||
| ακρίβεια θέσης XY | ¥8um | ||
|
Γενικές παραμέτρους |
Μέγεθος μηχανής | Δοκιμαστικό σύστημα | |
| Δύναμη | Δυνατότητα εκτόξευσης άνω των 50 W·1.5KW | ||
| Υψόμετρο PCB από το έδαφος | 900±20 mm | ||
| Βάρος της μηχανής | 700 κιλά | ||
| Επικοινωνία με συσκευή γραμμής παραγωγής |
Σμέα |
||
| Πίεση αέρα | 0.4 - 0,8 MPa, προαιρετικό ηλεκτρικό έλεγχο για την αντικατάσταση των απαιτήσεων πίεσης αέρα | ||
| Πρότυπο ασφάλειας | Πρότυπο ασφάλειας CE | ||
| Θέρμανση και υγρασία περιβάλλοντος | 10°35°C, 35°80% RH (μη συμπύκνωση) | ||
| Προαιρετικό | Σταθμός συντήρησης, σύστημα προγραμματισμού εκτός σύνδεσης, SPC servo, σύστημα bar code, σύνδεση MES. | ||
