Υψηλής ακρίβειας SMT PCB AOI, αυτοματοποιημένη οπτική μηχανή ελέγχου PCB

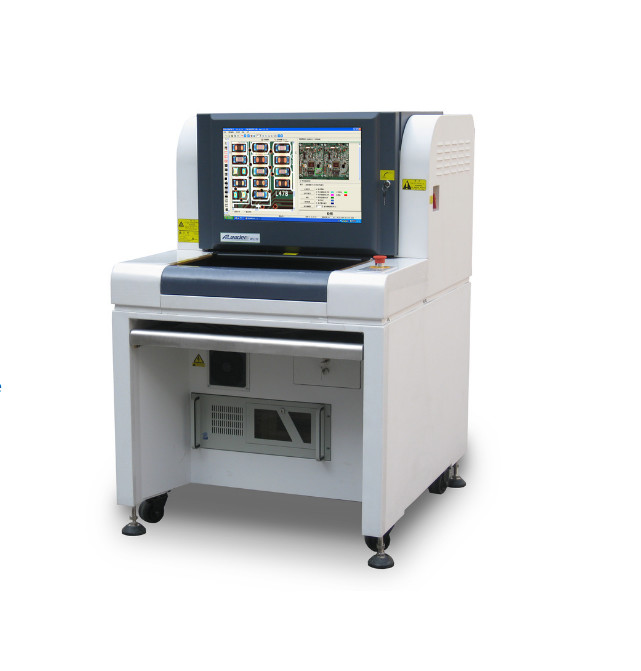

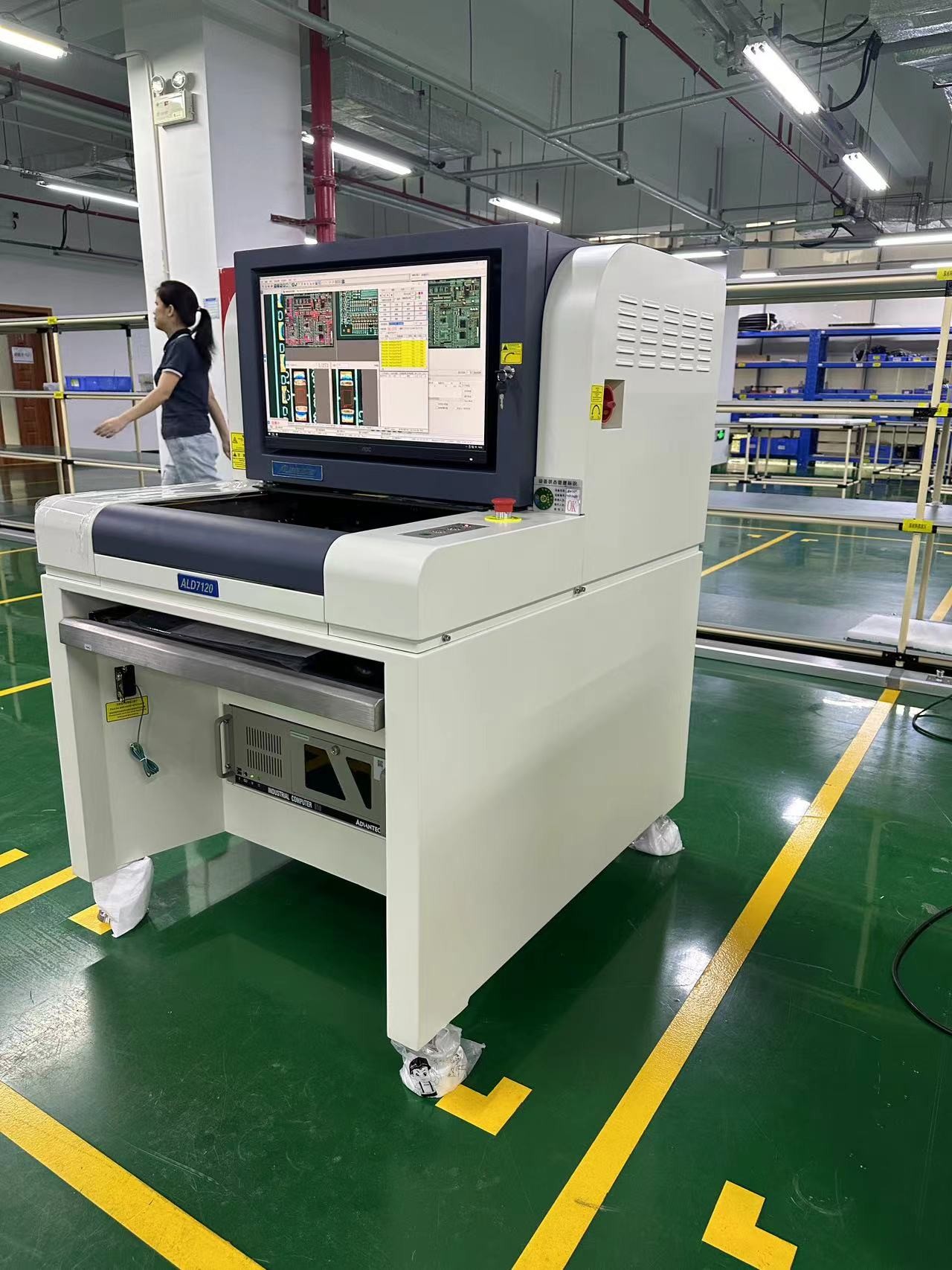

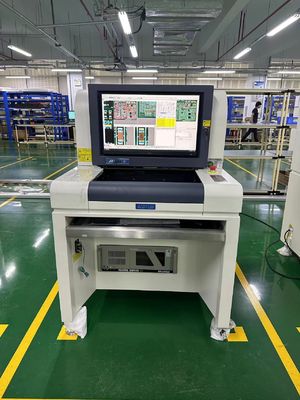

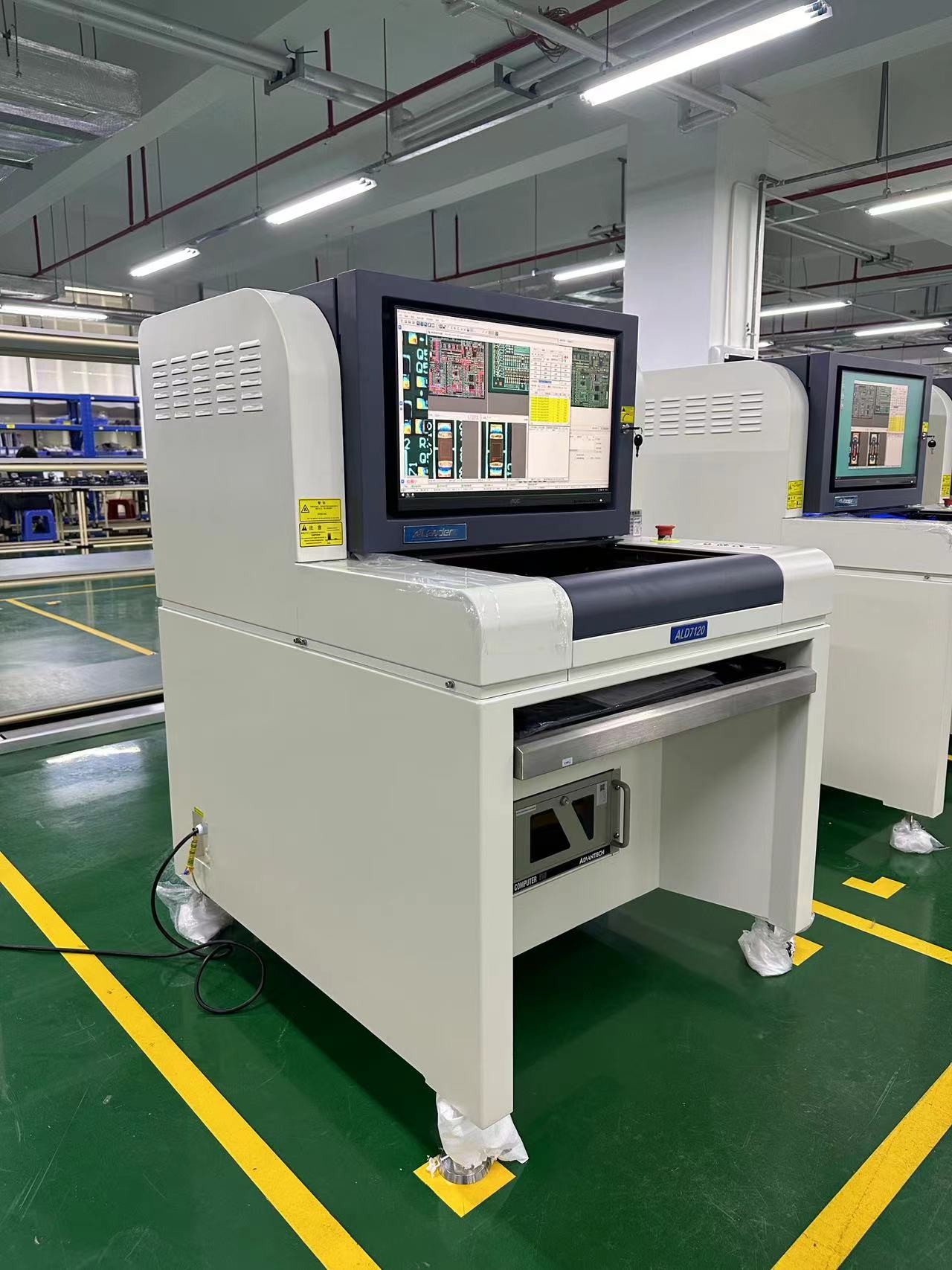

Το σύστημα ALeader ALD7120 2D Offline AOI έχει σχεδιαστεί ειδικά για τα μικρά και μεσαία καταστήματα SMT.
Με το μικρό του αποτύπωμα και την ήσυχη λειτουργία του, το ALD7120 μπορεί να χρησιμοποιηθεί τόσο στην παραγωγή όσο και στο εργαστήριο.
Το σύστημα χρησιμοποιεί την τελευταία τεχνολογία i3D και είναι εξοπλισμένο με την κάμερα υψηλής ταχύτητας και το πολυκατευθυντικό
μονάδα φωτισμού.
Η τυποποιημένη διαμόρφωση περιλαμβάνει λογισμικό SPC και Επισκευής, το οποίο είναι εγκατεστημένο στο σύστημα.
Το ALD7120 μπορεί να χρησιμοποιηθεί για την επιθεώρηση PCB μετά από επανεξέλιξη, μετά από κύμα, συστατικά σε κόλλες και πολλά άλλα.
| Λειτουργικές προδιαγραφές | ALD7120 | ALD7130 | ALD7150 | |||
|
Πίνακας δοκιμών |
Μετά την επανεξέταση |
|||||
| Μέθοδος δοκιμής |
Πολλοί κορυφαίοι διεθνείς αλγόριθμοι όπως TOC, Ιστογράμματα, Match, Short, OTHER, CREST, αλγόριθμοι PIN, αυτοματοποιημένες παραμέτρους σύμφωνα με διαφορετικές δοκιμαστικές κουκίδες. |
|||||
|
Κάμερα |
Ψηφιακή βιομηχανική κάμερα υψηλής ταχύτητας |
|||||
|
Ανάλυση/περίοδος/ταχύτητα |
(Κανονισμός): (Επιλογή): (Επιλογή): |
15 μm/Pixel 10 μm/Pixel 8 μm/pixel |
Επενδύσεις:36.00mmX30.72mm FOV:24.00mmX20.48mm Επενδύσεις:19.20mmX16.38mm |
(Αύξηση ταχύτητας) < 200 ms/FOV(Αύξηση ταχύτητας) < 200 ms/FOV (Αύξηση ταχύτητας) < 200 ms/FOV |
||
|
Φως |
Ειδικά φωτεινό RRGB ομοαξικό φως LED δακτυλικού πύργου (χρωματικό φως) |
|||||
|
Τρόπος προγράμματος |
Εγχειρητικός προγραμματισμός, αυτόματο πλαίσιο, CAD εισροή που αντιστοιχεί αυτόματα στη βιβλιοθήκη συστατικών |
|||||
|
Απομακρυσμένο έλεγχο |
Ελέγξτε, ξεκινήστε ή σταματήστε το μηχάνημα ή τροποποιήστε τις διαδικασίες ανά πάσα στιγμή. |
|||||
| Ελέγχου |
Κακή εμφάνιση, όπως δυσσύνθεση, ανεπαρκής, κοντή, λείπει, στρεβλή, πινακίδα, τοποθέτηση στο πλάι, ανατροπή, Λάθος μέρος, κατεστραμμένο, πολικότητα, ψευδής συγκόλληση, έλλειψη συγκόλλησης, υπερβολική κόλλα, κενό συγκόλλησης, πένα που καλύπτει τη συγκόλληση |
|||||
|
Ειδικά χαρακτηριστικά |
Πολλαπλά προγράμματα που τρέχουν ταυτόχρονα (υποστηρίζω το πρόγραμμα αυτόματης αλλαγής) |
|||||
|
Συμπλήρωμα των χαρακτηριστικών και έλεγχος του προγράμματος |
Στατιστική και ανάλυση όλων των δεδομένων δοκιμής, έλεγχος παραγωγής και ανάλυση ποιότητας οπουδήποτε, μπορεί να παράγει Excel, Txt αρχείο |
|||||
|
Σύστημα γραμμικών κωδικών |
Η κάμερα μπορεί να διαβάσει και να μεταφέρει τον barcode αυτόματα ((ενιαία ή διδιάστατη), λειτουργία πολλαπλών σημάτων (συμπεριλαμβανομένου του κακού σήματος) |
|||||
|
Λειτουργία διακομιστή |
Διοικητικά δεδομένα από πολλά AOI μέσω κεντρικού διακομιστή |
|||||
|
Σύστημα λειτουργίας |
Windows 10 | |||||
|
Εμφάνιση/Απόδοση |
LCD |
|||||
| Προδιαγραφές συστήματος | ||||||
|
Μέγεθος PCB |
50×50mm (μίν) ≈ 430×330mm (μέγιστο) | 50×50mm (μίν) ̇620×460mm (μέγιστο) | 50×50mm (μίν) 870×650mm (μέγιστο) | |||
|
Μοντέλο |
0.3 έως 5 mm | |||||
|
Διάκριση από την άκρη του συστήματος συμπίεσης |
Πάνω:3.5mm Κάτω:3.5mm | |||||
|
Βάρος PCB |
3 κιλά | |||||
|
Ανεκτικότητα σε PCB |
< 5 mm ή 2% του διαγώνιου μήκους PCB |
|||||
|
Υψόμετρο PCB |
Πάνω πλευρά: 30mm Κάτω πλευρά: 80mm | Επάνω πλευρά: 30mm Κάτω πλευρά: 120mm |
Επάνω πλευρά: 30 mm Κάτω πλευρά:120mm |
|||
|
Μεταφορέας |
Αυτόματη σύσφιξη, αυτόματη αντιστάθμιση για την αποφυγή στρεβλώσεων |
|||||
|
Υψόμετρο του μεταφορέα |
850 έως 920 mm | |||||
|
Κατεύθυνση μεταφορέα |
Αριστερά→ δεξιά ή δεξιά→ αριστερά |
|||||
|
Χ/Υ Οδηγός |
Στροφή και τροχονόμος AC, σταθερό PCB, κάμερα σε XY, εγκεκριμένο με CTQ |
|||||
|
Ηλεκτρική τροφοδοσία |
AC230V 50/60 μικρότερο από 0,5KVA |
|||||
|
Συμπυκνωμένος αέρας |
Μη χρησιμοποιούμενος συμπιεσμένος αέρας |
|||||
|
Βάρος |
Περίπου 290 κιλά. |
Περίπου 400 κιλά. |
Περίπου 550 κιλά. |
|||
|
Διάσταση |
870 × 1070 × 1310 mm (L × W × H) | 1090 × 1360 × 1390 mm (L × W × H) | 1340 × 1750 × 1615 mm (L × W × H) | |||
|
Η υγρασία |
10°35°C 35°80% RH (χωρίς δροσιά) |
|||||
|
Πιστοποιητικό |
Σύμφωνα με το πρότυπο CE |
|||||
